Bufor w kotłowni ma sens tylko wtedy, gdy naprawdę pomaga źródłu ciepła i instalacji pracować stabilnie. O tym, czy lepiej podłączyć go szeregowo czy równolegle, decydują przede wszystkim typ kotła, liczba obiegów i to, czy zbiornik ma magazynować energię, czy rozdzielać przepływy. W praktyce źle dobrany schemat potrafi zwiększyć zużycie paliwa, pogorszyć komfort i utrudnić ochronę kotła przed zbyt zimnym powrotem.
Najważniejsze jest to, jak bufor ma pracować z kotłem i obiegami
- Układ równoległy wybieram wtedy, gdy bufor ma działać jak sprzęgło hydrauliczne i rozdzielać przepływy między źródłem ciepła a instalacją.
- Układ szeregowy sprawdza się tam, gdzie bufor ma przede wszystkim magazynować ciepło i stabilizować pracę kotła.
- Przy kotłach na paliwo stałe i pelletowych bufor zwykle nie jest dodatkiem „na zapas”, tylko elementem wpływającym na bezpieczeństwo i sprawność pracy.
- W układach z kilkoma obiegami, zaworami termostatycznymi i różnymi pompami równoległe wpięcie najczęściej daje lepszą kontrolę hydrauliki.
- Przy kotle gazowym bufor ma sens głównie wtedy, gdy instalacja jest rozbudowana albo pracuje w układzie hybrydowym.
- Zbyt mały zbiornik często psuje efekt bardziej niż brak bufora, bo nie zapewnia ani sensownego magazynu ciepła, ani stabilnego przepływu.
Najkrótsza odpowiedź na pytanie o sposób wpięcia
Jeśli miałbym zamknąć temat w jednym zdaniu, powiedziałbym tak: równolegle montuję bufor wtedy, gdy ma on rozdzielać obiegi i stabilizować hydraulikę, a szeregowo wtedy, gdy ma głównie zbierać nadmiar ciepła i oddawać je później do instalacji. Ja patrzę na bufor nie jak na „zbiornik do wszystkiego”, tylko jak na element, który musi rozwiązywać konkretny problem instalacji.
| Kryterium | Układ równoległy | Układ szeregowy |
|---|---|---|
| Główna rola | Rozdzielenie przepływów i stabilizacja obiegów | Magazynowanie ciepła i prowadzenie przepływu przez zbiornik |
| Kiedy ma największy sens | Przy kilku obiegach, różnych pompach, podłogówce i grzejnikach, układach hybrydowych | Przy kotłach stałopalnych, pelletowych i tam, gdzie trzeba utrzymać stabilną pracę źródła |
| Plusy | Lepiej znosi zamykanie pętli, łatwiej utrzymać minimalny przepływ, hydraulika jest czytelniejsza | Prostszy tor ładowania, lepsza kontrola nad energią z kotła, mniejsza skłonność do chaotycznej pracy źródła |
| Minusy | Źle zbilansowany potrafi przepuszczać wodę „na skróty” i nie wykorzystywać pełnej pojemności bufora | Gorzej sprawdza się przy wielu niezależnych obiegach, jeśli nie zadbano o minimum przepływu |
| Najczęstszy błąd | Traktowanie bufora jak zwykłego zbiornika bez analizy przepływów | Podłączenie bez ochrony powrotu i bez kontroli pracy pomp |
Właśnie dlatego sensowniejsze od pytania „który schemat jest lepszy” jest pytanie: jakie zadanie ma wykonać bufor w tej konkretnej kotłowni. Dopiero wtedy da się ocenić, czy warto iść w rozdzielenie hydrauliczne, czy w prostszy układ magazynujący ciepło.
Jak działa układ równoległy i kiedy ma sens
Układ równoległy działa jak sprzęgło hydrauliczne. Kocioł albo inne źródło ładuje bufor, a obiegi odbiorcze pobierają energię niezależnie od strony zasilania źródła. To rozwiązanie dobrze rozumiem zwłaszcza wtedy, gdy w domu są różne obiegi grzewcze, na przykład grzejniki i podłogówka, albo gdy część pomieszczeń jest sterowana termostatami i przepływ nie jest stały.
Gdzie taki schemat sprawdza się najlepiej
Ja najchętniej wybieram go w instalacjach, w których:
- pracuje kilka pomp obiegowych o różnych wydajnościach,
- instalacja ma wiele stref i termostatów,
- trzeba utrzymać minimalny przepływ przez źródło ciepła,
- układ jest hybrydowy i współpracują w nim dwa źródła ciepła,
- zależy nam na prostszym rozdziale temperatur między stroną źródła i stroną odbioru.
Co daje, a czego nie załatwia
Dobrze wykonany układ równoległy pomaga uniknąć sytuacji, w której zamknięte pętle ogrzewania albo głowice termostatyczne dławią przepływ. To ważne, bo źródło ciepła nie lubi pracy w warunkach przypadkowych. Jednocześnie trzeba uczciwie powiedzieć, że sam bufor nie naprawi źle policzonych przepływów ani zbyt małej pojemności instalacji. Jeśli ma być tylko „wstawiony po drodze”, bez poprawnego bilansu, będzie działał przeciętnie albo źle.
W instalacjach z pompą ciepła taki schemat bywa szczególnie przydatny, bo łatwiej utrzymać minimalny przepływ i stabilną pracę źródła. Przy kotłach gazowych może natomiast pełnić rolę punktu sprzęgającego kilka obiegów, ale nie zawsze jest konieczny. Kiedy instalacja ma przede wszystkim akumulować energię, lepszy staje się układ szeregowy, więc przechodzę do niego dalej.
Jak działa układ szeregowy i dlaczego często wygrywa przy kotłach stałopalnych

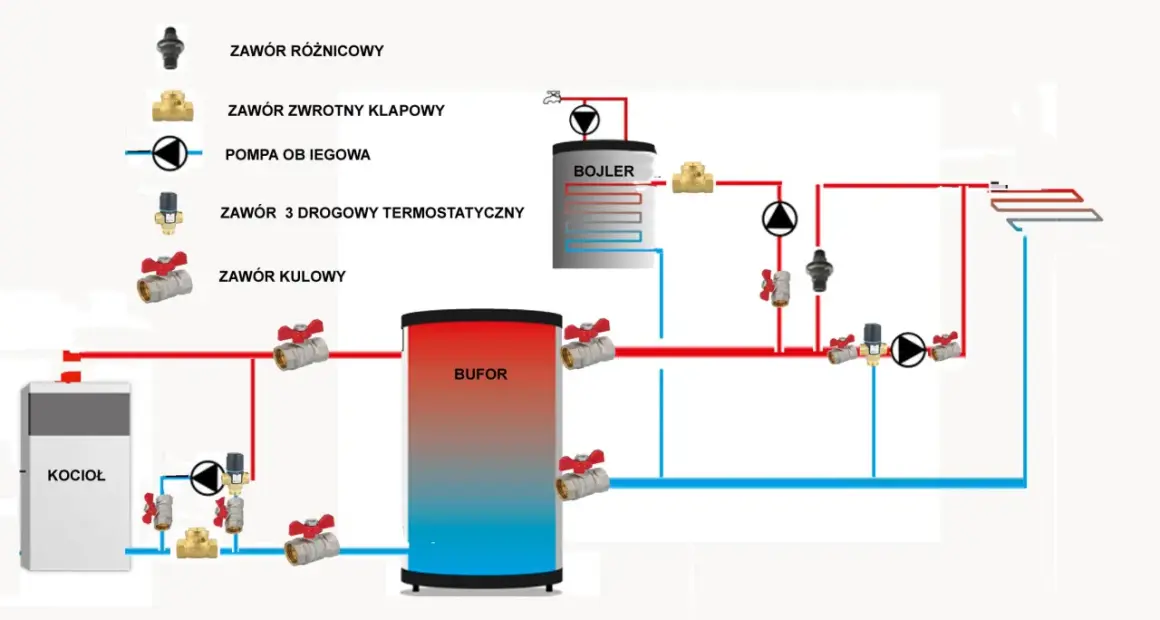

W układzie szeregowym bufor znajduje się w torze przepływu i najczęściej pracuje po stronie powrotu albo jako główny magazyn energii ładowany przez źródło ciepła. Ja traktuję go wtedy nie jako separator, ale jako zbiornik, który przyjmuje nadmiar energii z kotła i oddaje ją do instalacji wtedy, gdy trzeba. To bardzo sensowne przy kotłach na drewno, pellet i innych źródłach pracujących porcjami.
Dlaczego to działa dobrze z kotłem na paliwo stałe
Takie źródła najlepiej pracują przy stabilnej, wyższej temperaturze i dłuższych cyklach pracy. Bufor pomaga wydłużyć czas pojedynczego rozpalenia, ogranicza liczbę startów i postojów oraz ułatwia ochronę powrotu. W praktyce często dąży się do tego, aby temperatura powrotu do kotła nie spadała zbyt nisko, nierzadko w okolicy 50-55°C, ale dokładna wartość zawsze zależy od dokumentacji urządzenia. Zbyt chłodny powrót to prosty przepis na kondensację, smołowanie i szybsze zużycie wymiennika.
Przeczytaj również: Kocioł gazowy co cwu: wybierz najlepszy model dla swojego domu
Kiedy trzeba dodać dodatkową hydraulikę
Jeśli wszystkie pętle grzewcze mogą się zamykać, sam szeregowy bufor nie wystarczy. Wtedy trzeba zapewnić minimalny przepływ przez zawór przelewowy, obejście albo odpowiednio ustawioną pompę obiegową. Bez tego instalacja zaczyna się dusić, a kocioł pracuje mniej stabilnie, niż sugeruje sam schemat na papierze.
Najkrócej mówiąc: przy kotłach stałopalnych i pelletowych układ szeregowy bardzo często daje po prostu lepszą kontrolę nad energią, ale tylko wtedy, gdy jest częścią dobrze policzonej hydrauliki. Następny krok to dopasowanie schematu do konkretnego typu kotła, bo właśnie tam wychodzą największe różnice.
Jaki schemat pasuje do konkretnego kotła
Nie ma jednego rozwiązania dla wszystkich źródeł ciepła. Inaczej patrzę na kocioł zgazowujący drewno, inaczej na pellet, a jeszcze inaczej na gaz kondensacyjny. Poniższe zestawienie pokazuje, co zwykle działa najlepiej w praktyce.
| Rodzaj kotła | Najczęściej lepszy schemat | Dlaczego |
|---|---|---|

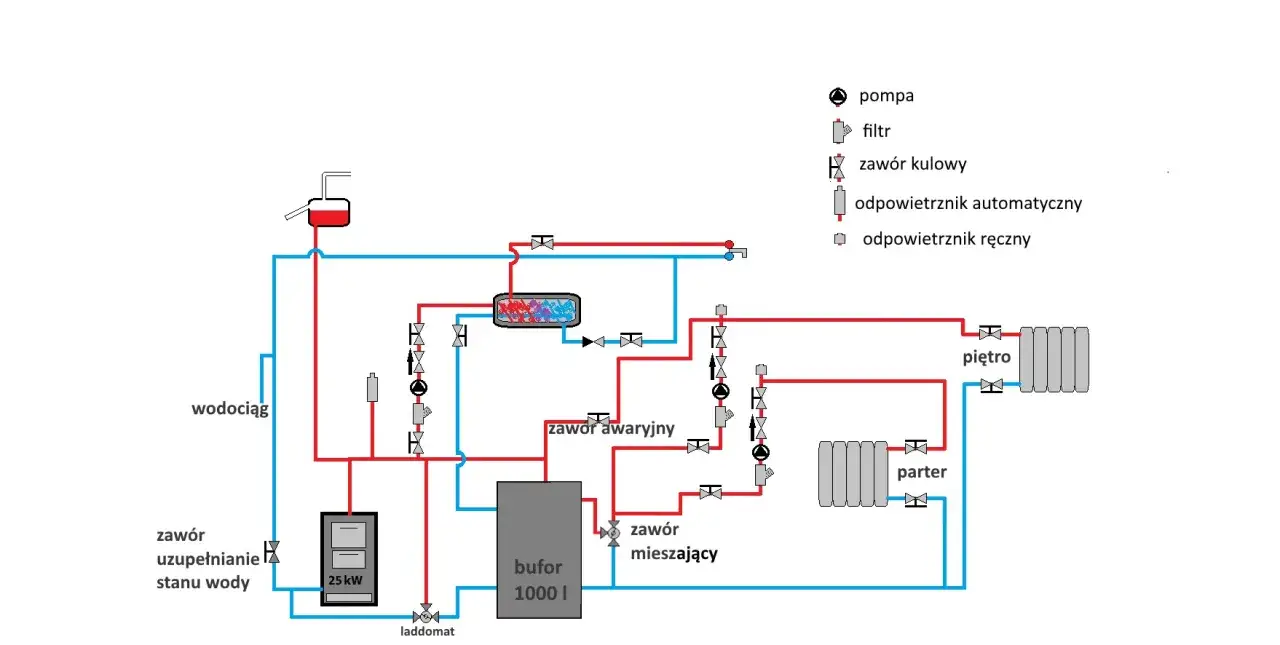

| Kocioł na drewno zgazowujące | Szeregowy | Pracuje porcjami, więc potrzebuje dużego magazynu ciepła i ochrony przed zbyt zimnym powrotem. W praktyce przy mocy około 20 kW często spotyka się bufor rzędu 800-1000 l. |
| Kocioł na pellet | Najczęściej szeregowy, czasem równoległy w rozbudowanej instalacji | Bufor ogranicza taktowanie i stabilizuje pracę palnika, ale przy kilku obiegach może też pełnić funkcję separatora hydraulicznego. |
| Kocioł gazowy kondensacyjny | Równoległy tylko wtedy, gdy jest realna potrzeba | Bufor ma tu sens głównie jako element sprzęgający lub w układzie hybrydowym, a nie jako obowiązkowy magazyn ciepła. |
| Układ hybrydowy z kilkoma źródłami | Równoległy | Łatwiej połączyć źródło podstawowe i szczytowe oraz rozdzielić różne przepływy i temperatury pracy. |
| Instalacja z wieloma strefami i termostatami | Równoległy albo szeregowy z dodatkowym zabezpieczeniem przepływu | Najważniejsze jest utrzymanie stabilnej hydrauliki po stronie odbiorów, a nie sama obecność zbiornika. |
Przy kotłach z ręcznym zasypem bufor akumulacyjny nie jest dodatkiem „na lepszy dzień”, tylko elementem wynikającym z logiki pracy źródła i wymagań dokumentacji technicznej. W takich układach ignorowanie pojemności bufora kończy się zwykle przegrzewami, dławieniem spalania albo pracą, która nie wykorzystuje potencjału kotła. I właśnie wtedy pojawia się kolejny problem: błędy montażowe, które psują cały efekt mimo dobrego sprzętu.
Najczęstsze błędy, które psują efekt
W kotłowniach najwięcej problemów nie robi sam bufor, tylko sposób jego wpięcia i osprzęt wokół niego. Ja widzę powtarzalny zestaw błędów, które wracają zaskakująco często.
- Za mała pojemność zbiornika - jeśli bufor jest zbyt mały, nie magazynuje ciepła w sposób zauważalny i działa bardziej jak drogie sprzęgło niż realny akumulator.
- Brak ochrony powrotu - szczególnie groźny przy kotłach na paliwo stałe, bo niska temperatura powrotu przyspiesza kondensację i korozję.
- Zawór bezpieczeństwa z odcięciem - między zaworem a zbiornikiem nie może pojawić się armatura, która odcina drogę nadciśnieniu.
- Czujnik temperatury w złym miejscu - jeśli czujnik siedzi w martwej strefie, sterownik nie widzi realnych warunków pracy i źle steruje pompą.
- Zbyt wiele pomp bez bilansu hydraulicznego - instalacja zaczyna walczyć sama ze sobą, zamiast współpracować.
- Wybór schematu bez spojrzenia do DTR - producent kotła albo bufora często podaje minimalną pojemność, wymagany przepływ i sposób ochrony powrotu.
- Nieuwzględnienie ciężaru zbiornika - 1000 litrów wody to już około 1 tona, a po doliczeniu samego zbiornika i izolacji robi się naprawdę ciężki element.
To właśnie dlatego nie lubię sytuacji, w której ktoś kupuje bufor tylko po to, żeby „coś było”. W instalacji grzewczej nie liczy się obecność elementu, tylko jego współpraca z resztą układu. Z tego samego powodu równie ważny jest dobór pojemności i osprzętu, bo od nich zależy, czy zbiornik będzie pracował płynnie, czy będzie tylko zajmował miejsce.
Jak dobrać pojemność i osprzęt bez zgadywania
Dobór bufora zaczynam od mocy źródła ciepła, charakteru pracy kotła i liczby obiegów. Przy kotłach na paliwo stałe i zgazowujących drewno sensowne pojemności są zwykle dużo większe niż przy prostym układzie z kotłem gazowym. Dla urządzeń około 20 kW w praktyce często spotyka się bufor 800-1000 l, bo dopiero taki zbiornik daje realny zapas energii i porządne warunki pracy spalania. Przy mniejszych buforach łatwo wpaść w złudzenie, że „jest akumulator”, choć w rzeczywistości jest tylko niewielki zbiornik sprzęgający.
Ja przy doborze osprzętu zwracam uwagę na kilka rzeczy:
| Element | Po co jest potrzebny |
|---|---|
| Izolacja cieplna | Ogranicza straty postojowe i sprawia, że bufor nie oddaje ciepła do kotłowni zamiast do instalacji. |
| Odpowiednio dobrany zawór bezpieczeństwa | Chroni instalację przed nadciśnieniem i musi mieć swobodny odpływ. |
| Zawór przelewowy | Pomaga utrzymać minimalny przepływ, gdy odbiory ciepła się przymykają. |
| Ochrona powrotu | Zapewnia, że do kotła wraca woda o bezpiecznej temperaturze. |
| Czujniki temperatury | Pozwalają sterownikowi ocenić warstwowanie i uruchamiać pompę w odpowiednim momencie. |
Jeśli bufor ma pracować także z innym źródłem ciepła, nie wystarczy dobrać sam zbiornik. Trzeba jeszcze sprawdzić, czy sterownik potrafi zarządzać priorytetami źródeł, czy pompy nie będą się zwalczać i czy instalacja ma miejsce na prawidłowe prowadzenie rur. Z tego powodu przed uruchomieniem zawsze robię ostatni, praktyczny przegląd całej kotłowni.
Co sprawdzam przed zamknięciem kotłowni
Przed rozruchem nie patrzę już na katalog, tylko na detale montażowe. To właśnie one decydują, czy bufor będzie realnie pracował, czy tylko formalnie znajdzie się w instalacji.
- Czy dokumentacja kotła dopuszcza bufor i podaje minimalną pojemność albo zalecany schemat.
- Czy w układzie jest zachowany swobodny przepływ między źródłem ciepła a zbiornikiem.
- Czy zawór bezpieczeństwa ma bezpośrednią drogę do odprowadzenia nadmiaru czynnika.
- Czy czujniki temperatury są osadzone w miejscu, w którym naprawdę mierzą pracę bufora.
- Czy powrót do kotła jest chroniony, zwłaszcza w instalacji na drewno, pellet albo inne paliwo stałe.
- Czy podłoże i miejsce montażu wytrzymają ciężar wypełnionego zbiornika.
- Czy instalator przewidział sposób pracy, gdy część stref zostanie zamknięta przez automatykę pokojową.
- Czy uruchomienie wykona osoba, która rozumie hydraulikę, a nie tylko podłączyła rury „zgodnie ze zdjęciem”.
Jeśli miałbym sprowadzić wszystko do jednej zasady, powiedziałbym tak: przy kotłach stałopalnych i pelletowych najpierw pilnuję bezpieczeństwa oraz stabilnej pracy źródła, a dopiero potem prostoty montażu. W instalacjach z kilkoma obiegami albo dwoma źródłami ciepła wybór między układem szeregowym i równoległym powinien wynikać z hydrauliki, nie z przyzwyczajenia. To właśnie ten detal najczęściej decyduje, czy bufor faktycznie oszczędza paliwo i poprawia komfort, czy tylko zajmuje miejsce w kotłowni.
