W dobrze zaprojektowanej wentylacji czerpnia i wyrzutnia decydują o tym, czy rekuperacja będzie pracować cicho, higienicznie i bez niepotrzebnych strat energii. To właśnie te dwa elementy odpowiadają za pobór świeżego powietrza z zewnątrz i bezpieczne usuwanie zużytego powietrza z budynku, więc ich lokalizacja ma realny wpływ także na komfort cieplny i rachunki za ogrzewanie. Poniżej pokazuję, jak działają, gdzie je montować, jakich odległości pilnować i jakie błędy najczęściej psują efekt.
Najważniejsze fakty, które warto zapamiętać
- Jedna kratka pobiera powietrze, druga usuwa je z budynku, a ich wzajemne ustawienie decyduje o tym, czy instalacja nie zacznie zasysać własnego wywiewu.
- Przy montażu na poziomie terenu trzeba zachować co najmniej 8 m od ulic, parkingów powyżej 20 stanowisk, śmietników i wywiewek kanalizacyjnych oraz minimum 2 m nad gruntem.
- Na dachu dolna krawędź otworu powinna znaleźć się co najmniej 0,4 m ponad powierzchnią montażu, a od wywiewek kanalizacyjnych trzeba trzymać minimum 6 m.
- W domach jednorodzinnych najczęściej spotyka się średnice 250 lub 315 mm, ale ostateczny dobór zależy od projektu i oporów instalacji.
- Najdroższe w skutkach błędy to zbyt mała odległość między elementami, zła lokalizacja względem wiatru i brak ochrony przed deszczem, śniegiem oraz zabrudzeniem.
Jak działają te dwa elementy i dlaczego wpływają na ogrzewanie

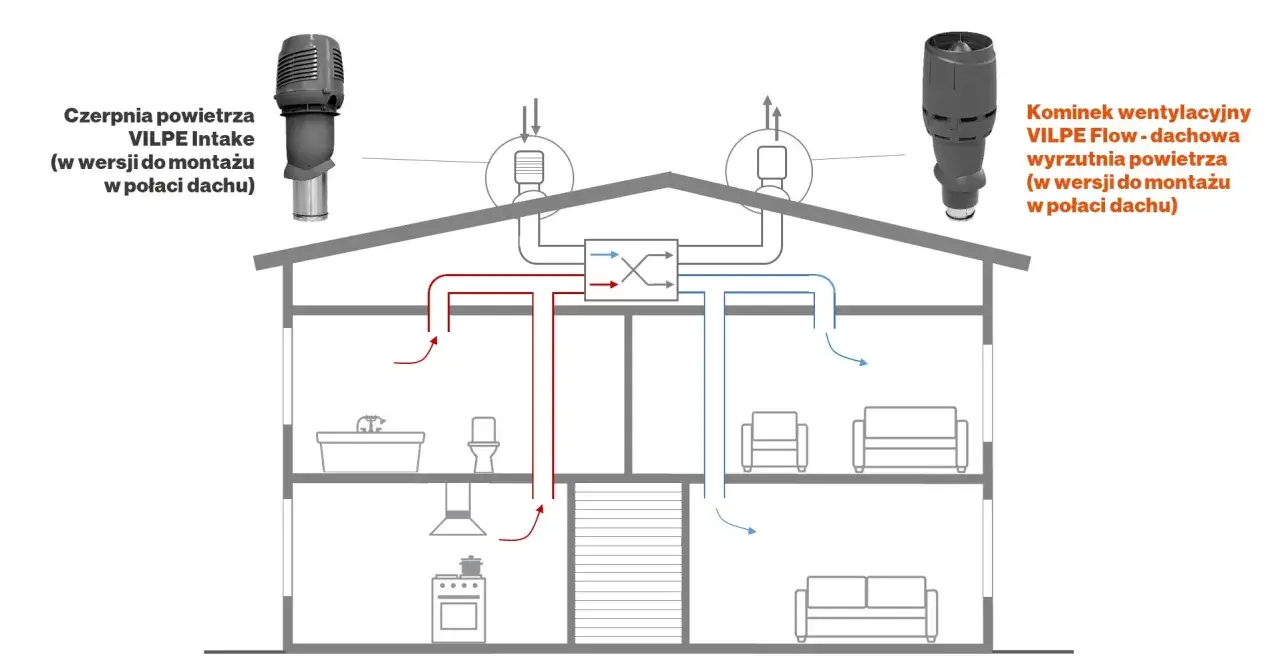

W praktyce czerpnia i wyrzutnia są zewnętrznym wejściem i wyjściem całej wentylacji mechanicznej. Czerpnia dostarcza powietrze do centrali lub rekuperatora, a wyrzutnia odprowadza powietrze zużyte; jeśli układ jest dobrze zaprojektowany, instalacja odzyskuje więcej ciepła, wentylatory pracują z mniejszym oporem, a do domu nie wracają zapachy ani smog. Ja patrzę na ten detal jak na filtr jakości całego systemu: zły wlot albo złe wyrzucanie potrafią zepsuć efekt nawet wtedy, gdy sama centrala jest dobra.
| Element | Rola w instalacji | Co psuje efekt |
|---|---|---|
| Czerpnia | Pobiera świeże powietrze z zewnątrz i kieruje je do układu nawiewnego. | Spaliny, kurz, zapachy, nagrzana elewacja, zbyt mała odległość od źródeł zanieczyszczeń. |
| Wyrzutnia | Usuwa powietrze zużyte na zewnątrz budynku. | Cofka powietrza, zawilgocenie elewacji, mieszanie strumieni, konflikt z oknami i tarasami. |
To ważne, bo w domu z odzyskiem ciepła nie walczy się już z samym brakiem wentylacji, tylko z jej jakością. Skoro wiadomo już, po co te elementy w ogóle są potrzebne, najważniejsze staje się pytanie, gdzie je umieścić, aby nie zasysały własnego wywiewu.
Gdzie je montować, żeby nie psuć pracy instalacji
Najbezpieczniej myśleć o lokalizacji w dwóch krokach: najpierw czystość powietrza, potem wygoda serwisu. Czerpnię zwykle wybieram po stronie zacienionej, najczęściej północnej lub wschodniej, bo mniej się nagrzewa i rzadziej dostaje wprost strumień ciepłego powietrza z elewacji czy dachu; zachodnia bywa bardziej narażona na wiatr, a południowa na silne nasłonecznienie. Jeśli rekuperator stoi na poddaszu, montaż u góry ściany szczytowej albo na połaci dachu często jest po prostu najkrótszy i najpraktyczniejszy. Gdy centrala trafia do garażu albo pomieszczenia gospodarczego, sensowniej bywa zejść z otworami niżej, na ścianę parteru.
| Wariant montażu | Kiedy ma sens | Na co uważam |
|---|---|---|
| Ściana północna lub wschodnia | Gdy zależy mi na chłodniejszym, stabilnym punkcie poboru. | Sprawdzam wiatr, nasłonecznienie i odległość od źródeł zapachów. |
| Ściana południowa | Tylko wtedy, gdy układ budynku nie daje lepszej alternatywy. | Liczy się większe nagrzewanie latem i większa wrażliwość na błędy osłony. |
| Dach | Przy centrali na poddaszu lub gdy chcę skrócić przebieg kanałów. | Kontroluję śnieg, wiatr, dostęp serwisowy i ryzyko zaciągania zanieczyszczeń. |
| Strefa przyziemia | Gdy układ techniczny budynku wymusza niskie prowadzenie kanałów. | Muszę bardzo pilnować wysokości i odległości od ulic, parkingów oraz śmietników. |
Nie wszystkie miejsca są jednak dozwolone tak samo, dlatego dalej rozkładam temat na liczby i minimalne odległości, które naprawdę trzeba znać przed montażem.
Jakich odległości i wysokości trzeba pilnować
Tu nie ma miejsca na zgadywanie. Warunki techniczne podają konkretne minimum, a przy źle dobranej lokalizacji problemem bywa nie tylko odbiór budynku, ale też realna jakość powietrza w środku.
| Sytuacja | Minimalny wymóg | Dlaczego to ważne |
|---|---|---|
| Czerpnia przy gruncie lub na ścianie dwóch najniższych kondygnacji | Co najmniej 8 m od ulic, parkingów powyżej 20 miejsc, miejsc gromadzenia odpadów, wywiewek kanalizacyjnych i innych źródeł zanieczyszczeń | Ogranicza ryzyko zasysania spalin, zapachów i pyłu. |
| Dolna krawędź wlotu czerpni przy gruncie | Minimum 2 m nad poziomem terenu | Chroni przed śniegiem, wodą i przypadkowym zabrudzeniem. |
| Czerpnia na dachu | Minimum 0,4 m ponad powierzchnią montażu oraz 6 m od wywiewek kanalizacyjnych | Pomaga utrzymać czysty i suchy pobór powietrza. |
| Wyrzutnia na dachu z poziomym wylotem | Minimum 0,4 m ponad powierzchnią montażu i 0,4 m ponad linię łączącą najwyższe punkty elementów w promieniu 10 m | Zmniejsza ryzyko cofania strumienia i zalegania wilgoci. |

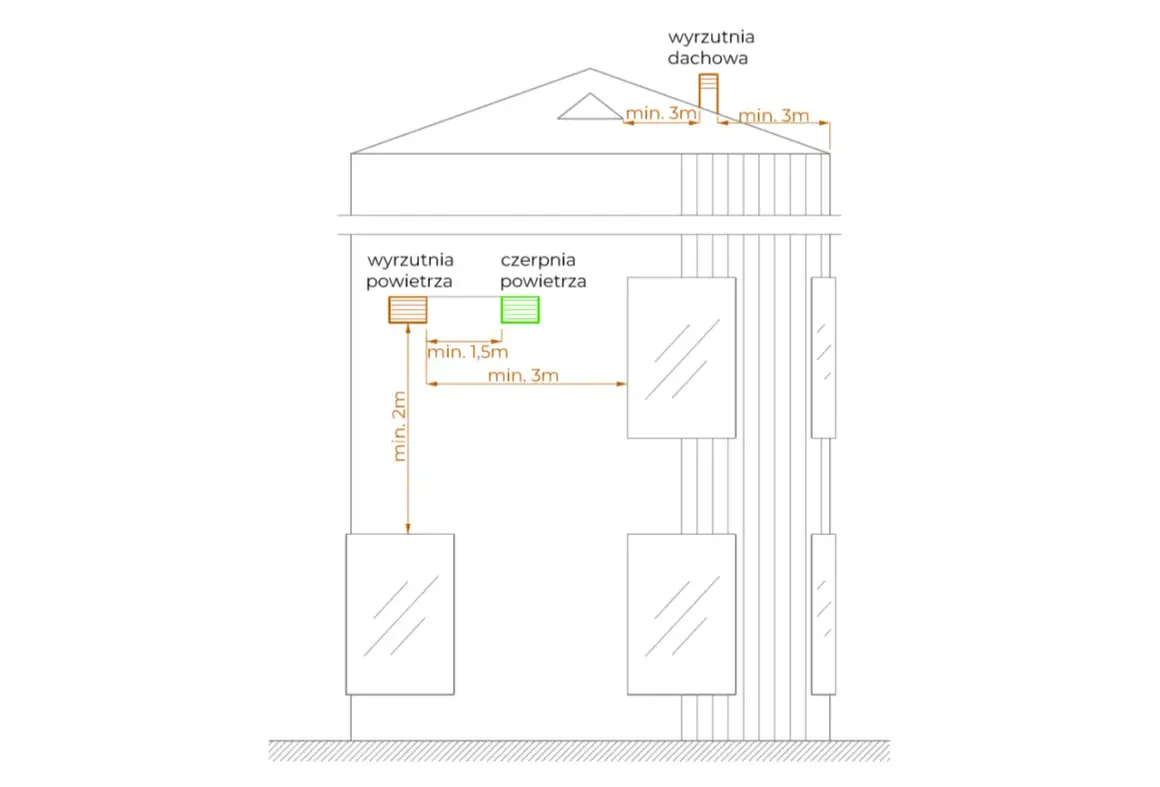

| Wyrzutnia w ścianie | Przeciwległa ściana z oknami co najmniej 10 m, bez okien 8 m; okna na tej samej ścianie 3 m w poziomie albo 2 m powyżej lub poniżej; czerpnia w tej samej ścianie poniżej lub na tym samym poziomie, w odległości co najmniej 1,5 m | Zapobiega powrotowi zużytego powietrza do budynku. |
| Wlot i wylot na dachu względem siebie | 10 m przy wyrzucie poziomym i 6 m przy wyrzucie pionowym; wyrzutnia powinna być co najmniej 1 m ponad czerpnią | To podstawowa ochrona przed mieszaniem strumieni. |
Jest jeszcze ważny wyjątek: przepisy dopuszczają zblokowane urządzenia z czerpnią i wyrzutnią, jeśli skutecznie rozdzielają strumień świeżego i zużytego powietrza. Tego uproszczenia nie stosuje się jednak tam, gdzie wywiewane powietrze zawiera szkodliwe zanieczyszczenia, uciążliwe zapachy albo substancje palne. Po tych liczbach przechodzę do pytania, które w praktyce najczęściej rozstrzyga o komforcie i kosztach: jaki typ oraz jaka średnica mają sens w konkretnym domu.
Jak dobrać typ, średnicę i materiał do domu
W domach jednorodzinnych najczęściej spotykam średnice 250 albo 315 mm, ale nie traktuję tego jako uniwersalnej recepty. O doborze decyduje wymagany strumień powietrza, opory instalacji i to, czy czerpnia nie będzie dławić wentylatora. Za mały przekrój daje szum, większe zużycie prądu i słabszy komfort, zbyt duży bywa po prostu niepotrzebnie drogi i trudniejszy do ukrycia na elewacji.
| Typ rozwiązania | Plusy | Minusy | Kiedy wybieram |
|---|---|---|---|
| Ścienne | Prosty montaż, łatwy serwis, mniejsza ingerencja w dach. | Wymagają bardzo dobrej lokalizacji względem okien, sąsiadów i źródeł zanieczyszczeń. | Gdy centrala stoi na parterze lub gdy chcę ograniczyć długość przewodów. |
| Dachowe | Dają dużą swobodę prowadzenia przewodów i często łatwiej zachować odległości. | Większa ekspozycja na wiatr, śnieg i serwis na wysokości. | Przy centrali na poddaszu lub w budynku o skomplikowanej elewacji. |
| Zblokowane | Zajmują mniej miejsca i mogą uprościć montaż. | Wymagają bardzo dobrego rozdziału strumieni i większej ostrożności przy doborze. | Tylko wtedy, gdy producent i projekt potwierdzają bezpieczną pracę takiego układu. |
Na materiał patrzę równie praktycznie jak na średnicę. Stal nierdzewna dobrze znosi warunki zewnętrzne, elementy malowane proszkowo łatwo dopasować kolorystycznie do elewacji, a przy przejściu przez strefę nieogrzewaną ważna staje się izolacja termiczna, żeby ograniczyć kondensację i mostek cieplny. Szukam też daszka, siatki przeciw owadom i okapnika, bo to drobiazgi, które realnie zmniejszają ryzyko zabrudzeń i zalewania kanału. Taki dobór ma sens tylko wtedy, gdy nie popełnia się podstawowych błędów montażowych, a tych nadal widzę zaskakująco dużo.
Najczęstsze błędy, które kosztują więcej niż sam element
To jest część, w której najłatwiej oszczędzić pozornie, a później płacić za poprawki. W praktyce najczęściej widzę takie problemy:
- czerpnia zbyt blisko wyrzutni, więc instalacja zasysa własny wywiew;
- montaż przy śmietniku, parkingu albo kominie wentylacyjnym, przez co do środka trafiają zapachy i spaliny;
- wyrzutnia ustawiona tak, że wilgoć zawilgaca elewację albo odbija strumień w stronę okien;
- za mała średnica albo zbyt dekoracyjna kratka, która podnosi opory i hałas;
- brak ochrony przed opadami, liśćmi, lodem i owadami;
- prowadzenie przewodu przez zimne strefy bez odpowiedniej izolacji, co zwiększa straty i ryzyko skraplania.
Każdy z tych błędów wciąga w spiralę kosztów: większy pobór prądu przez wentylatory, słabszy odzysk ciepła, gorszą jakość powietrza i czasem konieczność poprawiania elewacji po zakończeniu prac. Jeśli instalacja już działa, nie zostawiam tego bez kontroli, bo nawet dobrze ustawione elementy wymagają prostego serwisu.
Jak o nie dbać, żeby nie tracić sprawności zimą
W sezonie grzewczym traktuję te elementy jak część systemu, a nie ozdobę elewacji. Minimum, które ma sens w praktyce, to przegląd dwa razy w roku: przed startem ogrzewania i po zimie. Sprawdzam wtedy, czy nie ma liści, pajęczyn, śniegu, lodu, śladów korozji albo zabrudzonej siatki, bo każdy z tych drobiazgów podnosi opory i zmniejsza wydajność.
Jeśli w okolicy jest dużo kurzu, pyłu albo wysokich drzew, robię to częściej. Warto też kontrolować stan filtrów w centrali, bo nawet najlepsza czerpnia nie obroni systemu, gdy filtr jest zapchany i wentylator musi pracować ciężej. Przy rekuperacji sens ma tylko taki układ, w którym świeże powietrze faktycznie napływa z właściwego miejsca, a zużyte spokojnie i bez cofki opuszcza budynek. To prowadzi do ostatniej, bardzo praktycznej myśli: najwięcej zyskuje się nie na samym elemencie, ale na projekcie, który od początku nie wymusza kompromisów.
Najwięcej zysku daje projekt, który nie zostawia miejsca na przypadek
Najbardziej opłaca się ustalić lokalizację tych elementów zanim zamknie się projekt elewacji, dachu i przebieg kanałów. Późniejsze przesuwanie otworów oznacza często dodatkowe kolana, dłuższe przewody, większy opór i niepotrzebne koszty, a w skrajnych przypadkach także konflikt z oknami, tarasem albo sąsiednią zabudową.
Jeżeli miałbym zostawić jedną praktyczną zasadę, byłaby taka: najpierw bezpieczeństwo i przepisy, potem czystość i wygoda serwisu, dopiero na końcu estetyka kratki. Taki porządek naprawdę działa, bo pozwala utrzymać świeże powietrze bez podbijania rachunków za ogrzewanie i bez późniejszych przeróbek.
