Jak połączyć kominek wentylacyjny z kominem, aby uniknąć problemów?

Prawidłowe połączenie kominka wentylacyjnego z kominem to fundament sprawnej wentylacji grawitacyjnej w naszym domu. Często traktowany jako zwykły element dachowy, kominek wentylacyjny pełni kluczową rolę w odprowadzaniu zużytego powietrza i zapewnieniu odpowiedniego ciągu. Niewłaściwie wykonane połączenie może prowadzić do szeregu problemów, od wilgoci na poddaszu po obniżenie komfortu życia i uszkodzenie konstrukcji budynku.

Kominek wentylacyjny to nie tylko estetyczne zwieńczenie komina na dachu; to strategiczny element systemu wentylacji grawitacyjnej. Jego głównym zadaniem jest zapewnienie ciągłości pionowego kanału wentylacyjnego, który wyprowadza z budynku zużyte, wilgotne powietrze. Dzięki odpowiedniemu kształtowi i umiejscowieniu, kominek wykorzystuje naturalne zjawiska, takie jak różnica ciśnień i temperatura, do wytworzenia podciśnienia w kanale. To podciśnienie zasysa powietrze z pomieszczeń, tworząc nieustanny przepływ świeżego powietrza z zewnątrz. Bez prawidłowego połączenia z kanałem wentylacyjnym, kominek staje się jedynie ozdobą, a jego funkcja odprowadzania powietrza jest zerowa.

Błędy popełnione podczas montażu kominka wentylacyjnego, a w szczególności jego połączenia z kominem, mogą mieć bardzo przykre konsekwencje. Niewłaściwie wykonane połączenie często prowadzi do gromadzenia się wilgoci na poddaszu. Ta wilgoć z kolei może powodować rozwój pleśni i grzybów, niszczyć izolację termiczną, a w skrajnych przypadkach nawet osłabiać konstrukcję dachu. Dodatkowo, błędy te mogą skutkować znacznym osłabieniem lub całkowitym zanikiem ciągu wentylacyjnego, co objawia się dusznością w pomieszczeniach i problemami z usuwaniem zapachów czy nadmiaru wilgoci.

• Nadmierna wilgoć na poddaszu: Nieszczelne połączenie pozwala na przedostawanie się ciepłego, wilgotnego powietrza z wnętrza budynku na nieogrzewane poddasze, gdzie para wodna skrapla się na zimnych elementach konstrukcji.
• Osłabienie lub zanik ciągu wentylacyjnego: Błędy w montażu, takie jak zbyt długie przewody, liczne załamania lub nieszczelności, skutecznie tłumią przepływ powietrza, uniemożliwiając prawidłową wymianę.
• Niszczenie izolacji termicznej: Gromadząca się wilgoć znacząco obniża właściwości izolacyjne materiałów termoizolacyjnych, prowadząc do większych strat ciepła zimą i przegrzewania latem.
• Uszkodzenia konstrukcji dachu: Długotrwałe narażenie na wilgoć może prowadzić do korozji elementów metalowych, gnicia elementów drewnianych i osłabienia całej konstrukcji nośnej dachu.
• Rozwój pleśni i grzybów: Wilgotne środowisko stwarza idealne warunki do rozwoju niebezpiecznych dla zdrowia pleśni i grzybów, które mogą powodować problemy z układem oddechowym i alergie.

Jak widać, pozorne drobnostki w montażu mogą prowadzić do poważnych i kosztownych w naprawie problemów. Dlatego tak ważne jest, aby podejść do tego zadania z należytą starannością i wiedzą.

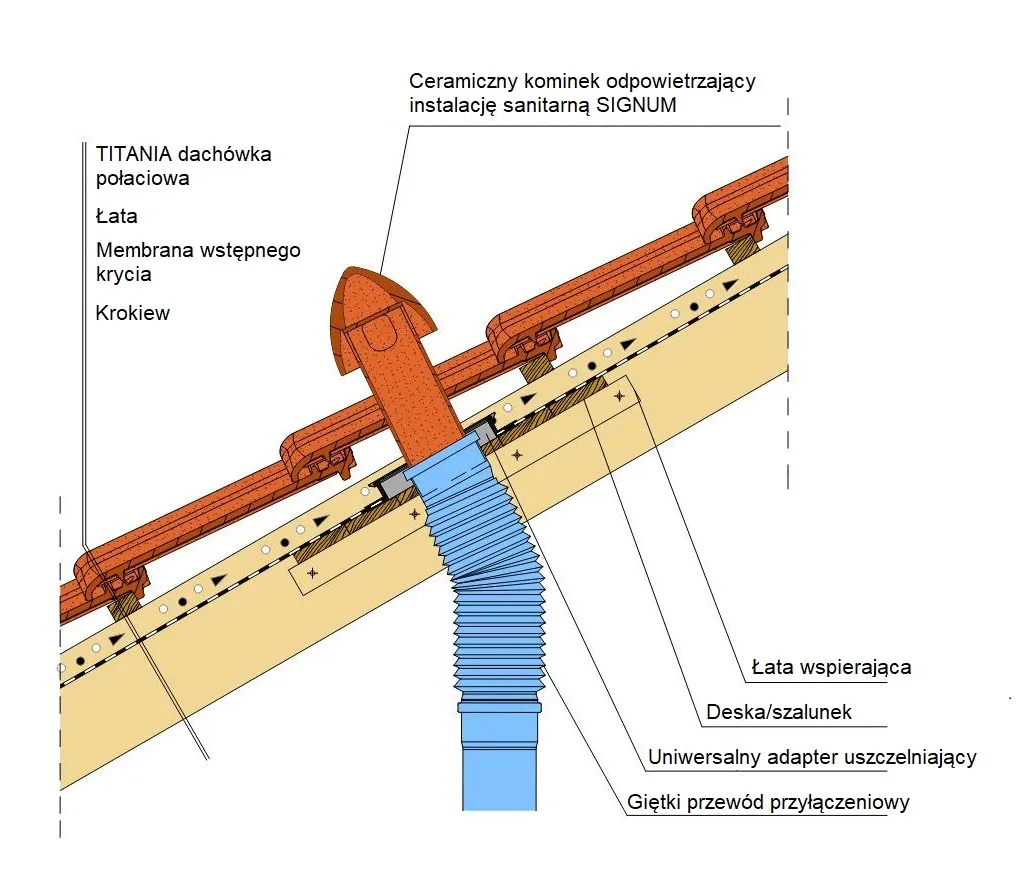

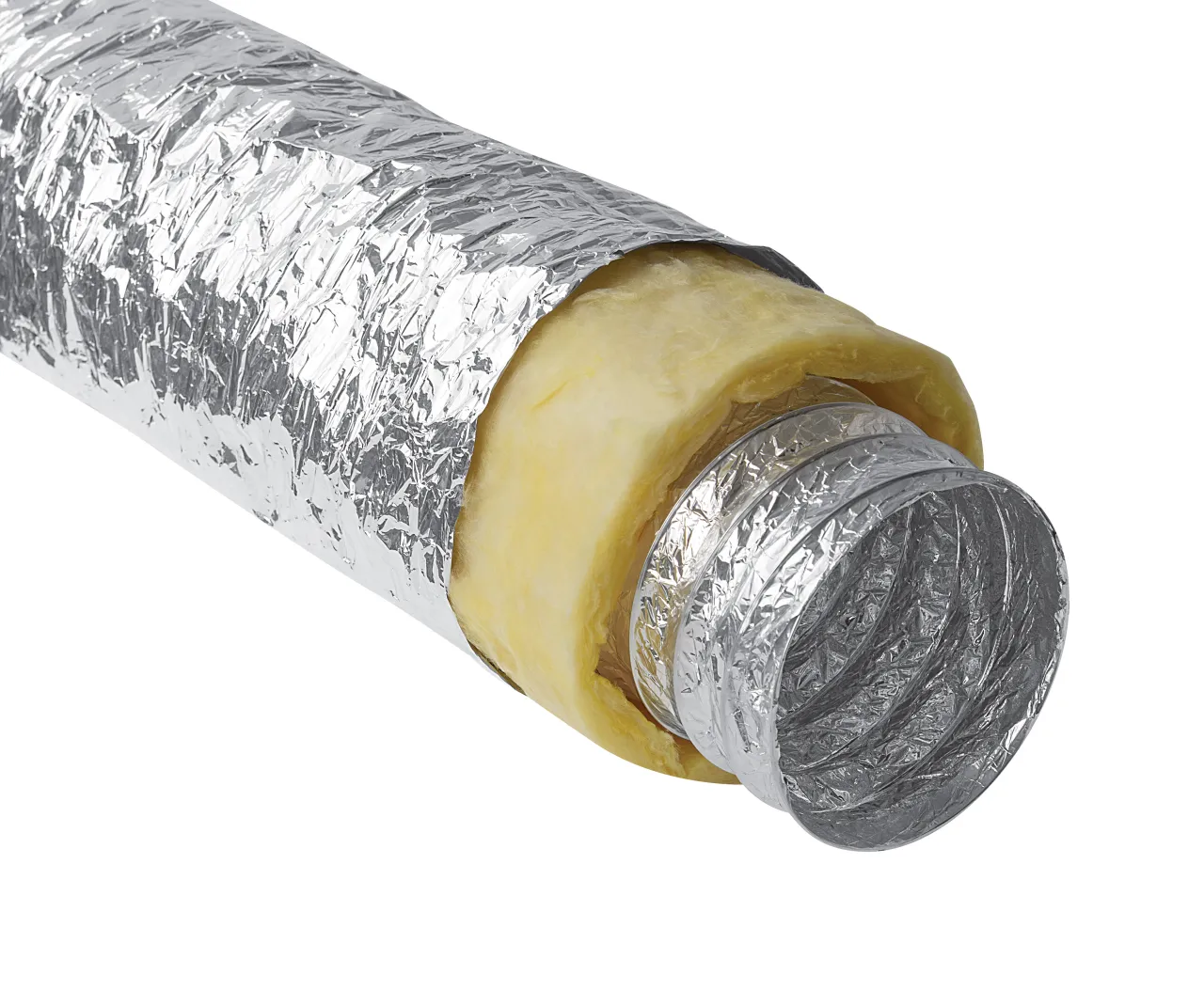

Kluczowym elementem łączącym kominek wentylacyjny z kanałem kominowym jest zazwyczaj elastyczny przewód wentylacyjny, potocznie zwany rurą typu flex. Wybór odpowiedniego przewodu jest niezwykle ważny. Przede wszystkim musi być on izolowany. Izolacja zapobiega kondensacji pary wodnej, która jest zmorą systemów wentylacyjnych. Różnica temperatur między ciepłym powietrzem wewnątrz kanału a zimnym otoczeniem (szczególnie na nieocieplonym poddaszu) powoduje skraplanie się wilgoci. Izolacja działa jak bariera termiczna, minimalizując ten efekt. Co do średnicy, standardowe wymiary przewodów elastycznych stosowanych w wentylacji grawitacyjnej to zazwyczaj 125 mm lub 150 mm. Należy ją dobrać tak, aby pasowała zarówno do średnicy wylotu kominka, jak i do przekroju kanału wentylacyjnego w kominie, zapewniając płynne przejście bez zwężeń czy nadmiernych poszerzeń.

Aby połączenie kominka wentylacyjnego z kominem było w pełni szczelne i efektywne, niezbędne są odpowiednie akcesoria montażowe. Oto najważniejsze z nich:

• Opaski zaciskowe: Najczęściej wykonane z metalu, służą do pewnego i mocnego ściśnięcia przewodu elastycznego na króćcu kominka oraz na wlocie do kanału kominowego. Zapewniają one mechaniczne połączenie i zapobiegają zsunięciu się rury.
• Taśmy uszczelniające: Specjalistyczne taśmy, często aluminiowe lub wzmocnione, stosuje się do dodatkowego uszczelnienia miejsc połączeń. Po nałożeniu opaski, taśma tworzy hermetyczną barierę, zapobiegając ucieczce powietrza i wnikaniu wilgoci.

Problem kondensatu, czyli skroplin, jest jednym z najpoważniejszych wyzwań w systemach wentylacji grawitacyjnej, zwłaszcza na odcinku od kominka do wnętrza budynku. Gdy ciepłe i wilgotne powietrze z pomieszczeń przepływa przez kanał wentylacyjny, napotyka na swojej drodze zimniejsze powierzchnie. Dzieje się tak szczególnie na nieocieplonych poddaszach, gdzie temperatura jest zbliżona do temperatury zewnętrznej. Różnica temperatur powoduje, że para wodna zawarta w powietrzu zaczyna się skraplać, tworząc krople wody. Ta woda, spływając po ściankach kanału, może gromadzić się i prowadzić do zawilgocenia izolacji oraz konstrukcji dachu. Aby temu zaradzić, warto zastosować kominki wentylacyjne wyposażone w specjalny system odprowadzania skroplin, który kieruje zebraną wodę na zewnątrz lub do dedykowanego odpływu. Alternatywnym rozwiązaniem jest montaż dodatkowego elementu, zwanego skraplaczem lub odwadniaczem, który pełni podobną funkcję.

1. Przygotowanie miejsca pracy: Upewnij się, że masz dostęp do miejsca połączenia kominka z kominem. W razie potrzeby zabezpiecz teren pracy przed warunkami atmosferycznymi.

2. Identyfikacja kanału wentylacyjnego: To kluczowy krok. Musisz bezwzględnie upewnić się, że podłączasz kominek do właściwego kanału. W kominie mogą znajdować się kanały wentylacyjne, dymowe (do kominka) i spalinowe (do kotła gazowego lub olejowego). Pamiętaj, że podłączenie wentylacji do kanału dymowego lub spalinowego jest surowo zabronione i niebezpieczne! Kanał wentylacyjny powinien być pusty i przeznaczony wyłącznie do odprowadzania powietrza.

3. Przygotowanie wlotu do kanału: Jeśli wlot kanału wentylacyjnego w kominie jest nierówny lub wymaga wyrównania, delikatnie go oczyść i przygotuj, aby zapewnić gładkie połączenie z przewodem elastycznym.

4. Montaż króćca przyłączeniowego (jeśli dotyczy): Niektóre systemy kominków wentylacyjnych wymagają montażu specjalnego króćca przyłączeniowego w ścianie komina. Jeśli tak jest w Twoim przypadku, zamocuj go solidnie, używając odpowiednich materiałów budowlanych i zapewniając jego pełną szczelność.

5. Przycięcie przewodu elastycznego: Zmierz odległość od podstawy kominka do wlotu kanału wentylacyjnego. Przytnij przewód elastyczny na potrzebną długość. Zasada jest prosta: im krótszy przewód i im mniej załamań, tym lepszy będzie ciąg wentylacyjny. Staraj się unikać ostrych zakrętów, które znacząco ograniczają przepływ powietrza.

6. Podłączenie przewodu do podstawy kominka: Nałóż jeden koniec izolowanego przewodu elastycznego na króciec w podstawie kominka wentylacyjnego. Następnie, używając metalowej opaski zaciskowej, ściśnij przewód, aby zapewnić jego mocne i szczelne połączenie. Dodatkowo, możesz zabezpieczyć to połączenie specjalistyczną taśmą uszczelniającą.

7. Podłączenie przewodu do wlotu kanału kominowego: Drugi koniec przewodu elastycznego nałóż na przygotowany wlot kanału wentylacyjnego w kominie. Ponownie, użyj metalowej opaski zaciskowej, aby mocno i szczelnie zamocować przewód. Całość uszczelnij taśmą.

8. Kontrola i zabezpieczenie izolacji: Upewnij się, że izolacja przewodu elastycznego jest nienaruszona i dobrze przylega. Sprawdź, czy nie ma żadnych uszkodzeń, które mogłyby prowadzić do utraty jej właściwości izolacyjnych. Upewnij się, że przewód jest poprawnie ułożony i nie jest nadmiernie naciągnięty.

9. Sprawdzenie szczelności: Po zakończeniu montażu, warto przeprowadzić szybki test szczelności. Można to zrobić na przykład poprzez lekkie zatkanie wylotu kominka (jeśli to możliwe) i sprawdzenie, czy powietrze nie ucieka z połączeń. Bardziej zaawansowane testy wykonuje kominiarz.

Wybór właściwego kanału w kominie jest absolutnie kluczowy dla prawidłowego działania wentylacji grawitacyjnej. Musisz bezwzględnie upewnić się, że podłączasz kominek wentylacyjny wyłącznie do kanału przeznaczonego do tego celu. Kanały dymowe służą do odprowadzania spalin z urządzeń grzewczych (np. kominków, pieców), a kanały spalinowe do odprowadzania spalin z kotłów. Podłączenie wentylacji do tych kanałów jest nie tylko niezgodne z przepisami, ale przede wszystkim niebezpieczne, ponieważ może prowadzić do cofania się spalin do pomieszczeń. Zgodnie z polskimi przepisami budowlanymi i normami technicznymi, kanały wentylacyjne muszą mieć odpowiednie przekroje. Minimalna powierzchnia przekroju poprzecznego kanału wentylacyjnego to 0,016 m², co w praktyce oznacza, że jego najmniejszy wymiar (np. średnica w przypadku kanału okrągłego lub bok w przypadku kanału kwadratowego) nie może być mniejszy niż 10 cm. Niedostosowanie się do tych wymogów może skutkować niewystarczającym przepływem powietrza.

Montaż króćca przyłączeniowego, jeśli jest wymagany przez producenta kominka, musi być wykonany z najwyższą starannością. Króciec ten stanowi mostek między przewodem elastycznym a ścianą komina lub bezpośrednio kanałem wentylacyjnym. Solidne mocowanie jest niezbędne, aby połączenie było trwałe i odporne na drgania oraz zmiany temperatury. Należy użyć odpowiednich materiałów budowlanych, takich jak zaprawa murarska lub specjalistyczne kleje, które zapewnią trwałe zespolenie. Kluczowe jest również zapewnienie pełnej szczelności wokół króćca. Wszelkie szczeliny należy dokładnie wypełnić materiałem uszczelniającym, aby zapobiec przedostawaniu się wilgoci lub niekontrolowanemu napływowi powietrza w tym miejscu.

Zasada "jak najkrócej, jak najprościej" jest fundamentalna przy projektowaniu i montażu instalacji wentylacyjnej. W kontekście połączenia kominka wentylacyjnego z kanałem kominowym oznacza to, że przewód elastyczny powinien być docięty na minimalną potrzebną długość. Długi, zwisający luźno lub nadmiernie poskręcany przewód elastyczny stanowi znaczną przeszkodę dla przepływu powietrza. Każde załamanie, każdy łuk, a zwłaszcza ostry zakręt, zwiększa opór aerodynamiczny, co w efekcie znacząco osłabia ciąg wentylacyjny. Im prostsza i krótsza droga powietrza od pomieszczenia do wylotu kominka, tym sprawniej będzie działał cały system wentylacji grawitacyjnej.

Mocowanie przewodu elastycznego do podstawy kominka oraz do wlotu kanału kominowego wymaga precyzji i użycia odpowiednich narzędzi. Po nałożeniu izolowanego przewodu na króciec kominka lub wlot kanału, należy go solidnie zacisnąć za pomocą metalowych opasek zaciskowych. Opaski te zapewniają mechaniczną stabilność połączenia i zapobiegają jego rozluźnieniu. Następnie, dla uzyskania pełnej hermetyczności, kluczowe jest zastosowanie precyzyjnie nałożonej taśmy uszczelniającej. Taśma ta powinna szczelnie pokryć całe połączenie, tworząc barierę nie do przejścia dla powietrza i wilgoci. Dbałość o te detale jest gwarancją skuteczności i trwałości wykonanej instalacji.

Po zakończeniu montażu połączenia kominka wentylacyjnego z kanałem kominowym, niezbędne jest przeprowadzenie kontroli. Przede wszystkim należy sprawdzić szczelność wykonanych połączeń. Można to zrobić, obserwując, czy z miejsc połączeń (gdzie nałożono opaski i taśmy) nie wydostaje się powietrze podczas pracy wentylacji. Warto również zwrócić uwagę na prawidłowe naciągnięcie i ułożenie izolacji przewodu elastycznego. Izolacja powinna przylegać do przewodu na całej jego długości, bez zagnieceń czy pustych przestrzeni, które mogłyby sprzyjać kondensacji. Upewnij się, że przewód nie jest nigdzie przygnieciony ani uszkodzony.

Kondensacja pary wodnej w przewodzie wentylacyjnym to zjawisko fizyczne wynikające z różnicy temperatur. Ciepłe powietrze, które znajduje się wewnątrz kanału wentylacyjnego i niesie ze sobą wilgoć z pomieszczeń (np. z łazienki czy kuchni), styka się z zimną powierzchnią przewodu. Dzieje się tak najczęściej na odcinku od pomieszczenia do komina, szczególnie jeśli ten odcinek przebiega przez nieogrzewane strychy lub piwnice. Gdy temperatura powietrza wewnątrz kanału spada poniżej tzw. punktu rosy, para wodna zaczyna się skraplać, tworząc krople wody. Te krople mogą następnie spływać w dół, powodując zawilgocenie izolacji termicznej, drewna konstrukcyjnego dachu, a nawet tynków wewnętrznych.

System odprowadzania kondensatu, często zintegrowany z nowoczesnymi kominkami wentylacyjnymi lub instalowany jako osobny element (skraplacz/odwadniacz), działa na zasadzie zbierania wykroplonej wody i kierowania jej w bezpieczne miejsce. W kominkach z wbudowanym odpływem, skropliny są zazwyczaj odprowadzane na zewnątrz dachu poprzez specjalny wężyk lub kanał. Skraplacz, montowany zazwyczaj na początku przewodu elastycznego lub w jego dolnej części, działa podobnie gromadzi wodę w niewielkim zbiorniku lub kieruje ją do istniejącej instalacji kanalizacyjnej. Obecność takiego systemu jest kluczowa dla ochrony konstrukcji dachu i poddasza przed długotrwałym działaniem wilgoci, zapobiegając powstawaniu pleśni i degradacji materiałów budowlanych.

Chociaż profesjonalne rozwiązania, takie jak kominki z odpływem skroplin czy dodatkowe skraplacze, są najskuteczniejsze, istnieją również domowe sposoby na minimalizację ryzyka powstawania skroplin. Jednym z nich jest dodatkowe ocieplenie strychu. Poprzez podniesienie temperatury na poddaszu, zmniejszamy różnicę między temperaturą powietrza w kanale wentylacyjnym a temperaturą otoczenia. Mniejsza różnica temperatur oznacza mniejszą tendencję do kondensacji pary wodnej. Dobrze zaizolowany strych utrzymuje ciepło wewnątrz budynku, zapobiegając nadmiernemu wychładzaniu się kanałów wentylacyjnych przebiegających przez tę strefę. Dodatkowo, warto zadbać o dobrą wentylację samego strychu, aby wilgotne powietrze mogło swobodnie cyrkulować i być odprowadzane na zewnątrz.

1. Brak izolacji przewodu elastycznego: To jeden z najczęstszych i najbardziej brzemiennych w skutki błędów. Niewystarczająco zaizolowany lub całkowicie pozbawiony izolacji przewód elastyczny działa jak "chłodnica", powodując intensywną kondensację pary wodnej. Aby uniknąć tego błędu, zawsze stosuj przewody typu flex z fabryczną izolacją lub dodatkowo je zaizoluj.

2. Nieszczelne połączenia: Niedokładne zamocowanie przewodu elastycznego za pomocą opasek zaciskowych lub brak dodatkowego uszczelnienia taśmą prowadzi do powstawania nieszczelności. Przez te szczeliny wilgotne powietrze z wnętrza budynku może przedostawać się na poddasze, powodując jego zawilgocenie i niszczenie izolacji. Zawsze dbaj o precyzyjne i hermetyczne połączenia.

3. Zbyt długi lub nadmiernie poskręcany przewód: Długi przewód elastyczny z licznymi załamaniami i ostrymi zakrętami znacząco zwiększa opór przepływu powietrza. Skutkuje to osłabieniem ciągu wentylacyjnego, a w skrajnych przypadkach może doprowadzić do jego całkowitego zaniku. Stosuj jak najkrótsze połączenia i unikaj zbędnych zakrętów.

4. Brak systemu odprowadzania skroplin: Ignorowanie problemu kondensatu i brak zastosowania kominka z odpływem lub dodatkowego skraplacza może prowadzić do gromadzenia się wody w kanale wentylacyjnym. Ta woda może niszczyć izolację, konstrukcję dachu i prowadzić do rozwoju pleśni. Zawsze rozważ zastosowanie rozwiązania odprowadzającego skropliny.

5. Podłączenie do niewłaściwego kanału: To błąd krytyczny pod względem bezpieczeństwa. Podłączenie kominka wentylacyjnego do kanału dymowego lub spalinowego jest surowo zabronione. Może to prowadzić do cofania się spalin do pomieszczeń, stwarzając zagrożenie dla życia i zdrowia. Zawsze upewnij się, że podłączasz wentylację do dedykowanego kanału wentylacyjnego.

Zbyt długi lub nadmiernie poskręcany przewód elastyczny ("flex") stanowi poważną przeszkodę dla swobodnego przepływu powietrza. Każdy element, który zakłóca płynność ruchu powietrza czy to jest to nadmierna długość, ostre zakręty, czy też luźne, pofałdowane fragmenty zwiększa opór aerodynamiczny. W systemie wentylacji grawitacyjnej, gdzie przepływ powietrza jest napędzany naturalnymi różnicami ciśnień i temperatur, taki opór może znacząco obniżyć efektywność całego systemu. W rezultacie powietrze z pomieszczeń jest usuwane wolniej, co prowadzi do uczucia duszności i problemów z utrzymaniem odpowiedniej jakości powietrza wewnątrz budynku.

Nieszczelności na połączeniach, choć często niewidoczne na pierwszy rzut oka, są jednym z najpoważniejszych problemów, jakie mogą wystąpić podczas montażu wentylacji. Nawet niewielkie szpary między przewodem elastycznym a kominkiem lub kanałem kominowym pozwalają na ucieczkę ciepłego, wilgotnego powietrza z wnętrza budynku. Jeśli połączenie znajduje się w strefie nieogrzewanej (np. na poddaszu), wilgoć ta skrapla się na zimnych elementach konstrukcji, prowadząc do zawilgocenia i rozwoju pleśni. Ponadto, ucieczka powietrza w tym miejscu oznacza, że mniej powietrza jest faktycznie odprowadzane przez kominek, co obniża ogólną skuteczność wentylacji.

Pomylenie kanału wentylacyjnego z dymowym lub spalinowym podczas podłączania kominka wentylacyjnego stanowi krytyczne zagrożenie dla bezpieczeństwa. Kanały dymowe i spalinowe służą do odprowadzania gorących gazów z urządzeń grzewczych, które mogą zawierać szkodliwe substancje, takie jak tlenek węgla. Podłączenie wentylacji do takiego kanału może spowodować cofanie się tych niebezpiecznych gazów do wnętrza budynku, stwarzając ryzyko zatrucia. Polskie przepisy budowlane jednoznacznie zakazują takich połączeń. Zawsze należy upewnić się, że podłączamy kominek wentylacyjny wyłącznie do kanału przeznaczonego do wentylacji grawitacyjnej, który jest pusty i służy wyłącznie do wymiany powietrza.

Aby sprawdzić, czy wentylacja grawitacyjna działa poprawnie, można przeprowadzić prosty test ciągu. Wystarczy wziąć cienką kartkę papieru lub zapaloną zapałkę (zachowując ostrożność!) i zbliżyć ją do kratki wentylacyjnej w pomieszczeniu (np. w łazience lub kuchni). Jeśli kartka zostanie delikatnie wciągnięta w kierunku kratki lub płomień zapałki odchyli się w stronę otworu, oznacza to, że ciąg jest prawidłowy. Jeśli kartka jest wypychana na zewnątrz lub płomień pozostaje niewzruszony, może to świadczyć o problemach z ciągiem lub nawet o jego braku.

W niektórych sytuacjach, pomimo samodzielnego montażu, warto wezwać kominiarza lub innego wykwalifikowanego specjalistę do oceny wykonanej instalacji. Dotyczy to zwłaszcza sytuacji, gdy masz jakiekolwiek wątpliwości co do poprawności wykonania połączenia, jego szczelności lub zgodności z obowiązującymi przepisami budowlanymi. Specjalista dysponuje odpowiednimi narzędziami i wiedzą, aby przeprowadzić profesjonalne testy szczelności i ciągu wentylacyjnego, a także ocenić stan techniczny komina i zainstalowanego kominka. Jest to szczególnie ważne w przypadku budynków, gdzie wymagane są regularne przeglądy instalacji wentylacyjnych.

Przeczytaj również: Nieszczelny komin objawy - jak rozpoznać niebezpieczne sygnały

Kluczowe wnioski i Twoje kolejne kroki w zapewnieniu sprawnej wentylacji

Właściwe połączenie kominka wentylacyjnego z kominem to fundament efektywnej wentylacji grawitacyjnej, który zapobiega problemom z wilgocią, zapewnia komfort termiczny i chroni konstrukcję budynku. Przeszliśmy przez kluczowe aspekty tego procesu, od doboru materiałów, przez technikę montażu, aż po unikanie najczęstszych błędów, dzięki czemu wiesz, jak zapewnić prawidłowe działanie systemu.

• Zawsze stosuj izolowane przewody elastyczne i dbaj o hermetyczność wszystkich połączeń.
• Pamiętaj o systemie odprowadzania skroplin, aby chronić poddasze i konstrukcję przed wilgocią.
• Połączenie powinno być jak najkrótsze i z minimalną liczbą załamań, aby nie tłumić ciągu.
• Bezwzględnie podłączaj kominek tylko do właściwego kanału wentylacyjnego, nigdy dymowego czy spalinowego.

Z mojego doświadczenia wynika, że najwięcej problemów generuje właśnie etap połączenia kominka z kanałem. Często bagatelizujemy znaczenie izolacji czy szczelności, a to właśnie te detale decydują o tym, czy wentylacja będzie działać poprawnie przez lata. Dlatego tak ważne jest, aby podejść do tego zadania z należytą starannością i nie spieszyć się. Pamiętaj, że dobrze wykonana instalacja to inwestycja w zdrowie i komfort Twojego domu.

A jakie są Twoje doświadczenia z montażem kominka wentylacyjnego lub jakie napotkałeś największe wyzwania? Podziel się swoimi spostrzeżeniami w komentarzach!
