Stworzenie schematu ogrzewania podłogowego to proces, który wymaga staranności i uwzględnienia wielu czynników technicznych. Kluczowym krokiem jest obliczenie zapotrzebowania na ciepło dla każdego pomieszczenia, co pozwala na efektywne zaplanowanie systemu grzewczego. W artykule przedstawimy szczegółowe informacje dotyczące wyboru materiałów, układu rur oraz najważniejszych norm, które należy przestrzegać podczas projektowania.
Znajomość zasad układania rur oraz ich odpowiedniego rozmieszczenia ma kluczowe znaczenie dla efektywności systemu. Dzięki właściwemu zaplanowaniu można uniknąć kosztownych błędów i zapewnić komfort cieplny w każdym pomieszczeniu. W tym artykule omówimy również najczęstsze pułapki, na które można natrafić podczas montażu ogrzewania podłogowego.Kluczowe informacje:
- Obliczanie zapotrzebowania na ciepło jest podstawą efektywnego planowania systemu.
- Wybór odpowiednich materiałów, takich jak rury PE-RT i PEX, wpływa na trwałość systemu.
- Układ rur może być meandrowy lub spiralny, co ma znaczenie dla efektywności grzewczej.
- Izolacja termiczna jest kluczowa dla utrzymania ciepła w pomieszczeniach.
- Przeprowadzenie prób ciśnieniowych zapewnia szczelność systemu przed jego uruchomieniem.
Jak zaplanować ogrzewanie podłogowe - kluczowe kroki do sukcesu
Planowanie ogrzewania podłogowego to proces, który wymaga staranności i przemyślenia wielu czynników. Pierwszym krokiem jest obliczenie zapotrzebowania na ciepło dla każdego pomieszczenia. Ważne jest, aby uwzględnić takie elementy jak strefa klimatyczna budynku, współczynniki przenikania ciepła ścian, okien, sufitu oraz podłogi, a także kubaturę pomieszczeń i szybkość wymiany powietrza. Właściwe obliczenia pozwolą na efektywne zaprojektowanie systemu grzewczego, który będzie działał optymalnie.
Wybór odpowiednich materiałów jest równie istotny. Rury PE-RT, PEX i PB to najczęściej stosowane opcje, z których każda ma swoje unikalne właściwości. Rury PEX charakteryzują się dużą elastycznością i odpornością na wysokie temperatury, podczas gdy rury PE-RT są bardziej odporne na uszkodzenia mechaniczne. Odpowiedni dobór materiałów wpływa na trwałość i efektywność całego systemu ogrzewania podłogowego.
Obliczanie zapotrzebowania na ciepło w pomieszczeniach - uniknij niedoborów
Obliczanie zapotrzebowania na ciepło w pomieszczeniach to kluczowy etap w planowaniu ogrzewania podłogowego. Aby to zrobić, należy wziąć pod uwagę kilka istotnych czynników. Przykładowo, strefa klimatyczna budynku ma wpływ na ilość ciepła, jaką należy dostarczyć, aby utrzymać komfortową temperaturę. Dodatkowo, współczynniki przenikania ciepła dla różnych materiałów budowlanych również odgrywają ważną rolę w obliczeniach. Warto również uwzględnić kubaturę pomieszczeń oraz jakość izolacji, ponieważ te elementy wpływają na efektywność systemu grzewczego.- Ustal strefę klimatyczną budynku, aby określić wymagane ciepło.
- Oblicz współczynniki przenikania ciepła dla ścian, okien i podłóg.
- Uwzględnij kubaturę pomieszczenia oraz jego izolację.
| Typ pomieszczenia | Zapotrzebowanie na ciepło (W/m²) |
| Salon | 70-100 |
| Sypialnia | 50-80 |
| Łazienka | 100-120 |
Wybór odpowiednich materiałów do ogrzewania podłogowego - zapewnij trwałość
Wybór odpowiednich materiałów do ogrzewania podłogowego jest kluczowy dla zapewnienia jego trwałości i efektywności. Najczęściej stosowane rury to PEX, PE-RT oraz PB. Rury PEX wyróżniają się dużą elastycznością oraz odpornością na wysokie temperatury, co czyni je idealnym wyborem do systemów grzewczych. Z kolei rury PE-RT charakteryzują się lepszą odpornością na uszkodzenia mechaniczne, co zwiększa ich trwałość w dłuższym okresie. Rury PB, choć mniej popularne, również mogą być stosowane, jednak ich właściwości są nieco gorsze w porównaniu do PEX i PE-RT.
Wybierając materiały, warto zwrócić uwagę na ich certyfikaty oraz zgodność z normami. Rury powinny mieć barierę antydyfuzyjną, co zapobiega przenikaniu tlenu do systemu, co mogłoby prowadzić do korozji. Długość jednej pętli grzewczej powinna mieścić się w zakresie 80–100 metrów, a jej liczba powinna być obliczana na podstawie całkowitej powierzchni grzewczej. Odpowiedni dobór materiałów nie tylko wpłynie na wydajność systemu, ale również na jego żywotność.

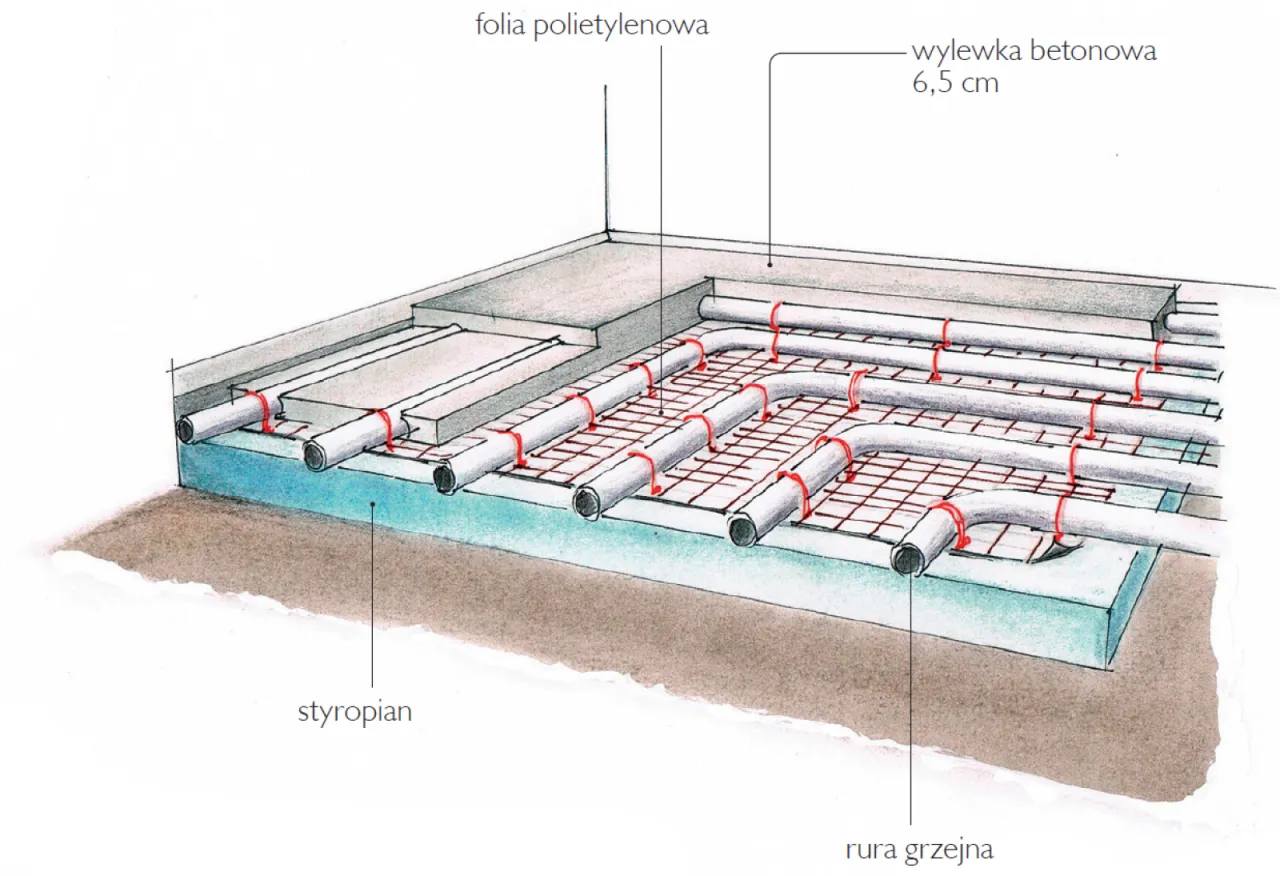

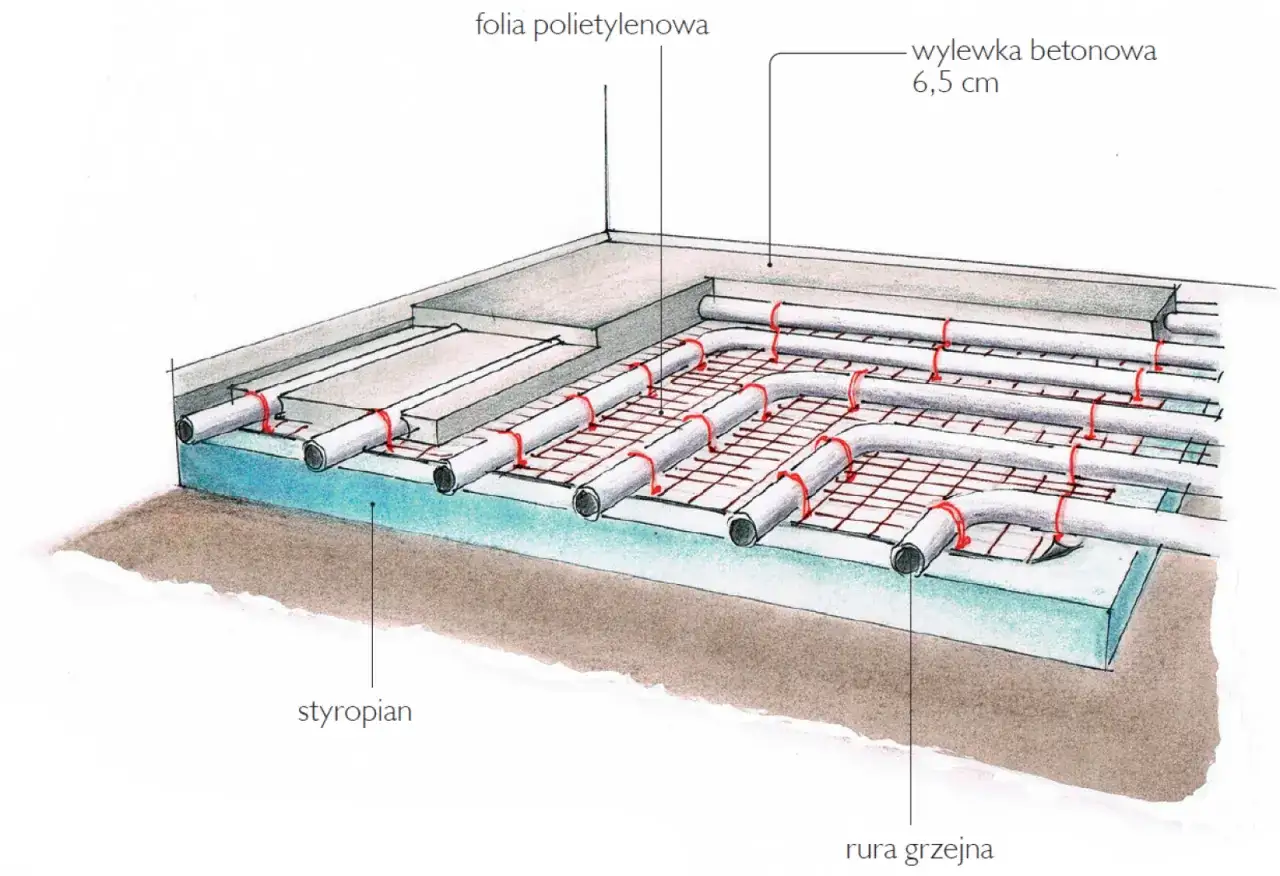

Jak narysować schemat układu rur - ułatw sobie montaż
Rysowanie schematu układu rur do ogrzewania podłogowego to kluczowy etap, który ułatwia montaż systemu. Istnieje wiele technik, które można zastosować, aby stworzyć dokładny i funkcjonalny projekt. Można używać tradycyjnych metod, takich jak papier i ołówek, ale korzystanie z oprogramowania do projektowania schematów może znacznie przyspieszyć ten proces. Narzędzia takie jak AutoCAD, SketchUp czy Revit oferują zaawansowane funkcje, które pozwalają na łatwe rysowanie i modyfikowanie układów rur.
Przy tworzeniu schematu warto uwzględnić wszystkie istotne elementy, takie jak liczba pętli grzewczych i ich długość. Upewnij się, że schemat jest zgodny z normami technicznymi, co zapewni jego funkcjonalność. Dobrze zaplanowany układ rur nie tylko ułatwi montaż, ale również zwiększy efektywność systemu grzewczego.
- AutoCAD - popularne oprogramowanie do projektowania z dużymi możliwościami edycyjnymi.
- SketchUp - intuicyjne narzędzie do modelowania 3D, idealne do wizualizacji schematów.
- Revit - program do projektowania BIM, który umożliwia pełną integrację z innymi systemami budowlanymi.
Najlepsze metody układania rur w systemie grzewczym - zwiększ efektywność
Wybór metody układania rur w systemie grzewczym ma kluczowe znaczenie dla jego efektywności. Dwie najczęściej stosowane metody to układ meandrowy i spiralny. Układ meandrowy polega na układaniu rur w kształcie fal, co pozwala na równomierne rozprowadzenie ciepła w pomieszczeniu. Z kolei metoda spiralna, w której rury są układane w spirale, zapewnia szybsze nagrzewanie podłogi, ale może być trudniejsza do wykonania.
Każda z tych metod ma swoje zalety i wady. Układ meandrowy jest bardziej elastyczny i może być łatwiej dostosowany do różnych kształtów pomieszczeń. Metoda spiralna z kolei może być bardziej efektywna w większych przestrzeniach. Wybór odpowiedniej metody powinien być dostosowany do specyfiki pomieszczenia oraz indywidualnych potrzeb użytkownika.
Montaż ogrzewania podłogowego - unikaj najczęstszych błędów
Podczas montażu ogrzewania podłogowego istnieje wiele pułapek, które mogą prowadzić do problemów w przyszłości. Jednym z najczęstszych błędów jest niewłaściwe przygotowanie podłoża, co może wpłynąć na efektywność systemu. Należy upewnić się, że powierzchnia jest równa, czysta i sucha przed rozpoczęciem instalacji. Innym typowym błędem jest niewłaściwe rozmieszczenie rur, które może prowadzić do nierównomiernego rozkładu ciepła. Ważne jest, aby ścisłe przestrzegać zaleceń dotyczących odległości między rurami, zazwyczaj wynoszącej od 10 do 30 cm.
Nie można również zapomnieć o odpowiedniej izolacji termicznej, która jest kluczowa dla efektywności ogrzewania. Zastosowanie niewłaściwych materiałów izolacyjnych lub ich brak może prowadzić do strat ciepła i zwiększenia kosztów ogrzewania. Kolejnym błędem jest pominięcie prób ciśnieniowych, które są niezbędne do upewnienia się, że system jest szczelny. Regularne sprawdzanie i przestrzeganie tych zasad pomoże uniknąć kosztownych napraw i zapewni długotrwałe działanie systemu grzewczego.Izolacja termiczna i jej znaczenie w systemie grzewczym - popraw komfort
Izolacja termiczna odgrywa kluczową rolę w efektywności ogrzewania podłogowego. Dobrze dobrana izolacja zapobiega stratom ciepła, co przekłada się na niższe koszty eksploatacji i lepszy komfort cieplny w pomieszczeniach. Właściwe materiały izolacyjne, takie jak styropian czy wełna mineralna, pomagają utrzymać ciepło w podłodze, co jest szczególnie ważne w chłodniejszych miesiącach. Niewłaściwa izolacja może prowadzić do znacznych strat energii, co negatywnie wpływa na wydajność całego systemu grzewczego.
| Typ materiału izolacyjnego | Wartość oporu cieplnego (m²K/W) |
| Styropian | 0,035 - 0,045 |
| Wełna mineralna | 0,035 - 0,045 |
| Płyty PIR | 0,022 - 0,025 |
Przeprowadzanie prób ciśnieniowych - zapewnij szczelność systemu
Przeprowadzanie prób ciśnieniowych jest kluczowym etapem w instalacji ogrzewania podłogowego, który pozwala upewnić się, że system jest szczelny i gotowy do użytkowania. Proces ten polega na napełnieniu układu rur wodą lub powietrzem pod ciśnieniem, które powinno być zgodne z zaleceniami producenta. Ważne jest, aby monitorować ciśnienie przez określony czas, zazwyczaj od 30 minut do godziny, aby sprawdzić, czy nie występują spadki, które mogą wskazywać na wycieki. Jeśli ciśnienie pozostaje stabilne, można uznać system za szczelny. W przeciwnym razie należy zidentyfikować i naprawić wszelkie nieszczelności przed dalszymi pracami.
Warto również pamiętać o tym, że przeprowadzanie prób ciśnieniowych powinno odbywać się w odpowiednich warunkach, co oznacza, że temperatura otoczenia nie powinna być zbyt niska, aby uniknąć wpływu na wyniki testu. Dobrze przeprowadzona próba ciśnieniowa nie tylko zwiększa bezpieczeństwo systemu, ale także zapewnia jego długotrwałą efektywność. Regularne testowanie ciśnienia w trakcie eksploatacji może pomóc w wczesnym wykrywaniu problemów i zapobieganiu większym awariom.
Jak monitorować i utrzymać efektywność systemu grzewczego
Po zainstalowaniu ogrzewania podłogowego i przeprowadzeniu prób ciśnieniowych, kluczowym krokiem jest regularne monitorowanie jego efektywności. Warto zainwestować w nowoczesne systemy zarządzania, które umożliwiają zdalne monitorowanie temperatury oraz ciśnienia w układzie. Dzięki temu można szybko reagować na ewentualne problemy, takie jak spadki ciśnienia czy nierównomierne nagrzewanie pomieszczeń. Wykorzystanie inteligentnych termostatów i czujników sprawi, że system będzie działał bardziej efektywnie, co przełoży się na niższe rachunki za energię.Dodatkowo, warto rozważyć zastosowanie technologii odnawialnych źródeł energii, takich jak pompy ciepła, które mogą współpracować z ogrzewaniem podłogowym. Integracja tych systemów nie tylko zwiększa efektywność energetyczną, ale również przyczynia się do zmniejszenia emisji CO2. W przyszłości, z rosnącą popularnością inteligentnych domów, połączenie ogrzewania podłogowego z systemami automatyki domowej stanie się standardem, co umożliwi jeszcze lepsze zarządzanie komfortem cieplnym w budynkach.
