Kogenerator to urządzenie, które łączy dwa procesy w jednym miejscu: wytwarza ciepło do ogrzewania i jednocześnie produkuje energię elektryczną. W praktyce liczy się nie tylko sama zasada działania, ale przede wszystkim to, kiedy taki układ naprawdę obniża koszty, jak współpracuje z instalacją grzewczą i dlaczego najlepiej sprawdza się tam, gdzie zapotrzebowanie na ciepło jest stałe przez wiele godzin. Poniżej rozkładam temat na konkretne elementy: działanie, zastosowanie, opłacalność, dobór mocy i typowe pułapki.
Najważniejsze informacje o układzie łączącym ciepło z prądem
- W układzie skojarzonym paliwo napędza silnik lub ogniwo, a ciepło odpadowe wraca do instalacji grzewczej.
- Typowa sprawność całkowita mieści się zwykle w przedziale 65-75%, a dobrze dobrane systemy potrafią przekroczyć 80%.
- Najlepiej działa tam, gdzie ciepło i prąd są zużywane równocześnie przez wiele godzin dziennie.
- W typowym domu jednorodzinnym technologia bywa za droga, jeśli ogrzewanie działa tylko sezonowo.
- O sukcesie inwestycji decydują: profil zużycia, źródło paliwa, bufor ciepła i serwis.
- Dobór mocy trzeba oprzeć na podstawowym obciążeniu budynku, a nie na chwilowym szczycie zapotrzebowania.
Czym jest układ skojarzony i skąd bierze się jego przewaga
W klasycznej energetyce prąd i ciepło powstają osobno, więc część energii paliwa zawsze ucieka w straty. W układzie skojarzonym wykorzystuje się to, co w tradycyjnej produkcji bywa marnowane: ciepło z silnika, spalin i układu chłodzenia trafia do wymiennika i zasila instalację grzewczą albo zasobnik ciepłej wody. Dzięki temu ta sama porcja paliwa daje dwa użyteczne produkty zamiast jednego.
Ja patrzę na to bardzo prosto: jeśli budynek potrzebuje jednocześnie energii elektrycznej i ciepła, odzysk ma sens. Jeśli zapotrzebowanie na ciepło jest krótkie i sezonowe, układ nie ma gdzie oddać energii, więc jego przewaga maleje. Z tego powodu ta technologia najlepiej pracuje tam, gdzie profil obciążenia jest przewidywalny, a nie tylko wtedy, gdy temperatura spada.
W dobrze dobranych instalacjach łączna sprawność często mieści się w przedziale 65-75%, a nowocześniejsze systemy potrafią dojść do 80% i więcej. To wyraźnie lepszy wynik niż przy oddzielnym wytwarzaniu prądu i ciepła, gdzie część energii znika na każdym etapie procesu.
Żeby zobaczyć, skąd bierze się ten zysk, trzeba przejść przez sam cykl pracy urządzenia.

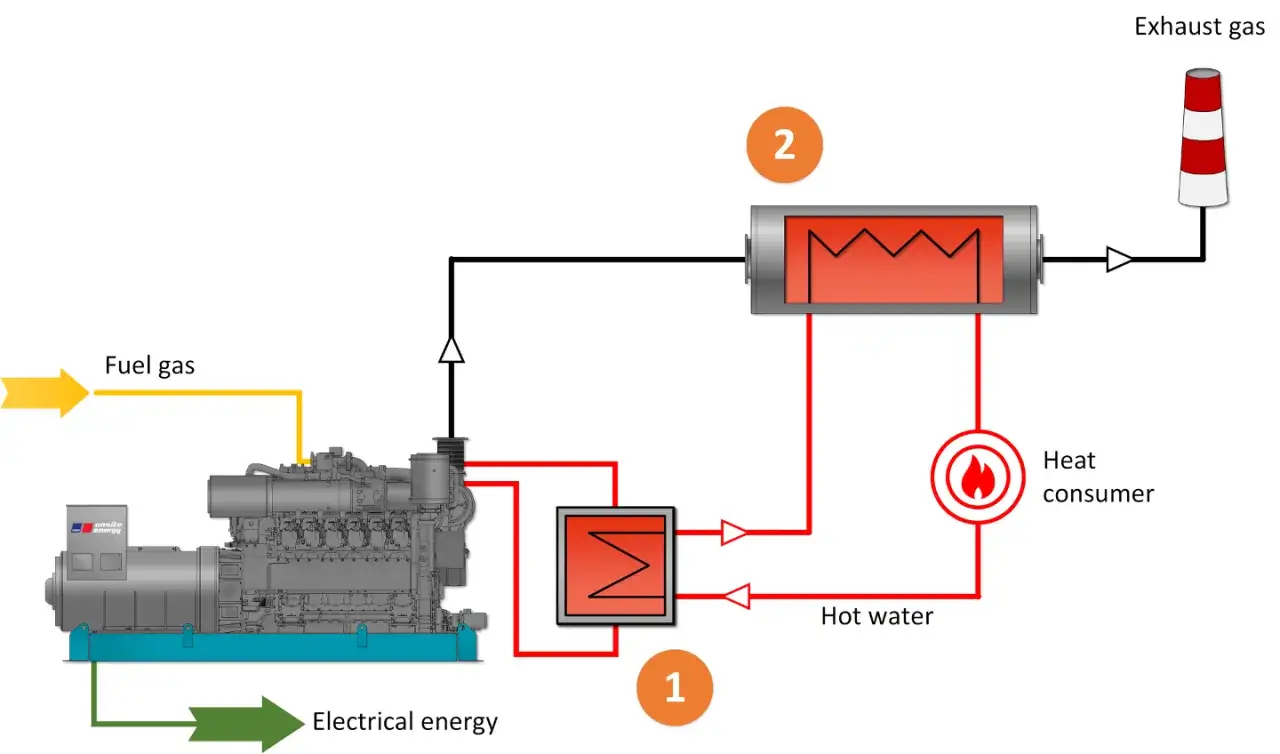

Jak działa taki system krok po kroku
Najczęściej spotykany układ opiera się na silniku spalinowym zasilanym gazem ziemnym, choć w większych instalacjach spotyka się też biogaz i inne paliwa. Energia chemiczna paliwa zamienia się najpierw w energię mechaniczną, a dopiero potem w prąd. Ciepło, które w zwykłej instalacji zostałoby wyrzucone do otoczenia, jest przechwytywane i kierowane do ogrzewania budynku.
- Paliwo trafia do jednostki napędowej. Najczęściej jest to silnik gazowy, rzadziej mikroturbina albo ogniwo paliwowe.
- Powstaje energia mechaniczna. Wał napędza generator, czyli prądnicę.
- Generator produkuje energię elektryczną. Budynek zużywa ją na miejscu, a nadwyżka może być oddana do sieci albo ograniczona przez automatykę.
- Odzyskiwane jest ciepło. W silnikowych układach kogeneracyjnych z płaszcza chłodzącego i spalin można odzyskać około 60-70% energii wejściowej w postaci użytecznego ciepła.
- Bufor stabilizuje pracę. Zbiornik ciepła pozwala urządzeniu pracować dłużej i spokojniej, bez częstego włączania oraz wyłączania.
Właśnie bufor i automatyka robią dużą różnicę. Bez nich nawet dobry układ będzie taktował, czyli uruchamiał się na zbyt krótkie cykle, a to obniża sprawność i przyspiesza zużycie. Jeśli chcesz z tego rozwiązania wycisnąć realne oszczędności, hydraulika musi być zaprojektowana równie starannie jak samo źródło.
Skoro wiemy już, jak działa proces, warto sprawdzić, w jakich obiektach technologia naprawdę ma sens, a gdzie staje się tylko drogi dodatkiem.
Gdzie ta technologia ma największy sens
| Obiekt | Czy ma sens | Dlaczego |
|---|---|---|
| Dom jednorodzinny o niskim zużyciu ciepła | Zwykle nie | Za mało godzin pracy i zbyt mała podstawa cieplna, żeby odzysk ciepła się obronił. |
| Dom z dużym zapotrzebowaniem na ciepłą wodę, basenem lub warsztatem | Czasem tak | Układ ma większą szansę pracować przez wiele godzin i zasilać kilka odbiorników jednocześnie. |
| Hotel, pensjonat, dom opieki, szpital | Często tak | Ciepło i prąd są potrzebne prawie równolegle przez większą część doby. |
| Osiedlowa kotłownia, mały zakład, biogazownia | Bardzo często | Duże i przewidywalne obciążenie ułatwia dobór mocy i poprawia ekonomikę. |
W budynku mieszkalnym problem zwykle nie polega na braku technologii, tylko na profilu zużycia. Jeśli dom potrzebuje niewiele ciepła po sezonie grzewczym, odzysk z urządzenia będzie się marnował. Jeśli jednak na miejscu stale pracują wentylacja, pralnia, kuchnia, basen albo inne odbiory, układ zaczyna mieć sens także finansowy, a nie tylko techniczny.
Właśnie dlatego takie instalacje najczęściej widuję nie w typowym domu jednorodzinnym, ale w hotelach, obiektach usługowych i małych źródłach ciepła dla kilku odbiorców. To prowadzi naturalnie do pytania, jakie konstrukcje są dziś najbardziej praktyczne.
Jakie są najczęstsze typy i czym się różnią
W praktyce mówi się o kilku technologiach, ale do ogrzewania budynków najważniejsze są trzy. Różnią się sprawnością, kosztami, hałasem i serwisem, więc wybór nie powinien opierać się wyłącznie na katalogowej mocy.
| Technologia | Co ją wyróżnia | Ograniczenia | Najczęstsze paliwo |
|---|---|---|---|
| Silnik gazowy | Najbardziej dojrzałe rozwiązanie, szybki start, sprawność elektryczna zwykle 25-50%, a dostępność przy dobrym serwisie potrafi przekraczać 95%. | Wymaga regularnych przeglądów co 500-2 000 godzin, jest głośniejszy niż ogniwo paliwowe i potrzebuje dobrej wentylacji oraz odprowadzenia spalin. | Gaz ziemny, biogaz |
| Ogniwo paliwowe | Bardzo wysoka sprawność elektryczna, zwykle 40-50% na gazie ziemnym, niskie emisje i cicha praca; w trybie kogeneracji może przekraczać 80% łącznej sprawności. | Wysoki koszt wejścia, bardziej złożona technika i większa wrażliwość na jakość paliwa. | Gaz ziemny, czasem wodór lub mieszanki paliwowe |
| Silnik Stirlinga | Pracuje na zasadzie zewnętrznego doprowadzenia ciepła, dlatego bywa ciekawy w małych systemach; elektryczna sprawność jest jednak niska, około 10%. | To niszowa technologia, mniej popularna i rzadziej spotykana w praktycznych modernizacjach. | Gaz, biomasa, inne źródło ciepła zewnętrznego |
| Mikroturbina | Komfortowa, kompaktowa, zwykle osiąga 26-33% sprawności elektrycznej, a po odzysku ciepła może dojść do bardzo wysokiej sprawności całkowitej. | Rzadziej wybierana do małych domów, bo lepiej broni się w obiektach o ciągłym zapotrzebowaniu na energię. | Gaz ziemny, biogaz, gaz odpadowy |
Jeśli miałbym wskazać najbardziej praktyczny wybór dla ogrzewania budynków, postawiłbym na silnik gazowy. Jest najłatwiejszy do wdrożenia, ma szeroką dostępność serwisu i daje przewidywalny efekt. Ogniwo paliwowe jest technologicznie bardzo interesujące, ale dziś częściej trafia do obiektów, które świadomie płacą więcej za ciszę, niskie emisje i wysoką jakość energii elektrycznej.
Po wyborze technologii zostaje najważniejsze pytanie: kiedy inwestycja się opłaca, a kiedy lepiej wybrać prostsze źródło ciepła.
Kiedy inwestycja ma sens, a kiedy lepiej odpuścić
| Sygnał z budynku | Wniosek |
|---|---|
| Układ może pracować około 4 000-6 000 godzin rocznie | To dobry kandydat, bo odzysk ciepła ma szansę realnie obniżyć koszty. |
| Ciepło i prąd są zużywane równocześnie przez większość dnia | Ekonomia zwykle poprawia się bardzo wyraźnie. |
| Obciążenie cieplne jest sezonowe i mocno spada latem | Opłacalność słabnie, bo urządzenie nie ma gdzie oddać odzyskanego ciepła. |
| Brakuje dostępu do gazu lub sensownego paliwa | Budżet rośnie, a projekt staje się trudniejszy technicznie. |
| Celem jest tylko zasilanie awaryjne | To zwykle nie jest najlepszy kierunek; lepszy bywa osobny agregat rezerwowy. |
W analizach branżowych przeciętny układ CHP pracuje około 6000 godzin rocznie. To nie jest przypadek. Właśnie przy takim wykorzystaniu odzysk ciepła ma szansę zrekompensować wyższy koszt urządzenia, automatyki i montażu. Jeśli instalacja miałaby stać bezczynnie przez większą część lata, rachunek szybko się psuje.
Na rynku polskim małe jednostki o mocy 16-100 kW pojawiają się w ofertach od około 130 tys. do 612 tys. zł netto za samo urządzenie. Ja traktuję tę kwotę jako punkt startowy, bo do projektu dochodzą jeszcze projekt hydrauliczny, bufory, przyłącza, komin, automatyka i uruchomienie.
Jeśli budynek ma tylko sezonowe zapotrzebowanie na ciepło, często bardziej przewidywalne ekonomicznie są: kocioł kondensacyjny, pompa ciepła albo pompa ciepła wsparta fotowoltaiką. Układ skojarzony ma sens wtedy, gdy prąd i ciepło są zużywane razem, a nie naprzemiennie.
Skoro wiemy już, kiedy technologia ma sens, trzeba zobaczyć, jak ją dobrze dobrać i nie przepłacić za źle zaprojektowaną instalację.
Jak dobrać moc i przygotować instalację
Najczęstszy błąd widzę już na etapie projektu: ktoś bierze moc z katalogu, zamiast policzyć profil zużycia budynku. Układ skojarzony nie powinien być dobierany do chwilowego szczytu zapotrzebowania, tylko do podstawy cieplnej, czyli takiego obciążenia, które pojawia się najczęściej.
- Policz roczne zużycie ciepła i energii elektrycznej. Bez tego nie wiadomo, ile godzin układ będzie mógł pracować.
- Dobierz moc do podstawy cieplnej. Zbyt duża jednostka będzie się często wyłączać i włączać, a to obniża sprawność.
- Zaplanuj bufor ciepła. Stabilizuje pracę i ogranicza taktowanie, czyli krótkie cykle start-stop.
- Sprawdź hałas, spaliny i dostęp serwisowy. To ważniejsze niż marketingowa nazwa modelu.
- Dopytaj o serwis. W silnikowych układach przeglądy olejowe, chłodnicze i świecowe potrafią wypadać co 500-2 000 godzin, a większe remonty po 12 000-30 000 godzinach.
- Ustal współpracę z siecią. W wielu instalacjach energia elektryczna jest zużywana głównie na miejscu, a sieć pozostaje wsparciem, nie podstawą działania.
W praktyce dobre układy potrafią pracować przez długie lata, a całkowity czas eksploatacji bywa liczony nawet w dziesiątkach tysięcy godzin, czasem do 120 000 godzin dla całego systemu. Taki wynik nie bierze się jednak z samego projektu, tylko z regularnej obsługi i poprawnej eksploatacji.
A skoro dobór decyduje o wyniku, trzeba też wiedzieć, jakie błędy najczęściej niszczą opłacalność jeszcze przed pierwszym sezonem grzewczym.
Najczęstsze błędy, które psują opłacalność
- Za duża moc jednostki. Urządzenie pracuje zbyt krótko, więc starty i postoje zjadają ekonomię całego układu.
- Brak odbioru ciepła latem. Wtedy odzysk nie ma gdzie trafić i sens technologii szybko maleje.
- Mylenie inwestycji z rezerwą awaryjną. To nie jest typowy off-grid; sieć zwykle pozostaje elementem systemu.
- Pomijanie kosztu serwisu. Sama cena zakupu to tylko część budżetu, a w dłuższym okresie obsługa ma duże znaczenie.
- Źle dobrane emitery ciepła. Jeśli instalacja nie odbiera ciepła z odpowiednią temperaturą i przepływem, sprawność spada.
Z mojej perspektywy największą różnicę robi nie katalogowy parametr, tylko zgodność między profilem budynku, źródłem paliwa i realnym harmonogramem pracy. Jeśli którykolwiek z tych trzech elementów się nie zgadza, inwestycja bywa technicznie poprawna, ale ekonomicznie przeciętna.
Dlatego przed zamknięciem projektu warto jeszcze raz spojrzeć na trzy decyzje, które naprawdę rozstrzygają o sensie takiej instalacji.
Trzy rzeczy, które rozstrzygają o sensie instalacji w ogrzewaniu
Jeśli miałbym sprowadzić cały temat do jednego praktycznego filtra, zacząłbym od pytania: czy budynek ma stałe zapotrzebowanie na ciepło i prąd przez większą część roku? Jeśli odpowiedź brzmi „tak”, układ skojarzony może być bardzo sensownym narzędziem do obniżania kosztów ogrzewania i zużycia paliwa.
- Profil zużycia musi być stabilny, a nie tylko wysoki zimą.
- Źródło paliwa powinno być dostępne i przewidywalne kosztowo.
- Instalacja odbiorcza musi być gotowa na odbiór odzyskanego ciepła bez częstego taktowania.
W typowym domu jednorodzinnym taka technologia nadal bywa trudna do obrony kosztowo, ale w większych obiektach potrafi działać bardzo dobrze i przez długi czas. Gdy te trzy warunki są spełnione, układ przestaje być ciekawostką techniczną, a staje się realnym narzędziem do efektywnego ogrzewania. Gdy ich brakuje, lepiej wybrać prostsze źródło ciepła i nie dopłacać do rozwiązania, które nie będzie pracować w swoim optymalnym rytmie.
