Przyklejone płyty styropianowe mogą wyglądać solidnie, ale dopiero właściwie dobrane łączniki chronią elewację przed ssaniem wiatru, przesuwaniem i odspajaniem izolacji. Prawidłowe kołkowanie styropianu wymaga dopasowania kołków do rodzaju ściany, obliczenia ich długości oraz zachowania odpowiedniego układu. Pokazuję, kiedy mocowanie mechaniczne jest potrzebne, ile łączników zastosować, jak je zamontować i których błędów unikać.
Najważniejsze zasady trwałego mocowania płyt
- Łączniki dobiera się do podłoża, a nie tylko do grubości styropianu.
- W typowych warunkach stosuje się 4-8 sztuk na m², a w strefach krawędziowych często więcej.
- Kołki montuje się dopiero po związaniu kleju mocującego płyty.
- W betonie i cegle pełnej zakotwienie wynosi zwykle co najmniej 50-60 mm, a w podłożach lekkich lub drążonych często około 80 mm.
- Talerzyk powinien dociskać płytę, ale jej nie miażdżyć. Zbyt głębokie osadzenie tworzy mostki cieplne i nierówności.
Czy każdą płytę trzeba dodatkowo mocować kołkami
Łączniki mechaniczne stabilizują warstwę ocieplenia, ale nie zastępują kleju. Płyty powinny być najpierw przyklejone do przygotowanego, nośnego podłoża metodą obwodowo-punktową albo na całej powierzchni, zgodnie z instrukcją danego systemu. Po dociśnięciu klej powinien zapewniać wymagany kontakt z murem, często na poziomie co najmniej 40% powierzchni płyty.
W nowych, niskich budynkach dodatkowe mocowanie nie zawsze jest bezwzględnie wymagane. Niektóre systemy dopuszczają samo klejenie w określonych warunkach, na przykład do wysokości około 12 m, przy odpowiednim podłożu, kleju i powierzchni kontaktu. Tego wyjątku nie należy jednak przenosić na każdy dom, ponieważ znaczenie mają także strefy wiatrowe, narożniki i wysokość budynku.
Ja traktuję kołki jako szczególnie ważne przy modernizacji starych elewacji, ocieplaniu wysokich ścian, stosowaniu cięższych warstw wykończeniowych oraz na narożnikach. Jeżeli tynk jest odspojony, mur kruszy się albo podłoże ma nieznaną nośność, samo zwiększenie liczby łączników nie rozwiąże problemu. Najpierw trzeba usunąć słabe warstwy i ocenić, czy ściana w ogóle nadaje się do mocowania.
Jak dobrać kołki do rodzaju ściany
Łącznik składa się z tulei z talerzykiem oraz trzpienia wbijanego lub wkręcanego. Do płyt styropianowych stosuje się modele z trzpieniem tworzywowym albo stalowym, o ile są dopuszczone do pracy w konkretnym systemie ETICS. Talerzyk powinien mieć zwykle minimum 60 mm średnicy, aby rozłożyć nacisk na większej powierzchni izolacji.
| Rodzaj podłoża | Typ łącznika | Przykładowa głębokość zakotwienia |
|---|---|---|
| Beton, cegła pełna, bloczki betonowe | Standardowy kołek z trzpieniem tworzywowym lub stalowym | Najczęściej 50-60 mm |
| Cegła drążona, pustak ceramiczny, silikat perforowany | Łącznik z wydłużoną strefą rozporu, zwykle wkręcany | Często około 80 mm |
| Beton komórkowy, keramzytobeton | Model przeznaczony do podłoży lekkich | Zwykle około 80 mm lub według oceny technicznej |
Podane wartości są orientacyjne. Ostateczna głębokość wynika z dokumentu technicznego konkretnego łącznika, ponieważ różne modele mają różną nośność i strefę rozporu. W przypadku pustaków nie wolno używać przypadkowego kołka przeznaczonego do betonu, gdyż może rozepchnąć cienkie ścianki albo nie uzyskać odpowiedniej przyczepności.
Przeczytaj również: Styropian pod wylewkę - jak uniknąć błędów? Ciepła podłoga na lata
Jak obliczyć długość łącznika
Najprostszy wzór wygląda tak: grubość styropianu + grubość kleju i wyrównania + grubość istniejącego tynku + wymagana głębokość zakotwienia. Jeśli płyta ma 150 mm, warstwa kleju i nierówności około 15 mm, stary tynk 10 mm, a wymagane zakotwienie wynosi 60 mm, potrzebny będzie łącznik o długości co najmniej 235 mm. W praktyce wybiera się najbliższy większy rozmiar, na przykład 240 mm.
Stary tynk można doliczyć do długości kołka, ale nie do głębokości zakotwienia. Łącznik musi przejść przez tę warstwę i osiągnąć nośny materiał konstrukcyjny. Przy zakupie sprawdzam także zakres grubości izolacji podany przez producenta, ponieważ sama długość całkowita nie mówi jeszcze, ile miejsca pozostanie na styropian.
Ile łączników zastosować na metr kwadratowy
Liczbę kołków ustala się na podstawie projektu, wysokości budynku, rodzaju podłoża i obciążeń wiatrem. W typowych domach jednorodzinnych często spotyka się 4-6 łączników na m² w centralnej części ściany. Na narożnikach i w pasach brzegowych liczba może wzrosnąć do 8, a nawet 12 sztuk na m².
| Strefa elewacji | Budynek do około 8 m | Budynek 8-20 m | Budynek powyżej 20 m |
|---|---|---|---|
| Środkowa część ściany | około 4 szt./m² | około 6 szt./m² | około 8 szt./m² |
| Strefa krawędziowa | około 6 szt./m² | około 8 szt./m² | około 12 szt./m² |
To wartości często stosowane dla typowych płyt o wymiarach 100 × 50 cm, a nie uniwersalna reguła dla każdej elewacji. Strefa krawędziowa ma zwykle szerokość od 1 do 2 m, zależnie od geometrii budynku. W narożnikach siła ssąca wiatru jest większa, dlatego zagęszczenie mocowań ma tam realne znaczenie.
Układ powinien być symetryczny i zgodny z instrukcją systemu. Przy czterech łącznikach kołki rozmieszcza się najczęściej w pobliżu narożników płyty, przy sześciu dochodzi mocowanie w środku lub przy połączeniach płyt. Nie montuję ich dokładnie w szczelinach między płytami, chyba że konkretny system przewiduje taki układ.
Jak wykonać montaż krok po kroku
Prace zaczynam dopiero wtedy, gdy klej pod płytami jest związany. Zależnie od temperatury i produktu oznacza to zwykle 24-72 godziny. Płyty powinny tworzyć równą, stabilną powierzchnię, bez pustych miejsc, dużych szczelin i wybrzuszeń.
- Wyznacz układ mocowań. Zaznacz punkty zgodnie z projektem lub instrukcją systemu, uwzględniając narożniki, krawędzie i okolice otworów okiennych.
- Dobierz wiertło i tryb pracy. Średnica otworu musi odpowiadać danemu łącznikowi. Przy pustakach ceramicznych często wierci się bez udaru, aby nie zniszczyć przegród wewnętrznych.
- Wywierć otwór odpowiednio głęboki. Powinien być zwykle o około 10-15 mm głębszy niż planowana głębokość zakotwienia.
- Usuń pył z otworu. Zwierciny mogą zablokować tuleję i zmniejszyć skuteczność rozparcia.

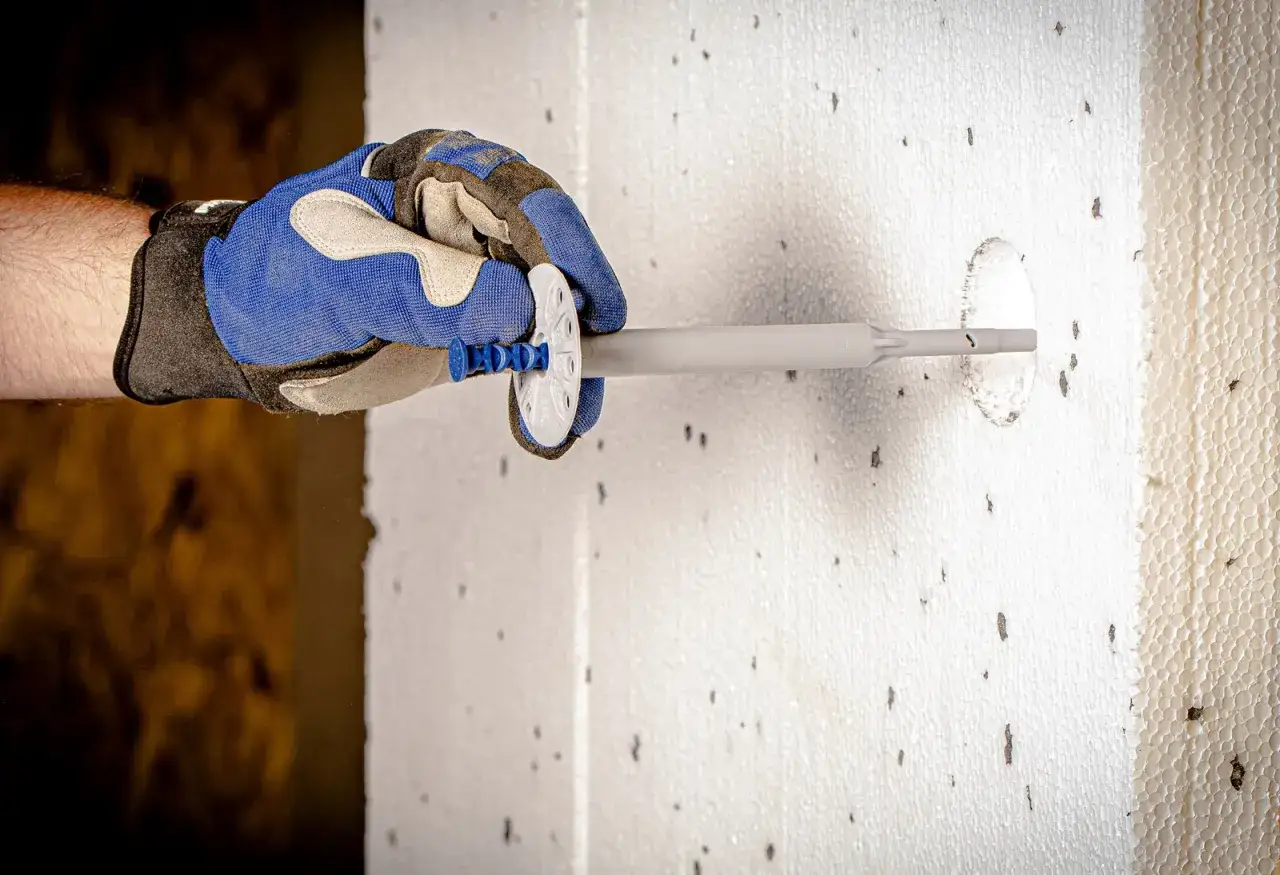

- Włóż tuleję przez styropian. Talerzyk ma oprzeć się na powierzchni płyty i lekko ją docisnąć.
- Osadź trzpień. W zależności od modelu wbij go młotkiem albo wkręć właściwym bitem. Nie uderzaj z dużą siłą, jeśli talerzyk zaczyna zagłębiać się w izolację.

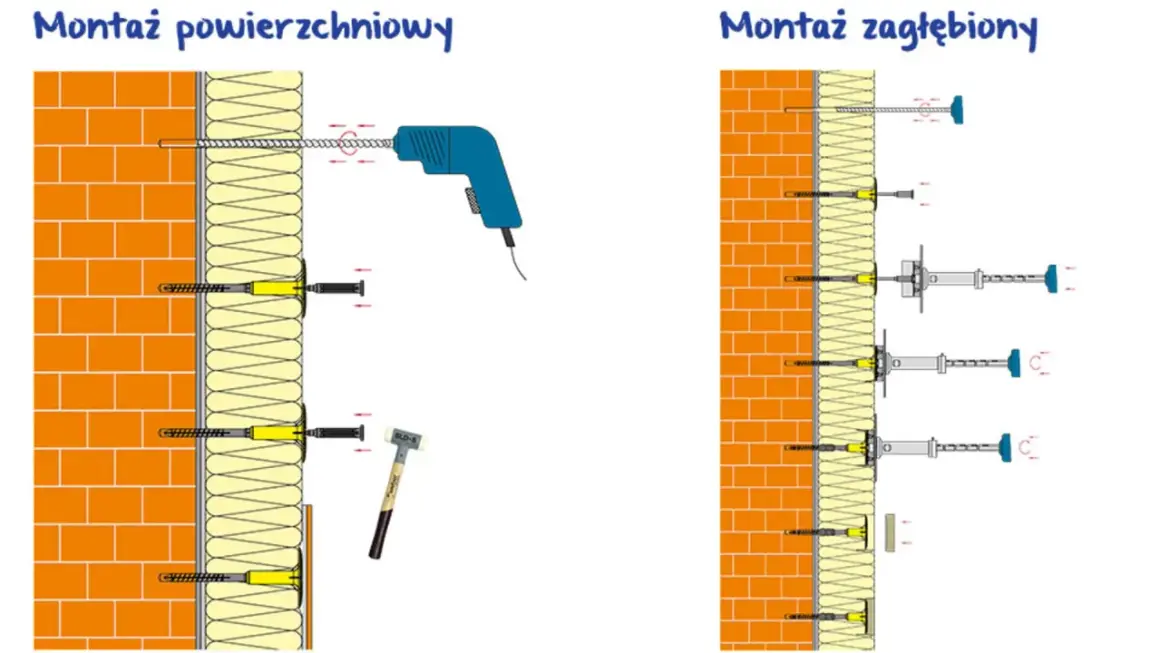

- Zamknij zagłębienia. Przy montażu zagłębionym użyj systemowych zaślepek ze styropianu. Przy montażu powierzchniowym przykrycie talerzyka warstwą kleju powinno być wykonane zgodnie z technologią producenta.
Najwięcej problemów pojawia się przy wierceniu w niejednorodnym murze. Jeżeli wiertło nagle wpada w pustkę albo otwór wychodzi w spoinie, nie wciskam na siłę tego samego kołka. W takiej sytuacji trzeba zastosować model przeznaczony do danego podłoża lub skonsultować rozwiązanie z wykonawcą i producentem systemu.
Najczęstsze błędy i realny koszt mocowania
Do typowych błędów należy użycie zbyt krótkich kołków, montaż przed związaniem kleju, nadmierne zagłębianie talerzyków oraz pomijanie stref krawędziowych. Często widuję też łączniki wciśnięte w słaby tynk zamiast zakotwione w murze. Taka elewacja może wyglądać dobrze w dniu odbioru, ale jej odporność na wiatr będzie przypadkowa.
- Nie oszczędzaj na długości. Kołek powinien pracować w ścianie nośnej, a nie tylko w warstwie tynku.
- Nie mieszaj systemów bez powodu. Klej, siatka, grunt i łączniki powinny być kompatybilne.
- Nie dokręcaj za mocno. Zgnieciony styropian tworzy punktową nierówność widoczną pod tynkiem.
- Nie zostawiaj mostków cieplnych. Przy styropianie grafitowym szczególnie dobrze sprawdzają się łączniki z ograniczonym punktowym przenikaniem ciepła i zaślepkami.
Orientacyjnie paczka 100 standardowych łączników o długości około 200 mm kosztuje w sprzedaży detalicznej około 60-130 zł. Przy sześciu sztukach na m² jedno opakowanie wystarcza na około 16 m², dlatego na elewację 100 m² trzeba kupić co najmniej siedem paczek, z niewielkim zapasem. Modele stalowe, zagłębiane i przeznaczone do trudnych podłoży mogą kosztować wyraźnie więcej.
Robocizna zwykle jest liczona razem z klejeniem płyt i wykonaniem warstwy zbrojonej, dlatego trudno uczciwie podać jedną stawkę za samo wiercenie i osadzanie kołków. W ofercie trzeba sprawdzić, czy cena obejmuje otwory, oczyszczenie, montaż, zaślepki oraz poprawki powierzchni. To drobne elementy, ale właśnie na nich często powstają późniejsze dopłaty.
Co sprawdzić przed przykryciem izolacji klejem
Przed wykonaniem warstwy zbrojonej robię prostą kontrolę całej elewacji. Każdy talerzyk powinien stabilnie dociskać płytę, żadna płyta nie może się ruszać, a powierzchnia musi być równa. Uszkodzone miejsca po zbyt głębokim montażu należy uzupełnić materiałem izolacyjnym, nie samą grubą warstwą kleju.
Jeśli budynek jest wysoki, stoi w miejscu szczególnie narażonym na wiatr albo ma ściany z pustaków o niepewnej nośności, rozsądne jest wykonanie próby wyrywania łączników. Koszt takiego sprawdzenia jest niewielki w porównaniu z naprawą odspojonej elewacji. Przy prostym domu jednorodzinnym najważniejsze pozostają jednak trzy rzeczy: właściwy kołek, prawidłowa głębokość i zagęszczenie mocowań przy krawędziach.
Dobrze wykonane mocowanie nie powinno być widoczne po otynkowaniu. Jeżeli po zakończeniu prac widać regularne plamy, krążki lub zagłębienia, zwykle oznacza to zbyt głębokie osadzenie, brak zaślepek albo nierówne dociśnięcie talerzyków. Takie szczegóły wpływają nie tylko na wygląd, lecz także na trwałość i izolacyjność całej ściany.
Najbezpieczniej traktować zalecenia dotyczące liczby i długości kołków jako część kompletnego systemu ociepleń. Dobra izolacja to nie maksymalna liczba łączników, lecz spójne połączenie kleju, styropianu, kołków i warstwy zbrojonej, dopasowane do konkretnej ściany oraz warunków pracy budynku.
