Wskaźnik przepływu w podłogówce - Jak ustawić i czytać?

Czym jest wskaźnik przepływu i jak działa

To w praktyce przepływomierz o zmiennym przekroju. W środku pracuje pływak, który unosi się w zwężającej się rurce, a jego położenie odpowiada ilości medium przepływającego przez obieg. Im większy przepływ, tym wyżej unosi się pływak, aż układ osiągnie równowagę między siłą strumienia a ciężarem elementu pomiarowego.

W instalacjach grzewczych taki element daje mi jedną bardzo ważną rzecz: bezpośredni odczyt przepływu bez zgadywania i bez żonglowania tabelami w czasie regulacji. W klasycznych konstrukcjach przepływomierz działa najlepiej w pionie, bo położenie pływaka zależy od grawitacji. W gotowych rozdzielaczach warto jednak trzymać się instrukcji producenta, bo konkretna budowa bywa przystosowana do montażu w określonej pozycji.

Najbardziej cenię w tym rozwiązaniu prostotę: widać, czy obieg ma przepływ, czy jest zdławiony, czy w ogóle „żyje”. To właśnie dlatego ten element nie jest ozdobą rozdzielacza, tylko narzędziem do codziennego strojenia instalacji. Od tego przechodzi się już prosto do pytania, po co właściwie ta regulacja jest aż tak istotna.

Dlaczego w ogrzewaniu podłogowym to ma tak duże znaczenie

Podłogówka składa się z wielu pętli, a każda z nich ma inną długość, średnicę i opór hydrauliczny. Jeśli wszystkie ustawisz „na oko” tak samo, krótsze obiegi zwykle przejmą więcej wody, a dłuższe będą niedogrzane. Efekt jest przewidywalny: jeden pokój robi się zbyt ciepły, drugi zostaje chłodniejszy, a pompa zaczyna pracować mniej ekonomicznie.

Właśnie tu wchodzi w grę równoważenie hydrauliczne, czyli takie ustawienie przepływów, żeby każdy obieg dostał tyle medium, ile rzeczywiście potrzebuje. Gdy robię to poprawnie, instalacja przestaje walczyć sama ze sobą. Nie ma sensu pompować więcej i więcej, jeśli problemem jest złe rozdzielenie wody między pętlami, a nie sam brak mocy źródła ciepła.

• Krótsze pętle zwykle mają mniejszy opór i łatwiej „kradną” przepływ.
• Dłuższe obiegi częściej wymagają większej cierpliwości przy regulacji.
• Zbyt duży przepływ nie zawsze grzeje lepiej, bo potrafi podnosić hałas i pogarszać stabilność pracy układu.
• Za mały przepływ oznacza niedogrzanie pomieszczenia mimo poprawnej temperatury zasilania.

Jeżeli po tej części masz już w głowie, że sam odczyt nie wystarczy, to następny krok jest prosty: trzeba umieć te wskazania poprawnie interpretować. I właśnie temu służy kolejny fragment.

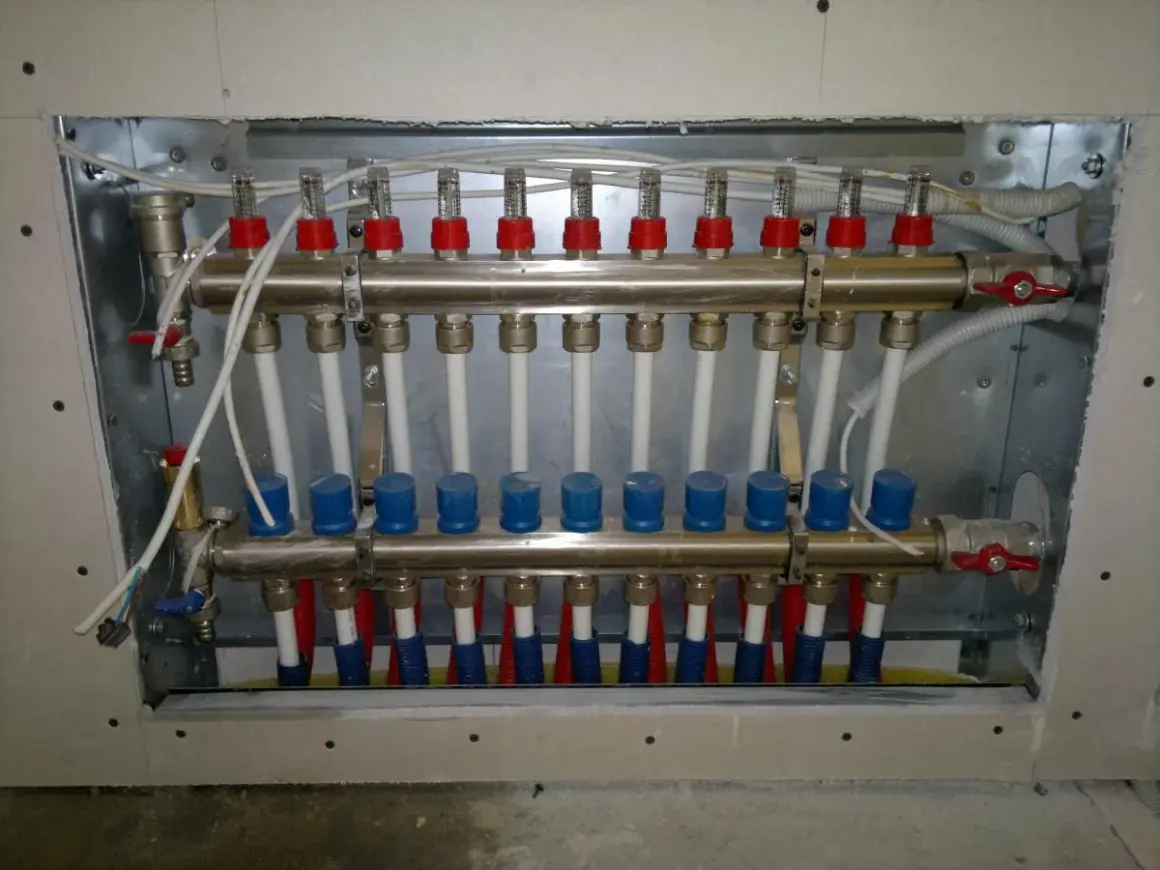

Jak czytać wskazania rotametru w podłogówce

Przy odczycie zawsze patrzę prostopadle do skali. To drobiazg, ale bardzo ważny, bo przy patrzeniu pod kątem łatwo wpaść w błąd paralaksy, czyli zafałszować odczyt tylko dlatego, że spojrzenie nie jest ustawione idealnie na wprost. W praktyce odczytuję wartość podaną w l/min i sprawdzam, czy pływak stoi stabilnie, czy drży, skacze albo opada.

Najczęściej robię to w trzech krokach:

1. Sprawdzam, czy pętla jest otwarta i instalacja pracuje stabilnie.
2. Odczytuję wartość bez pośpiechu, patrząc na skalę na wprost.
3. Porównuję kilka obiegów między sobą, zamiast oceniać tylko jeden wskaźnik.

Jeśli skala jest zabrudzona, zaparowana albo pływak pracuje nierówno, nie ufam odczytowi w ciemno. Wtedy najpierw szukam przyczyny technicznej, a dopiero potem koryguję przepływ. Dla użytkownika domu to ważne, bo nie każdy „dziwny” wynik oznacza awarię. Często to tylko sygnał, że układ potrzebuje odpowietrzenia, czyszczenia albo delikatnej korekty nastaw.

Ta umiejętność jest przydatna szczególnie wtedy, gdy chcesz przejść od samego podglądu do regulacji. I właśnie ten etap zwykle daje największą poprawę komfortu.

Jak ustawić przepływy krok po kroku

Regulację zaczynam od projektu, jeśli go mam. To najlepszy punkt odniesienia, bo pokazuje, jaki przepływ powinien dostać każdy obieg. Bez tego łatwo wejść w zgadywanie, a w podłogówce zgadywanie zwykle kończy się dodatkowymi poprawkami po kilku dniach.

1. Odpowietrzam instalację i upewniam się, że filtr nie jest przytkany.
2. Uruchamiam pompę i zostawiam system na chwilę, żeby się ustabilizował.
3. Ustawiam dłuższe pętle jako punkt wyjścia, a krótsze koryguję później.
4. Zmiany wprowadzam małymi krokami, zwykle po 0,1-0,2 l/min, jeśli skala na to pozwala.
5. Po każdej większej korekcie daję instalacji 12-24 godziny na reakcję.
6. Na końcu sprawdzam temperatury w pomieszczeniach, a nie tylko same wskazania na rozdzielaczu.

Ważne jest też to, czego nie robić. Nie koryguję wszystkiego jednocześnie, nie podkręcam pompy bez powodu i nie oceniam efektu po kilku minutach. Podłoga reaguje wolno, więc zbyt szybka ocena prowadzi do fałszywych wniosków. Jeśli po regulacji jeden pokój nadal odstaje, problem może leżeć nie w przepływie, ale w temperaturze zasilania, mieszaczu, izolacji albo samym doborze strefy.

Gdy znam już sposób ustawiania, zostaje pytanie praktyczne: jaki zakres i jaki typ rozdzielacza w ogóle wybrać. To ważniejsze, niż wielu inwestorów zakłada na starcie.

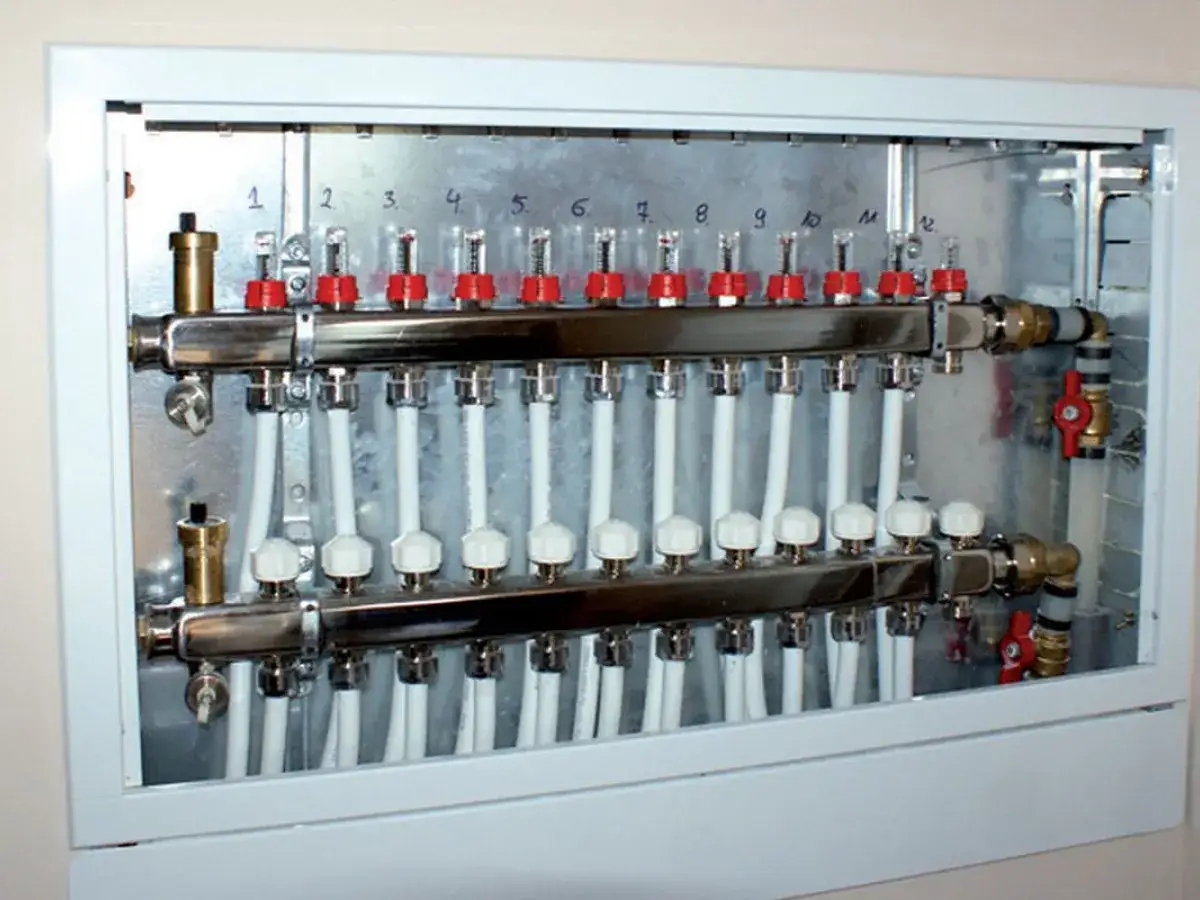

Jak dobrać zakres i typ rozdzielacza

Przy doborze patrzę przede wszystkim na to, czy zakres skali odpowiada realnym potrzebom instalacji. Zbyt szeroka skala utrudnia precyzyjny odczyt, a zbyt wąska szybko okazuje się niewystarczająca. W domowych układach najczęściej spotyka się zakresy 0-2,5, 0-4 oraz 0-5 l/min, ale sam zakres zawsze powinien wynikać z projektu.

Poza zakresem patrzę też na kilka konkretów: materiał wykonania, możliwość odcięcia obiegu, łatwość czyszczenia wziernika, odporność na temperaturę oraz zgodność z medium. W instalacjach mieszanych, chłodniczych albo z dodatkiem glikolu te różnice przestają być detalem, a zaczynają decydować o trwałości. Ja zwykle wolę rozwiązanie trochę bardziej przemyślane niż najtańsze, bo później oszczędza to serwis i nerwy.

Jeśli rozdzielacz ma pracować latami bez ciągłego rozkręcania, warto od razu zadbać o prosty dostęp do elementów regulacyjnych. Dzięki temu serwis nie zamienia się w demontaż połowy szafki. Z tak dobranym sprzętem łatwiej też zauważyć, kiedy problem nie leży już w wyborze osprzętu, tylko w samym sposobie regulacji.

Najczęstsze błędy przy regulacji i co naprawdę oznaczają

W praktyce widzę kilka powtarzalnych błędów. Pierwszy to ustawianie wszystkich obiegów identycznie, bez względu na ich długość. Drugi to regulacja bez odpowietrzenia, kiedy wskazania skaczą, bo w układzie wciąż siedzi powietrze. Trzeci to ocenianie efektu po zbyt krótkim czasie, gdy podłoga jeszcze nie zdążyła zareagować.

• Równe nastawy dla wszystkich pętli - zwykle prowadzą do nierównych temperatur w pokojach.
• Zbyt szybkie korekty - łatwo wtedy przeregulować instalację i pogorszyć komfort.
• Ignorowanie filtra - zanieczyszczenia potrafią ograniczyć przepływ bardziej, niż się wydaje.
• Brak odpowietrzenia - powoduje niestabilne wskazania i słabszy odbiór ciepła.
• Maskowanie problemu pompą - podnoszenie wydajności bez równoważenia pętli rzadko daje trwały efekt.

Jeżeli odczyt na jednej pętli spada do zera albo przepływ zachowuje się niestabilnie, nie zakładam od razu awarii samego wskaźnika. Najpierw sprawdzam, czy zawór nie jest przymknięty, czy obieg jest odpowietrzony, czy filtr jest czysty i czy siłownik faktycznie nie domyka pętli. To zwykle oszczędza czas, bo źródło problemu bywa banalne, a nie kosztowne.

Po tej liście łatwo odróżnić zwykłą korektę od sytuacji, w której instalacja wymaga głębszego sprawdzenia. I właśnie tym kończę temat: czym jeszcze warto się kierować, zanim uzna się układ za dobrze ustawiony.

Co jeszcze sprawdzam, zanim uznam instalację za dobrze ustawioną

Najpierw patrzę na temperaturę zasilania i to, czy odpowiada założeniom całego systemu. Potem sprawdzam, czy pompa nie pracuje zbyt głośno, czy podłoga oddaje ciepło równomiernie i czy różnice między pomieszczeniami nie rosną po kilku godzinach. Sam wskaźnik przepływu jest ważny, ale nie zastępuje oceny całej instalacji.

• przepływy są stabilne po 12-24 godzinach pracy,
• pętle o różnej długości nie wykazują skrajnych różnic w zachowaniu,
• filtr, odpowietrzenie i pompa nie zaburzają odczytu,
• regulacja daje się odtworzyć po serwisie lub przerwie w pracy instalacji,
• komfort w pomieszczeniach poprawia się bez nadmiernego podnoszenia temperatury zasilania.

Jeśli mam być szczery, dobrze ustawiony przepływ robi większą różnicę, niż wielu osobom się wydaje. Podłogówka staje się wtedy cichsza, stabilniejsza i po prostu rozsądniejsza w eksploatacji. A to właśnie w ogrzewaniu liczy się najbardziej: nie sam efekt „grzeje”, tylko to, czy grzeje równomiernie, przewidywalnie i bez niepotrzebnych strat.
