Wymiary paneli fotowoltaicznych mają większe znaczenie, niż wielu inwestorów zakłada na starcie: wpływają na układ na dachu, liczbę modułów, wagę konstrukcji i to, czy instalację da się sensownie dopasować do domu z pompą ciepła. W tym tekście pokazuję, jakie formaty dominują dziś na rynku, ile miejsca naprawdę zajmują i kiedy lepiej wybrać mniejsze moduły, a kiedy większe. Dorzucam też praktyczne wskazówki, które pomagają uniknąć kosztownych błędów przy projektowaniu instalacji.
Najważniejsze liczby, które warto znać przed wyborem modułów
- Na dachach domów najczęściej spotyka się moduły o długości mniej więcej 1,7-2,28 m i szerokości około 1,0-1,13 m.
- Jednostkowa moc nowoczesnych paneli domowych często mieści się w widełkach 400-585 W, ale sam wat nie mówi jeszcze wszystkiego o wymiarach.
- Jeden moduł waży zwykle około 20-32 kg, więc nośność dachu i sposób montażu trzeba sprawdzić przed zakupem.
- Do realnego projektu trzeba doliczyć miejsca na marginesy, przejścia serwisowe i przeszkody dachowe, a nie tylko samą powierzchnię modułów.
- Jeśli instalacja ma wspierać ogrzewanie domu lub pompę ciepła, ważniejsza od „największego panelu” jest roczna produkcja energii i dopasowanie do połaci.
Jakie rozmiary modułów spotyka się najczęściej
W praktyce rynek nie opiera się na jednym sztywnym formacie. Najczęściej widzę dziś trzy grupy wymiarów: kompaktowe moduły domowe, średnie panele o większej mocy oraz duże formaty przeznaczone do prostych połaci albo większych instalacji. Różnica między nimi nie sprowadza się tylko do centymetrów. Zmienia się też masa, liczba ogniw i to, jak łatwo ułożyć cały system na dachu.
| Format spotykany w praktyce | Typowe wymiary | Typowa masa | Przykładowa moc | Gdzie sprawdza się najlepiej |
|---|---|---|---|---|
| Kompaktowy moduł domowy | ok. 1675-1722 × 992-1134 × 30-35 mm | ok. 20-23,5 kg | ok. 390-435 W | Małe i skomplikowane dachy, dużo przeszkód, ograniczona powierzchnia |
| Popularny format średni | 1961 × 1134 × 30 mm | ok. 23-24 kg | ok. 475-505 W | Nowoczesne dachy domów jednorodzinnych, gdy liczy się kompromis między mocą a gabarytem |
| Duży format | 2278 × 1134 × 30-35 mm | ok. 27-32 kg | ok. 540-585 W | Duże, proste połacie i instalacje, w których liczy się mniej sztuk na tej samej powierzchni |
| Bardzo duży format | ok. 2172-2384 × 1303 × 33 mm | zwykle ponad 30 kg | ok. 620-700 W | Grunty, dachy przemysłowe i projekty, w których gabaryt nie jest ograniczeniem |
To ważne, bo zewnętrznie podobne moduły mogą różnić się o kilkanaście centymetrów długości, a to już potrafi zadecydować o tym, czy na połaci zmieści się dodatkowy rząd paneli albo czy trzeba przesunąć cały układ. Na tym etapie nie patrzę jeszcze na samą moc, tylko na to, czy format realnie pasuje do dachu. Kiedy to jest jasne, można przejść do pytania, które najczęściej wprowadza inwestorów w błąd: dlaczego większy panel nie zawsze oznacza proporcjonalnie lepszy wybór.

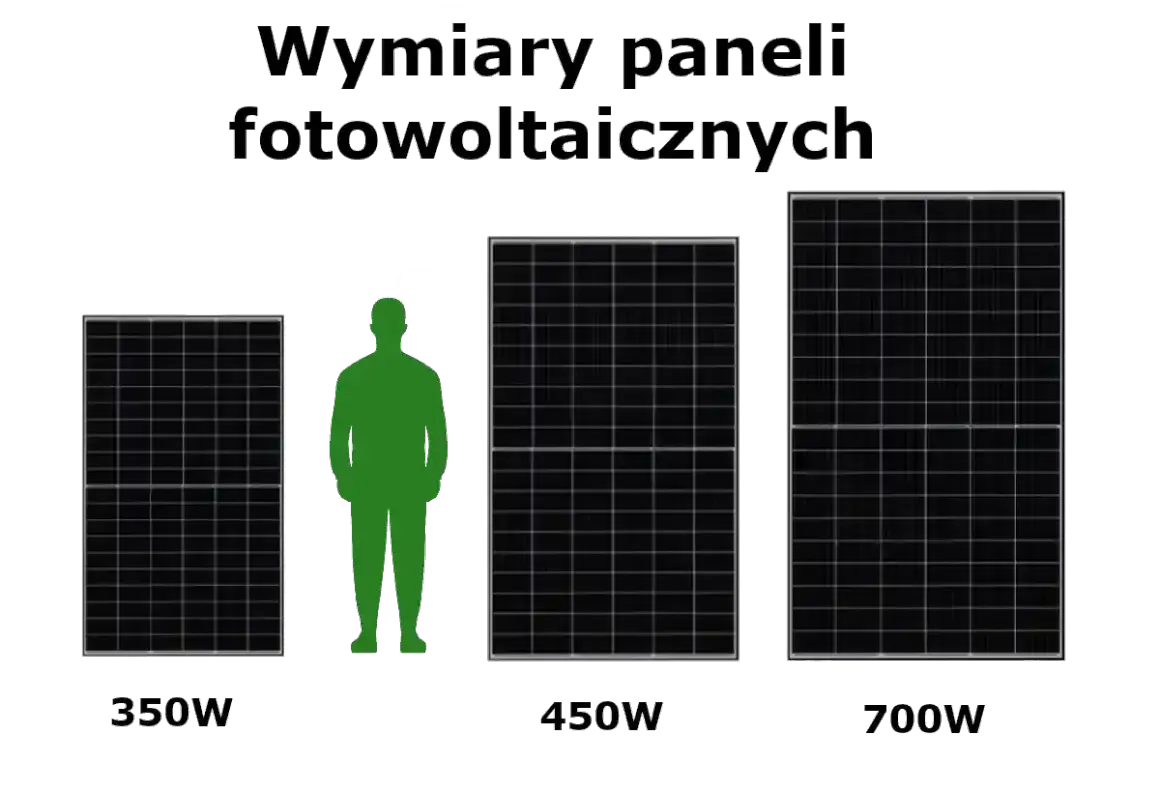

Dlaczego moc nie rośnie proporcjonalnie do wielkości panelu
Najprościej mówiąc: większy moduł zwykle ma większą moc, ale nie dlatego, że „lepiej produkuje”, tylko dlatego, że ma większą powierzchnię aktywną. W nowoczesnych panelach domowych uzyskuje się dziś mniej więcej podobną gęstość mocy na metr kwadratowy, więc dwa moduły o różnym formacie mogą dawać zbliżony efekt na tej samej powierzchni dachu, jeśli są z tej samej klasy technologicznej. W praktyce najważniejsze jest więc nie tylko ile watów ma panel, ale ile watów daje z metra i jak układa się na połaci.
Co oznacza liczba ogniw
Oznaczenia typu 108 albo 144 ogniwa nie są przypadkowe. Często oznaczają moduły typu half-cell, czyli z ogniwami przeciętymi na pół, co pomaga ograniczyć straty i poprawia zachowanie panelu w cieniu. W praktyce 108 ogniw to zazwyczaj format zbliżony do 54 pełnych ogniw, a 144 ogniwa odpowiadają większym modułom zbliżonym do 72 pełnych ogniw. Dla użytkownika ważne jest to, że taki zapis mówi sporo o rozmiarze i zastosowaniu panelu, nawet jeśli sama nazwa modelu brzmi technicznie i mało intuicyjnie.
Przeczytaj również: Jaki grzejnik do pokoju 12m2? Wybierz najlepszy i oszczędzaj na ogrzewaniu
Skąd biorą się różnice między podobnymi panelami
Na podobną moc końcową wpływają też wielkość wafli krzemowych, sprawność ogniw, liczba busbarów, technologia TOPCon oraz konstrukcja ramy. Dlatego dwa moduły po 500 W mogą mieć wyraźnie inne wymiary. Z mojego punktu widzenia to dobry moment, żeby przestać patrzeć wyłącznie na samą etykietę mocy: nowoczesny panel może dawać więcej energii bez dramatycznego wzrostu gabarytu, ale nie ma tu cudów. Jeśli producent podnosi moc, zwykle robi to dzięki lepszej technologii albo większej powierzchni, a nie magicznemu skróceniu wymiarów. To prowadzi wprost do kolejnego pytania: ile miejsca trzeba zostawić na dachu, żeby taki układ faktycznie dało się zamontować.
Ile miejsca trzeba na dachu, żeby instalacja miała sens
Ja zwykle zaczynam od pomiaru powierzchni netto, a nie od „suchego” metrażu całej połaci. Na dachu trzeba odjąć kominy, okna połaciowe, wyłazy, strefy przy krawędziach i miejsca serwisowe. Dopiero potem liczy się realny układ modułów. Prosty wzór, którego używam na etapie wstępnej oceny, wygląda tak: powierzchnia jednego modułu × liczba sztuk + 10-20% zapasu. Przy dachach prostych ten zapas bywa bliżej dolnej granicy, przy skomplikowanych połaciach rośnie błyskawicznie.
- Zmierz długość i szerokość połaci w miejscu, gdzie moduły mogą pracować bez zacienienia.
- Odejmij przeszkody dachowe i zostaw margines przy krawędziach oraz koszach.
- Sprawdź, czy lepszy będzie montaż w pionie czy w poziomie.
- Porównaj wynik z wymiarem konkretnego modelu, a nie z ogólną mocą instalacji.
Dla orientacji: 10 modułów o wymiarach 1722 × 1134 mm zajmuje netto około 19,5 m², ale po doliczeniu odstępów i konstrukcji trzeba myśleć raczej o 22-24 m². Dziesięć dużych paneli 2278 × 1134 mm to już netto około 25,8 m², a w praktyce bliżej 29-32 m². Ta różnica potrafi przesądzić o tym, czy dach da się wykorzystać w pełni, czy trzeba zejść z liczby modułów. Kiedy powierzchnia jest policzona uczciwie, trzeba jeszcze sprawdzić ciężar całej konstrukcji.
Waga paneli i nośność dachu to nie detal techniczny
Sam moduł waży zwykle od około 20 do 32 kg, ale to nie jest jedyne obciążenie. Dochodzi system montażowy, sposób kotwienia, wiatr, śnieg i ewentualny balast na dachu płaskim. W praktyce patrzę na to tak: jeden panel nie wygląda groźnie, ale kilkanaście czy kilkadziesiąt sztuk w połączeniu z konstrukcją zaczyna być już pełnoprawnym obciążeniem dla dachu. Na starszych budynkach ten temat trzeba sprawdzać szczególnie uważnie.
- Na dachu skośnym ciężar rozkłada się zwykle korzystniej, ale więźba i pokrycie nadal muszą mieć odpowiedni zapas.
- Na dachu płaskim układ z balastem potrafi ważyć zauważalnie więcej niż same moduły.
- Przy słabszej konstrukcji lepiej wybrać lżejszy i prostszy układ niż upychać największe dostępne panele.
- Jeżeli dach ma już swoje lata, sens ma nie tylko projekt PV, ale też krótka ocena stanu konstrukcji.
To właśnie tutaj wielu inwestorów popełnia błąd: wybiera większy moduł, bo ma „lepszy parametr na papierze”, a potem okazuje się, że transport na dach, obciążenie i rozmieszczenie mocowań robią z projektu dużo trudniejszy temat. Gdy konstrukcja jest bezpieczna, można spokojnie porównać, czy większy format rzeczywiście się opłaca.
Kiedy większy format pomaga, a kiedy komplikuje montaż
Większy moduł ma jedną bardzo praktyczną zaletę: przy prostym dachu pozwala szybciej zbudować dużą moc z mniejszej liczby sztuk. To oznacza mniej połączeń, zwykle prostsze okablowanie i często korzystniejszy koszt osprzętu, czyli tego wszystkiego, co tworzy instalację poza samymi panelami. Ale na dachu z kominami, lukarnami, oknami i załamaniami większy panel zaczyna przeszkadzać, bo trudniej go „wcisnąć” w dostępny układ.
| Kryterium | Moduły mniejsze | Moduły większe |
|---|---|---|
| Dopasowanie do dachu | Lepsze przy wielu przeszkodach | Lepsze na dużych, prostych połaciach |
| Liczba sztuk | Więcej elementów do zamontowania | Mniej elementów, prostszy układ |
| Transport i wniesienie | Łatwiejsze logistycznie | Trudniejsze, zwłaszcza na wyższych budynkach |
| Koszt osprzętu | Zwykle wyższy przy tej samej mocy | Często niższy przy dużej, prostej instalacji |
| Ryzyko utraty miejsca | Mniejsze | Większe, jeśli dach ma nieregularny kształt |
W mojej ocenie tu właśnie najłatwiej odróżnić projekt sensowny od projektu „na siłę”. Jeśli dach jest prosty i duży, większy format ma sens. Jeśli połacie są trudne, mniejszy moduł bardzo często okazuje się bardziej praktyczny, nawet jeśli na pierwszy rzut oka wydaje się mniej atrakcyjny. A gdy instalacja ma jeszcze wspierać ogrzewanie domu, ta decyzja staje się ważniejsza niż zwykle.
Jak dobrać moduły, gdy instalacja ma wspierać ogrzewanie domu
Przy ogrzewaniu elektrycznym i pompie ciepła nie projektuję instalacji pod samą zimę, tylko pod roczny bilans energii. To ważne, bo właśnie zimą zapotrzebowanie na prąd rośnie, a uzysk z PV spada. W praktyce oznacza to, że sam wybór większych paneli nie rozwiąże problemu niskiej produkcji w grudniu czy styczniu. Liczy się suma: sensowna powierzchnia dachu, dobrze dobrana moc instalacji i format modułów, który da się zamontować bez strat na układzie.
Jeśli dach jest ograniczony, szukam modułów o dobrej sprawności i rozsądnym formacie, a nie po prostu największych dostępnych sztuk. Jeśli połacie są duże i proste, można pójść w większe panele, bo wtedy łatwiej zbudować moc potrzebną do wsparcia pompy ciepła, grzałki w zasobniku czy innych urządzeń grzewczych. Dla domu ogrzewanego prądem najgorszym błędem jest myślenie, że wystarczy „jakiś duży panel”. Znacznie ważniejsze jest to, czy instalacja będzie dobrze pracować przez cały rok, a nie tylko na etapie wyceny.
- Przy małym dachu lepiej postawić na moduły, które dają więcej mocy z jednego metra niż na sam największy wymiar.
- Przy dużej, prostej połaci większe moduły mogą obniżyć koszt montażu i uprościć układ kabli.
- Przy pompie ciepła trzeba patrzeć na roczne zużycie energii, a nie na jednorazowy „peak” mocy urządzenia.
- Przy zacienieniach i trudnym układzie dachu elastyczność montażu zwykle wygrywa z maksymalnym gabarytem.
Jeżeli instalacja ma realnie obniżyć rachunki za ogrzewanie, najpierw trzeba policzyć dach i zużycie energii, a dopiero potem wybierać konkretny format panelu. To prowadzi do ostatniej rzeczy, którą zawsze sprawdzam przed złożeniem zamówienia.
Zanim zamówisz moduły, sprawdź te trzy szczegóły
Na końcu projektu zostają detale, które potrafią oszczędzić najwięcej nerwów. Pierwszy to dokładny wymiar z karty katalogowej, a nie ogólna nazwa serii. Drugi to sposób montażu: pion, poziom i realny układ względem komina, okna i strefy serwisowej. Trzeci to zgodność wymiaru i masy z konstrukcją dachu, zwłaszcza jeśli budynek ma starszą więźbę albo dach płaski z balastem.
- Sprawdź długość, szerokość i grubość konkretnego modelu, bo różnice między seriami bywają większe, niż wyglądają na zdjęciach.
- Porównaj projekt z rzeczywistą połacią, a nie tylko z metrażem „z rzutu”.
- Upewnij się, że montaż nie będzie utrudniony przez transport, wysokość budynku albo brak miejsca przy krawędziach.
- Jeśli instalacja ma zasilać ogrzewanie, nie poświęcaj dopasowania do dachu w imię kilku dodatkowych watów na papierze.
Jeśli mam zostawić jedną praktyczną regułę, to taką: najpierw sprawdź dach, potem porównuj panele. Sam format modułu rzadko decyduje o sukcesie instalacji, ale bardzo często decyduje o tym, czy cały projekt da się zrobić bez kompromisów, których później żałuje się przez lata.
