Budowa zaworu trójdrogowego jest prosta tylko z pozoru: trzy króćce, korpus, element regulacyjny i sposób sterowania decydują o tym, czy instalacja grzewcza pracuje stabilnie. W praktyce taki zawór miesza strumienie wody o różnych temperaturach albo przełącza przepływ między dwoma obiegami, dzięki czemu łatwiej chronić kocioł, ustawić komfort na podłogówce i ograniczyć straty energii. W tym tekście pokazuję, z czego składa się zawór, jak działa, gdzie ma sens i na co patrzeć przy doborze oraz montażu.
Najważniejsze elementy i zasada pracy w jednym miejscu
- Najczęściej spotkasz korpus z trzema przyłączami, element mieszający lub przełączający oraz ręczne pokrętło albo siłownik.
- W układzie mieszającym zawór łączy wodę gorącą z chłodniejszym powrotem, a w przełączającym kieruje strumień do jednego z dwóch obiegów.
- W instalacjach c.o. najczęściej służy do ochrony powrotu kotła, zasilania podłogówki i stabilizacji temperatury w obiegu.
- Dobór zależy głównie od średnicy DN, współczynnika Kvs, zakresu temperatury i tego, czy zawór ma pracować ręcznie, termostatycznie czy z siłownikiem.
- Źle podłączone porty albo zbyt mały Kvs szybko odbijają się na temperaturze, hałasie i zużyciu energii.
Z czego składa się zawór 3-drogowy
Ja patrzę na taki element przede wszystkim jak na precyzyjny rozdzielacz przepływu. Sam korpus nie robi całej roboty, bo o efekcie końcowym decyduje to, co dzieje się w środku: który kanał jest otwarty, który przymknięty i jak duży jest udział poszczególnych strumieni.
| Element | Rola | Co to znaczy w praktyce |
|---|---|---|
| Korpus | Mieści kanały przepływowe i uszczelnienia | W mniejszych instalacjach zwykle spotkasz mosiądz, w większych także żeliwo. |
| Króćce A, B, AB | Tworzą trzy punkty przyłączenia | Trzeba je podłączyć zgodnie ze schematem producenta, a nie intuicją. |
| Element regulacyjny | Zmienia przekrój przepływu | To on decyduje, ile gorącej i chłodniejszej wody zostanie zmieszane albo gdzie trafi strumień. |
| Uszczelnienia | Ograniczają przeciek wewnętrzny | Ich zużycie najczęściej objawia się pływaniem temperatury i gorszą stabilnością układu. |
| Pokrętło lub siłownik | Umożliwia ręczne albo automatyczne sterowanie | Ręczne rozwiązanie jest prostsze, a napęd z regulatorem daje lepszą kontrolę nad instalacją. |
W zaworach obrotowych element wewnętrzny zwykle obraca się o 90°, a w rozwiązaniach liniowych przesuwa się na niewielkim skoku. Dlatego dwa modele o podobnym przeznaczeniu mogą wyglądać zupełnie inaczej i mieć inną charakterystykę pracy. Najbezpieczniej zawsze opierać się na oznaczeniach producenta, bo sama litera na korpusie nie wystarcza, jeśli nie ma się schematu pod ręką.
Kiedy już wiadomo, z czego składa się urządzenie, łatwiej zrozumieć, co dzieje się wewnątrz podczas pracy.

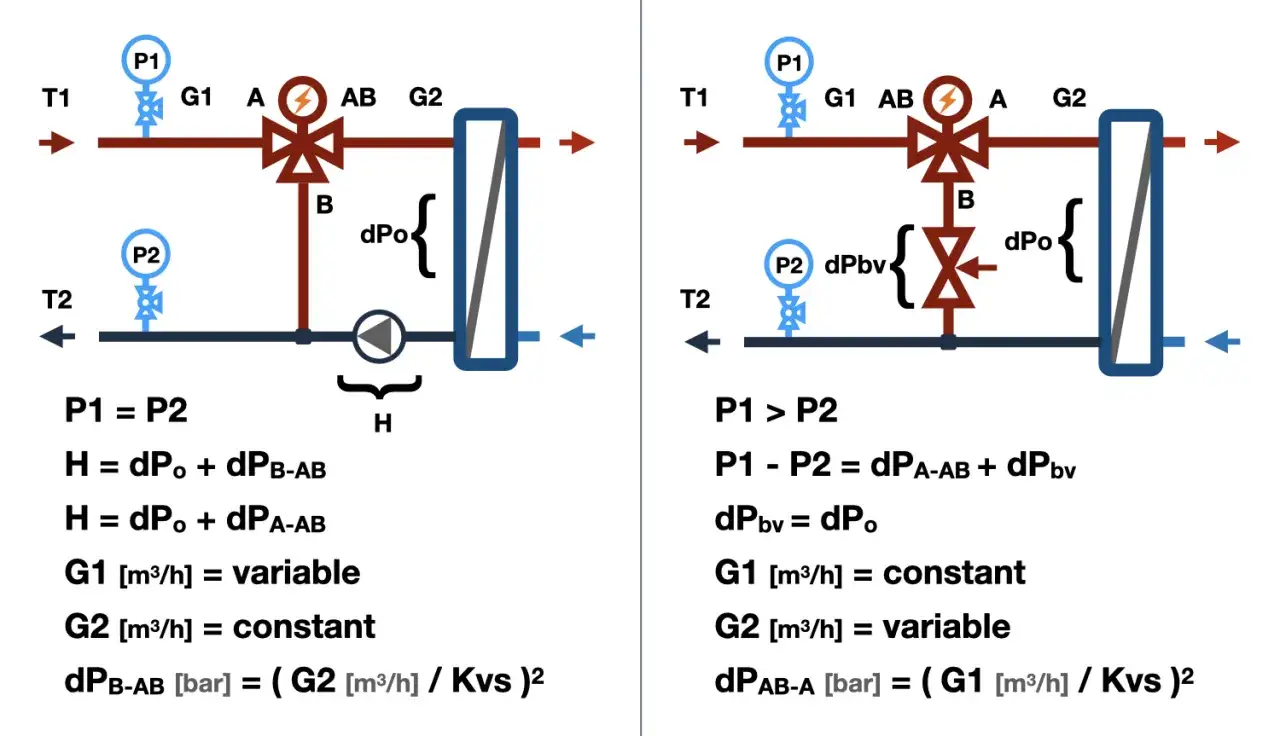

Jak działa podczas mieszania i przełączania przepływu
W praktyce najważniejsze jest dla mnie rozróżnienie dwóch trybów. Jeden ma utrzymać możliwie stałą temperaturę zasilania, drugi ma przekierować strumień tam, gdzie jest akurat potrzebny. To niby drobna różnica, ale od niej zależy całe zastosowanie zaworu w instalacji.
| Tryb pracy | Co robi zawór | Efekt dla instalacji |
|---|---|---|
| Mieszający | Łączy gorący strumień z chłodniejszym powrotem | Ustala temperaturę odpowiednią dla obiegu, np. podłogówki albo ochrony powrotu kotła. |
| Przełączający | Kieruje jeden strumień do jednego z dwóch wyjść | Umożliwia zmianę kierunku przepływu bez ręcznego przepinania instalacji. |
W obiegu mieszającym zawór działa trochę jak precyzyjny mikser: gdy rośnie udział wody gorącej, temperatura na wyjściu idzie w górę, a gdy dominuje powrót, spada. Przy sterowaniu automatycznym robi to krok po kroku, więc regulator ma czas sprawdzić efekt i skorygować ustawienie. W wielu domowych instalacjach to właśnie taki płynny ruch robi największą różnicę, bo ogranicza skoki temperatury i nerwową pracę kotła.
Nie każdy trzydrogowy zawór zachowuje się identycznie. Wersje obrotowe są częste w kotłowniach domowych, bo są proste i dość odporne na codzienną eksploatację, a rozwiązania liniowe z grzybkiem lepiej odnajdują się tam, gdzie automatyka ma pracować dokładniej. To właśnie z tej różnicy wynika, gdzie zawór robi największą różnicę w ogrzewaniu.
Gdzie ten zawór naprawdę pomaga w instalacji
W teorii taki element można wstawić niemal wszędzie, ale ja patrzę przede wszystkim na sens techniczny. W ogrzewaniu nie chodzi o samo „dodanie zaworu”, tylko o to, czy dzięki niemu obieg zacznie pracować stabilniej, bezpieczniej i taniej.
| Zastosowanie | Po co się go stosuje | Największa korzyść |
|---|---|---|
| Podłogówka | Obniża i stabilizuje temperaturę zasilania | Posadzka nie dostaje zbyt gorącej wody, a komfort jest równy. |
| Ochrona powrotu kotła | Utrzymuje wyższą temperaturę wody wracającej do źródła ciepła | Mniejsze ryzyko kondensacji, korozji i odkładania się zanieczyszczeń w kotle. |
| Układ z kilkoma obiegami | Rozdziela energię między grzejniki, strefy albo zasobnik | Łatwiej utrzymać różne warunki pracy w jednej instalacji. |
| C.w.u. | Stabilizuje temperaturę wody użytkowej za zaworem | Większy komfort i mniejsze ryzyko zbyt gorącej wody na wyjściu. |
W kotłach na paliwo stałe szczególnie ważna jest temperatura powrotu. Zbyt zimna woda wracająca do kotła sprzyja kondensacji, a ta przyspiesza korozję i pogarsza sprawność całego układu. Z kolei w podłogówce zawór jest po prostu filtrem bezpieczeństwa dla całego obiegu, bo pozwala zejść z temperaturą tam, gdzie kocioł pracuje znacznie wyżej. Dopiero po ustaleniu zastosowania ma sens dobór konkretnego modelu.
Jak dobrać model do swojej kotłowni
Przy doborze nie zaczynam od marki, tylko od parametrów. To zwykle oszczędza najwięcej pieniędzy i nerwów, bo źle dobrany zawór potrafi działać poprawnie tylko na papierze, a w realnej instalacji dusi przepływ albo reaguje zbyt nerwowo.
| Typ zaworu | Kiedy ma sens | Orientacyjna cena | Co zyskujesz |
|---|---|---|---|
| Ręczny obrotowy | Prosta kotłownia ze stałą nastawą | Około 250-350 zł | Niską cenę i nieskomplikowaną obsługę. |
| Termostatyczny | Gdy chcesz samoczynnej stabilizacji bez zasilania | Około 300-450 zł | Wygodę i mniej ręcznych korekt. |
| Z siłownikiem | Strefy grzewcze, pogodówka, częste zmiany obciążenia | Około 500-1000 zł | Najlepszą kontrolę nad temperaturą i przepływem. |
| Kołnierzowy do większych instalacji | Duże przepływy i kotłownie komercyjne | Od około 1500 zł wzwyż | Wysoki Kvs i trwałość przy dużym obciążeniu. |
Kvs to przepływ nominalny w m³/h przy spadku ciśnienia 1 bar. To jedna z ważniejszych liczb na karcie katalogowej, bo decyduje o tym, czy zawór nie będzie dławił instalacji. Jeśli Kvs jest za mały, obieg robi się zbyt „ciasny”; jeśli za duży, regulacja bywa zbyt nerwowa i mniej precyzyjna. Do tego dochodzą jeszcze średnica DN, zakres temperatury medium, materiał korpusu oraz zgodność z siłownikiem i sposobem sterowania.
W kartach produktowych spotyka się dziś na rynku zawory termostatyczne z zakresem 20-43°C albo 35-60°C, a małe zawory obrotowe do domowych instalacji często mieszczą się w przedziale DN15-50. W praktyce wybór wygląda tak: mosiądz do mniejszych obiegów, żeliwo do większych, gwint tam, gdzie przepływy są umiarkowane, a kołnierz tam, gdzie instalacja robi się naprawdę poważna. Dobrze dobrany model to połowa sukcesu, ale druga połowa zależy od montażu i ustawienia.
Jak zamontować i ustawić go bez typowych pomyłek
Gdy montuję albo oceniam taki układ, zaczynam od schematu, nie od klucza w ręku. To banalne, ale właśnie na tym etapie najczęściej popełnia się błędy, które potem trudno odwrócić bez spuszczania wody i poprawiania całego układu.
- Sprawdź oznaczenia portów i kierunek przepływu w dokumentacji producenta.
- Ustaw zawór w miejscu, które zapewni dostęp do pokrętła, siłownika i ewentualnego serwisu.
- Dobierz siłownik do kąta pracy i momentu obrotowego, a w automatyce połącz go z odpowiednim regulatorem i czujnikiem temperatury.
- Przepłucz i odpowietrz instalację przed pierwszym uruchomieniem, bo brud i powietrze szybko psują pracę uszczelnień.
- Zacznij od pozycji pośredniej i dopiero potem koryguj nastawę na podstawie realnej temperatury zasilania.
- Sprawdź stabilność układu po osiągnięciu temperatury roboczej, a nie po kilku minutach od startu.
W zaworach termostatycznych temperatura ustawiana jest przez element reagujący na warunki wody, a w zestawach z napędem steruje nim regulator. W praktyce liczy się też to, czy siłownik ma właściwy zakres pracy i czy nie został zamontowany w miejscu narażonym na wilgoć albo ciasnotę przyłączeniową. Jeśli coś zaczyna działać niestabilnie, zwykle winny jest jeden z kilku powtarzalnych błędów.
Błędy, które najszybciej ujawniają słabą stronę instalacji
Najczęściej problem nie leży w samym zaworze, tylko w tym, że został źle dobrany albo źle podłączony. Objawy są podobne, więc łatwo je zlekceważyć, ale w praktyce potrafią mocno obniżyć komfort i podnieść koszty pracy kotłowni.
- Odwrócone porty A, B i AB, przez co zawór pracuje odwrotnie do założenia projektowego.
- Użycie zaworu przełączającego tam, gdzie potrzebny był mieszający.
- Zbyt mały Kvs, który dławi przepływ i powoduje szum w instalacji.
- Siłownik o zbyt małym momencie obrotowym, który nie domyka lub nie otwiera zaworu do końca.
- Brak regulatora albo źle ustawiony czujnik temperatury w układzie automatycznym.
- Zanieczyszczona instalacja bez odpowiedniego przygotowania, co przyspiesza zużycie uszczelnień.
Skutki są dość przewidywalne: temperatura faluje, pompa szumi, podłogówka przegrzewa się i wychładza w cyklach, a kocioł długo nie trzyma stabilnego punktu pracy. To właśnie na tym etapie najlepiej widać, że zawór nie jest dodatkiem, tylko elementem sterowania całym obiegiem.
Na co patrzę przed zakupem, żeby nie przepłacić
Jeśli układ jest prosty, ręczny mieszacz często w zupełności wystarczy. Gdy jednak temperatura w instalacji często się zmienia, obiegi mają różne priorytety albo w grę wchodzi pogodówka, ja częściej wybieram wersję z siłownikiem i regulatorem. Różnica nie polega na „lepszym gadżecie”, tylko na stabilniejszej pracy i mniejszej liczbie korekt wykonywanych ręcznie.
- Nie płać za automatykę, jeśli instalacja pracuje w stałym, przewidywalnym układzie.
- Nie oszczędzaj na średnicy i Kvs, bo to one decydują o realnym przepływie.
- Przy kotle na paliwo stałe traktuj ochronę powrotu jako funkcję obowiązkową, nie opcjonalną.
- Jeśli kupujesz zestaw z napędem, sprawdź zgodność mechaniczną, elektryczną i miejsce montażu.
- Przy podłogówce i kilku obiegach większy sens ma regulacja automatyczna niż ręczne korygowanie nastawy co kilka dni.
Najlepszy efekt daje nie najdroższy model, tylko taki, który pasuje do przepływu, temperatury i sposobu sterowania w konkretnej kotłowni. Gdy te trzy rzeczy są dobrane poprawnie, zawór pracuje cicho, przewidywalnie i bez ciągłych poprawek, a instalacja grzewcza staje się po prostu łatwiejsza w codziennym użyciu.
