Dobrze zaprojektowane zbrojenie płyty fundamentowej decyduje nie tylko o nośności, ale też o tym, czy konstrukcja będzie pracowała równo, bez niepotrzebnych rys i poprawek po betonowaniu. W praktyce liczą się nie tylko średnice prętów, lecz także ich układ, otulina, zakłady, lokalne wzmocnienia oraz to, jak całość współgra z gruntem i instalacjami w podłodze. Poniżej pokazuję, jak patrzę na ten temat na budowie i na co zwracam uwagę, zanim beton przykryje cały układ.
Najważniejsze rzeczy, które warto sprawdzić przed zamówieniem stali
- Układ stali wynika z obciążeń i gruntu, a nie z jednego uniwersalnego schematu dla wszystkich domów.
- W domach jednorodzinnych często spotyka się pręty 10-12 mm, ale projekt może wymagać innego rozwiązania.
- Otulina w fundamentach jest kluczowa; na wielu rysunkach pojawia się 50 mm, ale zawsze decyduje dokumentacja.
- Dwie warstwy zbrojenia są częste, bo płyta pracuje zarówno w górnej, jak i dolnej strefie.
- Przejścia instalacyjne i ogrzewanie podłogowe trzeba przewidzieć wcześniej, bo po zalaniu betonu nie ma już miejsca na improwizację.
Dlaczego układ stali w płycie nie może być przypadkowy
W płycie fundamentowej stal nie jest dodatkiem „na wszelki wypadek”, tylko głównym elementem, który przejmuje rozciąganie. Beton dobrze pracuje na ściskanie, ale przy zginaniu i nierównomiernym podparciu gruntu potrzebuje zbrojenia, żeby nie pękać od pierwszych naprężeń. Ja patrzę na taki detal przez trzy filtry naraz: obciążenia budynku, warunki podłoża i to, czy konstrukcja ma jeszcze współpracować z izolacją oraz instalacjami.
To właśnie dlatego projekt takiej konstrukcji opiera się na Eurokodzie 2, a nie na jednym uniwersalnym schemacie dla wszystkich domów. Inaczej zachowuje się płyta pod lekkim domem parterowym, inaczej pod budynkiem z cięższymi ścianami nośnymi, a jeszcze inaczej wtedy, gdy grunt jest słabszy albo obciążenia są punktowe. Kiedy to rozumiesz, łatwiej ocenić, dlaczego w jednych realizacjach wystarczą proste siatki, a w innych trzeba dodać lokalne wzmocnienia przy krawędziach i otworach.
Najkrócej mówiąc: zbrojenie ma sprawić, że płyta będzie pracowała kontrolowanie, a nie przypadkowo. I właśnie dlatego w następnym kroku patrzę już na konkretne układy stali, a nie tylko na samą grubość betonu.
Jakie rozwiązania stosuje się najczęściej
Najczęściej spotykam trzy podejścia, choć w praktyce one się przenikają. Jedno rozwiązanie dominuje na całej powierzchni, drugie wzmacnia newralgiczne strefy, a trzecie służy jako uzupełnienie, jeśli projektant chce ograniczyć mikrorysy albo poprawić komfort wykonania. Najgorszym błędem jest myślenie, że każdą płytę da się potraktować tak samo.
| Układ | Gdzie się go stosuje | Co daje | Na co uważać |
|---|---|---|---|
| Dwie warstwy na całej powierzchni | Większość domów jednorodzinnych i płyt, które pracują pod ściany nośne | Równomierna praca konstrukcji, lepsza kontrola rys, większa sztywność | Bez prawidłowej otuliny i dystansów taki układ traci sens |
| Zbrojenie główne z lokalnym dozbrojeniem | Krawędzie, naroża, strefy pod ścianami, słupami i w pobliżu otworów | Lepiej przenosi skupione obciążenia i ogranicza pękanie w miejscach krytycznych | Wymaga starannego zakotwienia i zgodności z rysunkiem |
| Zbrojenie rozproszone jako dodatek | Gdy projektant dopuszcza takie wsparcie układu nośnego | Pomaga ograniczać mikrorysy skurczowe i poprawia zachowanie warstwy betonu | Nie zastępuje bezrefleksyjnie zbrojenia projektowego |
Ja traktuję taki podział bardzo praktycznie: najpierw trzeba wiedzieć, gdzie płyta ma przenosić największe siły, a dopiero potem decydować o detalach wykonania. Włókna czy pojedyncza siatka mogą być wsparciem, ale nie są skrótem, który automatycznie rozwiązuje problem konstrukcyjny. Gdy ten obraz jest jasny, można przejść do montażu na budowie bez zgadywania.
Jak wygląda poprawny montaż zbrojenia na budowie
- Sprawdzam podłoże i izolację - zanim pojawi się stal, muszę mieć pewność, że warstwa pod płytą jest równa, stabilna i gotowa na przyjęcie dystansów.
- Układam dolną warstwę - pręty lub siatki trafiają na podkładki o takiej wysokości, żeby zachować projektowaną otulinę.
- Dodaję lokalne wzmocnienia - przy krawędziach, narożach, otworach i ścianach nośnych dokładam to, co przewiduje projekt konstrukcyjny.

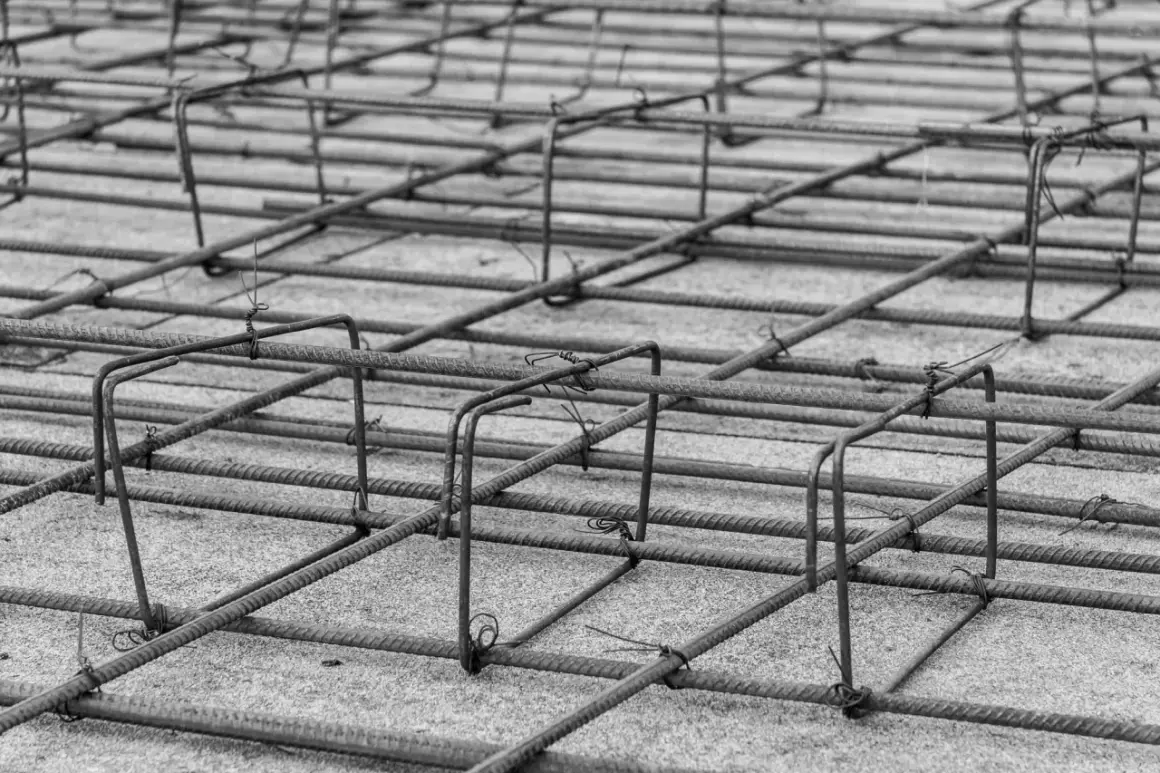

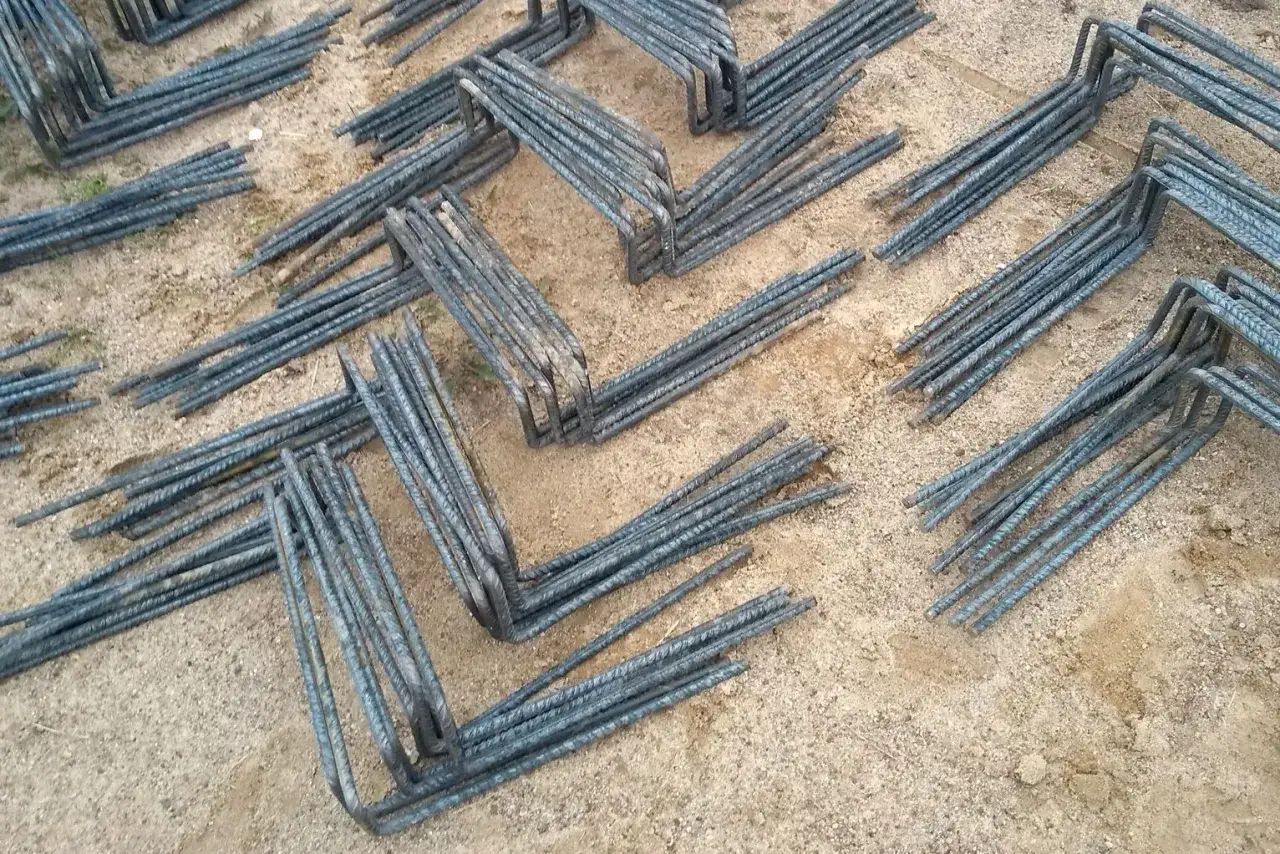

- Stawiam kobyłki i górny pas - czyli dystansowe podpory utrzymujące górną warstwę na właściwej wysokości; to jeden z tych elementów, które decydują o jakości wykonania bardziej niż sam materiał.
- Pilnuję przejść instalacyjnych - rury, peszle i przepusty nie mogą wypchnąć stali z projektowanego położenia ani wymusić przypadkowych korekt.
- Robię odbiór przed betonowaniem - sprawdzam zakłady, otulinę, rozstaw, sztywność układu i zgodność z rysunkiem, zanim wszystko zniknie pod mieszanką.
Ja wolę mieć przy sobie wydruk rysunku konstrukcyjnego niż polegać wyłącznie na pamięci ekipy. W takim detalu łatwo pomylić wysokość dystansu albo miejsce lokalnego dozbrojenia, a potem błąd zostaje już w betonie. Jeśli montaż jest jasny, pozostają parametry, których nie da się poprawić po zalaniu.
Parametry, których nie wolno zgadywać
W takich konstrukcjach nie ma miejsca na zgadywanie. Otulina, czyli warstwa betonu między stalą a powierzchnią płyty, chroni zbrojenie przed wilgocią, ułatwia zagęszczenie mieszanki i pomaga utrzymać trwałość przez lata. Z kolei klasa ekspozycji opisuje warunki środowiskowe, w jakich beton będzie pracował: wilgoć, mróz, chlorki czy agresję chemiczną. To właśnie te dwa pojęcia najmocniej wpływają na to, jak projektant zapisze detal.
| Parametr | Co często spotykam w praktyce | Dlaczego ma znaczenie |
|---|---|---|
| Otulina | W fundamentach często 50 mm, ale tylko jeśli projekt to potwierdza | Chroni stal przed wilgocią, korozją i przypadkowym uszkodzeniem podczas robót |
| Średnica prętów | Zwykle 10-12 mm w domach jednorodzinnych, czasem mniej lub więcej | Wpływa na sztywność, masę stali i sposób pracy całej płyty |
| Rozstaw | Często 10-20 cm, zależnie od obciążeń i strefy płyty | Decyduje o kontroli rys i rozkładzie sił w betonie |
| Zakład | Liczony w średnicach pręta, w detalach projektowych często pojawia się rząd kilkudziesięciu φ | Zapewnia ciągłość pracy zbrojenia w miejscu łączenia |
| Stal | Najczęściej z rodziny B500, np. B500B lub B500SP | Liczy się wytrzymałość i ciągliwość, czyli zdolność do bezpiecznej pracy w żelbecie |
To są zakresy orientacyjne, a nie recepta do skopiowania. Jeśli dokumentacja mówi inaczej, trzymam się dokumentacji, bo to ona odpowiada za bezpieczeństwo i trwałość. Mając takie liczby pod ręką, łatwiej też policzyć, ile stali naprawdę potrzeba.
Jak oszacować ilość stali bez zgadywania
Jeżeli chcę szybko sprawdzić, czy zużycie stali ma sens, korzystam z prostego przelicznika: masa 1 m pręta w kilogramach to w przybliżeniu średnica do kwadratu podzielona przez 162. To nie zastępuje obmiaru z projektu, ale bardzo dobrze pokazuje skalę. W płycie trzeba przecież policzyć nie tylko samo pole siatki, lecz także zakłady, wzmocnienia krawędzi, strefy pod ścianami i otwory.
| Średnica pręta | Masa 1 m | Kiedy ma to znaczenie |
|---|---|---|
| 8 mm | 0,40 kg/m | Lżejsze układy pomocnicze i drobniejsze dozbrojenia |
| 10 mm | 0,62 kg/m | Częsty wybór w domach jednorodzinnych |
| 12 mm | 0,89 kg/m | Popularna średnica dla głównych siatek i pasów nośnych |
| 16 mm | 1,58 kg/m | Strefy o większym obciążeniu lub lokalne wzmocnienia |
Dla przykładu układ Ø12 co 15 cm w dwóch kierunkach i dwóch warstwach to około 26,7 m pręta na 1 m² i prawie 23,7 kg stali na metr kwadratowy, jeszcze bez zakładów i lokalnych dozbrojeń. Na 100 m² robi się z tego około 2,4 t samego podstawowego układu, więc różnica kilku milimetrów albo kilku centymetrów rozstawu od razu ma znaczenie w kosztach i w zachowaniu konstrukcji. Takie szybkie przeliczenie pomaga odsiać wyceny, które wyglądają zbyt lekko, by były wiarygodne.
Po liczbach przychodzi praktyka wykonawcza, a to właśnie tam najłatwiej o kosztowne niedopatrzenia.
Najczęstsze błędy, które potem wychodzą po rozebraniu szalunku
Najwięcej problemów widzę nie w samym projekcie, tylko w odchyłkach na placu budowy. Płyta fundamentowa wybacza mniej niż zwykła wylewka, bo błędy w otulinie, zakładach czy położeniu prętów zostają w konstrukcji na stałe. Przy domu z ogrzewaniem podłogowym dochodzi jeszcze ryzyko kolizji z rurami i przepustami, więc warto pilnować detali jeszcze przed betonowaniem.
- Za mała otulina - stal wychodzi za blisko powierzchni, więc szybciej łapie wilgoć i korozję.
- Brak sztywnych dystansów - siatka opada, kiedy po zbrojeniu zaczyna chodzić ekipa.
- Łączenie prętów w jednym miejscu - przekrój słabnie dokładnie tam, gdzie powinien pracować najpewniej.
- Niedozbrojone naroża i otwory - naprężenia skupiają się w newralgicznych punktach i przyspieszają rysy.
- Kolizja z instalacjami - peszle, kanalizacja albo rury grzewcze potrafią przesunąć stal albo wymusić nieplanowane przeróbki.
- Zmiana rozstawu „na oko” - pozorna oszczędność materiału zwykle kończy się gorszą pracą płyty.
- Betonowanie bez odbioru - błędy wychodzą za późno, kiedy poprawa jest już droga albo w ogóle niemożliwa.
Ja traktuję tę listę bardzo praktycznie: każdy z tych błędów da się wyłapać przed zalaniem, ale po betonowaniu zostaje tylko kosztowna naprawa albo życie z kompromisem. Dlatego na końcu i tak wracam do prostego, ale skutecznego odbioru przed betonem.
Zanim beton przykryje stal, sprawdzam jeszcze raz kilka rzeczy
Zanim beton przykryje stal, sprawdzam przede wszystkim trzy obszary: zgodność z rysunkiem, ciągłość izolacji i to, czy instalacje nie wymusiły korekty układu prętów. W domu energooszczędnym to ma dodatkowe znaczenie, bo płyta często współpracuje z grubą warstwą ocieplenia i ogrzewaniem podłogowym, a każdy przypadkowy mostek termiczny albo przestawiony dystans psuje cały efekt.
- Obwód płyty - czy otulina przy krawędziach jest zachowana i czy deskowanie nie ścięło strefy ochronnej.
- Przejścia instalacyjne - czy kanalizacja, woda, prąd i zasilanie podłogówki nie wchodzą w pasy nośne.
- Stabilność zbrojenia - czy po wejściu ekipy stal nadal stoi na projektowej wysokości.
- Odbiór przed betonem - czy kierownik, inspektor albo projektant widzieli układ zanim zniknie pod mieszanką.
Jeśli mam zostawić jedną praktyczną wskazówkę, to jest nią prosty porządek: najpierw projekt i geotechnika, potem dokładny montaż, a dopiero na końcu beton. Właśnie taka kolejność decyduje, czy płyta będzie pracowała spokojnie, czy od początku zacznie prosić o poprawki.
