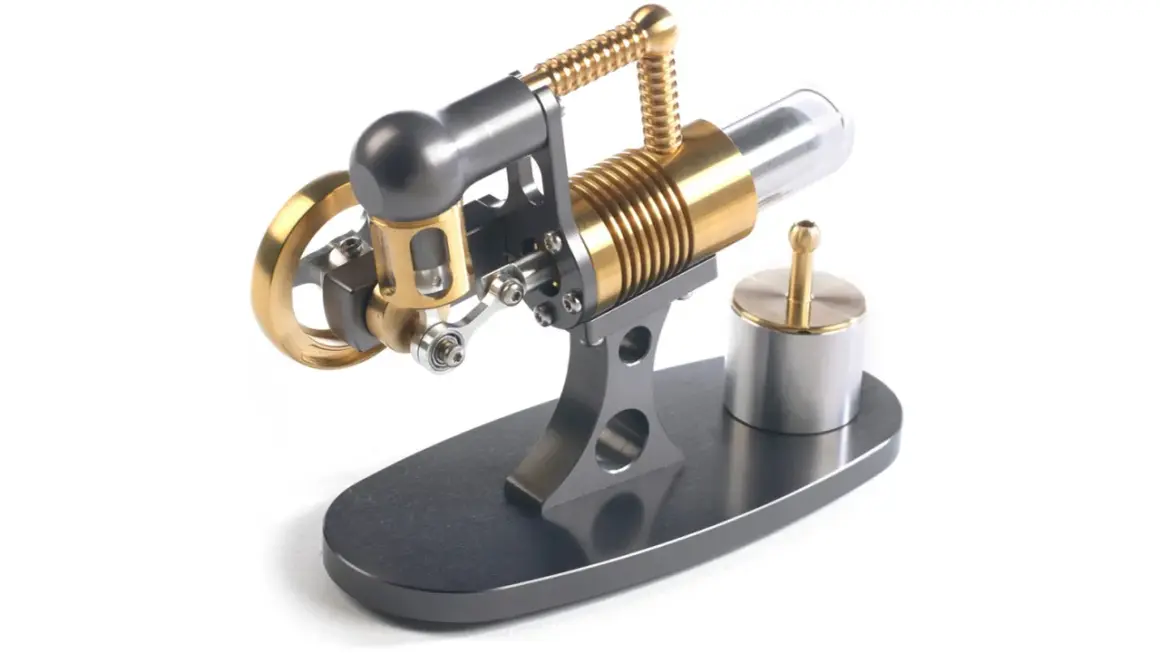

Silnik Stirlinga to ciekawy przykład maszyny cieplnej, która zamienia różnicę temperatur na ruch mechaniczny bez spalania wewnątrz cylindra. W ogrzewaniu jest ważny głównie tam, gdzie ciepło można wykorzystać dwa razy: do zasilania instalacji i do wytworzenia prądu albo odzysku energii z odpadów cieplnych. Poniżej rozkładam ten temat na praktyczne części: zasada działania, zastosowania, ograniczenia i to, kiedy takie rozwiązanie ma realny sens.
Najważniejsze fakty o tym układzie w ogrzewaniu
- Pracuje w obiegu zamkniętym, więc gaz roboczy krąży wewnątrz urządzenia i nie miesza się ze spalinami.
- Potrzebuje wyraźnej różnicy temperatur, bo to ona napędza cały cykl.
- Najlepiej sprawdza się w kogeneracji, czyli wtedy, gdy równocześnie chcesz ciepło i energię elektryczną.
- Ma sens przy stabilnym źródle ciepła, na przykład gazie, biomasie, solarze termicznym albo cieple odpadowym.
- Nie jest tanim zamiennikiem każdego kotła, bo duże znaczenie mają wymienniki ciepła, szczelność i jakość wykonania.
- Najlepiej oceniać go po bilansie całego systemu, a nie po jednym parametrze sprawności.
Jak działa obieg zamknięty w maszynie Stirlinga
Najprościej rzecz ujmując, to silnik cieplny, w którym jedna porcja gazu krąży między gorącą i zimną stroną układu. Gaz jest zamknięty w szczelnej przestrzeni, więc nie trzeba go stale doprowadzać ani usuwać, a energia z zewnątrz trafia do niego przez ścianki wymiennika ciepła. To od razu odróżnia ten układ od klasycznego silnika spalinowego.
W praktyce cykl można opisać w czterech krokach:
- Ogrzewanie gazu po stronie gorącej powoduje wzrost ciśnienia.
- Rozprężenie przesuwa tłok i zamienia część energii cieplnej w pracę mechaniczną.
- Przepchnięcie gazu przez regenerator pozwala odzyskać część ciepła zamiast je wyrzucać.
- Chłodzenie i sprężanie po zimnej stronie domyka cykl i przygotowuje go do kolejnego obrotu.
Ważną rolę odgrywa tu regenerator, czyli element magazynujący ciepło przejściowo, między etapem ogrzewania i chłodzenia. To właśnie on podnosi sprawność całego układu, bo bez niego energia uciekałaby przy każdym obiegu. W lepszych konstrukcjach stosuje się też gazy robocze o dobrych właściwościach cieplnych, ale sedno pozostaje to samo: różnica temperatur, szczelny obieg i bardzo dobra wymiana ciepła. Z tego wynika, dlaczego ta technologia tak mocno zależy od jakości wykonania, a nie tylko od samej idei.
Dlaczego ta konstrukcja pasuje do ogrzewania i kogeneracji
W branży ogrzewania ten układ jest interesujący nie dlatego, że „ładnie działa na stole demonstracyjnym”, tylko dlatego, że potrafi wykorzystać ciepło, które i tak już mamy. Jeśli źródłem jest kocioł, palnik biomasowy, kolektor słoneczny albo odpadowe ciepło z procesu technologicznego, wtedy można z jednego strumienia energii zrobić więcej niż tylko podgrzać wodę. Z mojego punktu widzenia to właśnie jest jego prawdziwa przewaga.
| Zastosowanie | Co daje | Dlaczego ma sens |
|---|---|---|
| Mikrokogeneracja w domu | Ciepło i prąd w jednym układzie | Można ograniczyć straty związane z oddzielnym wytwarzaniem energii |
| Kotłownia na biomasę | Stabilne wykorzystanie stałego źródła ciepła | Układ lubi pracę ciągłą, a nie częste starty i zatrzymania |
| Odzysk ciepła odpadowego | Dodatkową energię z tego, co zwykle się marnuje | To jedna z najbardziej racjonalnych dróg zastosowania tej technologii |
| Solar termiczny | Wykorzystanie energii słonecznej bez klasycznego spalania | Ważna jest dobra powierzchnia odbioru ciepła i odpowiedni bilans temperatur |
Właśnie dlatego układ Stirlinga częściej pojawia się w rozmowach o kogeneracji niż o samym ogrzewaniu. Kogeneracja oznacza jednoczesną produkcję ciepła i energii elektrycznej, a to zwykle poprawia bilans całej instalacji. Jeśli więc pytanie brzmi: „czy ten mechanizm może pracować na potrzeby domu?”, odpowiedź brzmi: tak, ale najbardziej opłaca się tam, gdzie nie produkuje wyłącznie ciepła, tylko wykorzystuje też nadwyżkę energii do pracy mechanicznej lub prądu. To prowadzi prosto do pytania, gdzie takie rozwiązanie faktycznie wygrywa, a gdzie przegrywa z prostszą techniką.
Gdzie sprawdza się najlepiej, a gdzie zwykle rozczarowuje
Nie traktowałbym tej technologii jako uniwersalnego zamiennika każdego kotła. Ona ma swoje naturalne środowisko i poza nim szybko traci sens. Najlepiej działa wtedy, gdy źródło ciepła jest stabilne, a instalacja ma sensownie zaprojektowany odbiór energii. Im bardziej chaotyczne warunki pracy, tym więcej traci się z jej przewag.
| Scenariusz | Ocena | Dlaczego |
|---|---|---|
| Dom z dużym, stałym zapotrzebowaniem na ciepło | Dobre | Układ może pracować równiej i dłużej, bez częstych przerw |
| Instalacja, która potrzebuje też prądu na miejscu | Bardzo dobre | Wtedy mikrokogeneracja pokazuje swój główny atut |
| Wykorzystanie ciepła odpadowego | Bardzo dobre | Energia, która i tak powstaje, zamiast się marnować, wykonuje dodatkową pracę |
| Dom z małym i zmiennym poborem ciepła | Słabe | Trudniej utrzymać stabilny punkt pracy i sensowną efektywność |
| System nastawiony wyłącznie na najniższy koszt zakupu | Słabe | Ta technologia zwykle nie wygrywa prostotą inwestycyjną |
Praktycznie rzecz biorąc, jeśli potrzebujesz tylko taniego i prostego źródła ciepła, zwykle wygra kocioł kondensacyjny albo dobrze dobrana pompa ciepła. Jeśli jednak chcesz coś więcej niż samo grzanie, na przykład odzyskiwać energię z procesu technologicznego albo zasilać domowy układ prądem i ciepłem, wtedy przewaga Stirlinga zaczyna być realna. Z takiego porównania wynika kolejny ważny temat: koszt i sprawność, bo to właśnie one najczęściej rozstrzygają decyzję.
Koszty i sprawność bez marketingowych skrótów
Tu trzeba mówić uczciwie: sama idea jest elegancka, ale wykonanie bywa drogie. W dobrze dopracowanych, wysokotemperaturowych konstrukcjach spotyka się sprawność cieplno-elektryczną rzędu 30-40%, jednak to dotyczy konkretnych warunków pracy, a nie każdego urządzenia z tej rodziny. Gdy różnica temperatur spada, osiągi również spadają, czasem szybciej, niż laik się spodziewa.
Największym wyzwaniem są zwykle nie ruchome części, lecz wymienniki ciepła, materiały i szczelność. W opracowaniach technicznych pojawia się nawet szacunek, że sam wymiennik po stronie gorącej może odpowiadać za około 40% kosztu urządzenia. To dobrze pokazuje, dlaczego ta technologia jest trudna do spopularyzowania w taniej, masowej wersji domowej.
- Sprawność zależy od temperatur po obu stronach układu, a nie tylko od samego paliwa.
- Moc rośnie z jakością wymiany ciepła, więc powierzchnia i materiał mają ogromne znaczenie.
- Duży bufor ciepła pomaga, bo stabilizuje pracę i ogranicza niekorzystne cykle start-stop.
- Oceniaj całoroczny bilans, a nie pojedynczy wynik z katalogu.
W praktyce nie porównuję takiego systemu z konkurencją wyłącznie po jednym wskaźniku. Patrzę na to, ile ciepła rzeczywiście dostarczy w sezonie, ile prądu wytworzy, jak często trzeba go serwisować i czy inwestycja ma sens przy konkretnym profilu zużycia energii. To właśnie bilans całego roku, a nie pojedyncza liczba, decyduje o tym, czy rozwiązanie jest rozsądne. Na tej podstawie można już sensownie przejść do pytania: co trzeba sprawdzić przed wyborem.
Co sprawdzić przed wyborem takiego rozwiązania
Jeśli ktoś rozważa taki system w domu albo małej kotłowni, zaczynam od kilku prostych pytań. Nie od marki urządzenia, tylko od warunków pracy. To oszczędza rozczarowań, bo wiele osób zakłada, że nowoczesna technologia sama „załatwi” problem, a to niestety tak nie działa.
- Czy masz stabilne źródło ciepła? Jeśli temperatura skacze co chwilę, układ traci sens.
- Czy potrzebujesz także energii elektrycznej na miejscu? Bez tego ginie duża część przewagi kogeneracji.
- Czy instalacja ma bufor ciepła? Bufor to zbiornik magazynujący energię w wodzie grzewczej, który wygładza pracę całego systemu.
- Czy da się dobrze odprowadzić ciepło po stronie zimnej? To warunek, bez którego sprawność szybko spada.
- Czy akceptujesz bardziej złożony serwis? Taka technologia rzadko wygrywa prostotą konserwacji.
- Czy instalator potrafi dobrać automatykę? Bez sensownego sterowania nawet dobre urządzenie pracuje przeciętnie.
Warto też uważać na jeden typowy błąd: ocenianie takiego układu jak zwykłego kotła. To zły punkt odniesienia, bo jego siła nie polega wyłącznie na produkcji ciepła, lecz na odzysku energii i spokojnej pracy w stabilnych warunkach. Jeśli tych warunków nie ma, lepiej wybrać prostsze źródło ogrzewania i nie przepłacać za technologię, która nie pokaże swoich mocnych stron. To prowadzi do ostatniej, praktycznej obserwacji.
Co z tego wynika dla domu i małej kotłowni
Jeśli miałbym streścić ten temat jednym zdaniem, powiedziałbym tak: to rozwiązanie ma sens wtedy, gdy chcesz wykorzystać ciepło możliwie najpełniej, a nie tylko je wytworzyć. W domu jednorodzinnym najlepiej sprawdza się jako część większej układanki, na przykład mikro-kogeneracji albo odzysku energii z konkretnego procesu, a nie jako egzotyczny zamiennik każdego kotła.
Najbardziej przekonują mnie instalacje, w których źródło ciepła pracuje długo, stabilnie i z przewidywalnym obciążeniem. Wtedy zyskujesz ciepło, czasem także prąd, a całość zaczyna mieć sens techniczny i ekonomiczny. Gdy jednak celem jest wyłącznie jak najtańsze ogrzewanie, zwykle lepiej postawić na prostszy system, bo w tej klasie decyzji prostota naprawdę bywa zaletą, a nie kompromisem.
Jeżeli mam zostawić jedną praktyczną myśl na koniec, to tę: nie oceniaj tej technologii po samej nazwie ani po tym, że brzmi „sprytnie”. Oceniaj ją po tym, czy w Twojej instalacji da się z niej wycisnąć stabilną pracę, odzysk energii i realny bilans korzyści. Dopiero wtedy przestaje być ciekawostką, a staje się narzędziem, które faktycznie pomaga w ogrzewaniu.
