Zerowanie gniazdka to rozwiązanie spotykane głównie w starszych instalacjach dwużyłowych, gdzie jeden przewód pełnił jednocześnie funkcję roboczą i ochronną. W praktyce nie chodzi o „magiczne uziemienie”, tylko o połączenie styku ochronnego z przewodem PEN, a bezpieczeństwo zależy od ciągłości całego obwodu. Poniżej wyjaśniam, jak to działa, kiedy ma jeszcze sens, jakie niesie ryzyko i co zrobić, jeśli chcesz poprawić ochronę w domu bez prowizorek.
Najważniejsze rzeczy, które warto wiedzieć o starej ochronie w gniazdach
- W układzie TN-C styk ochronny gniazda łączy się z przewodem PEN, bo osobnego PE nie prowadzono.
- To nie jest to samo co współczesne uziemienie; nowa instalacja powinna mieć osobny PE i N.
- Skuteczność ochrony zależy od ciągłości PEN, jakości zacisków i poprawnych pomiarów, a nie tylko od samego mostka.
- W układach TN-S i TT mostkowanie w gnieździe jest błędem, bo ochronę realizuje się inaczej.
- Próbnik z marketu nie potwierdzi, że instalacja jest bezpieczna; do oceny potrzebne są pomiary.
- Jeśli w domu są stare obwody dwużyłowe, najlepszym kierunkiem jest modernizacja, a nie kolejne „naprawy” gniazd.

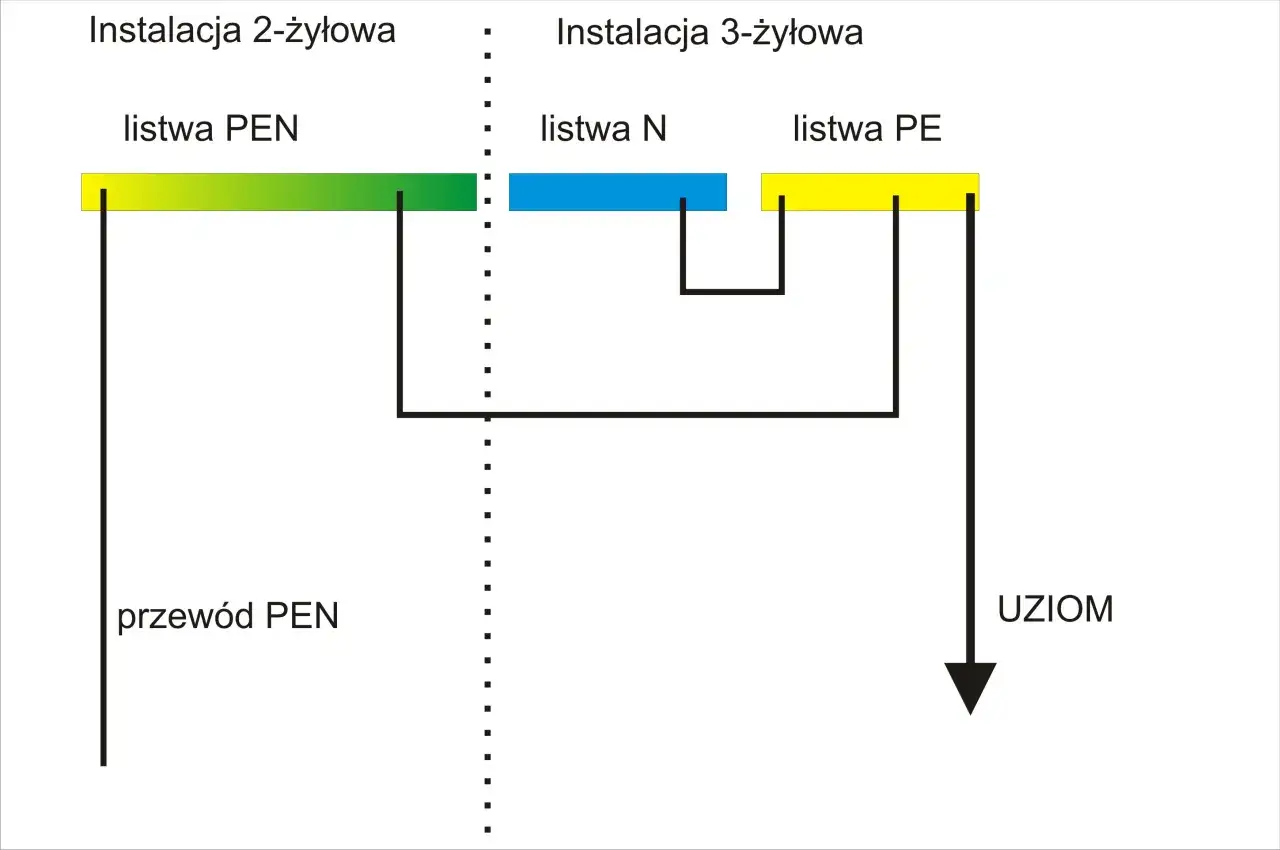

Czym jest połączenie bolca z przewodem PEN
W starych instalacjach ochronę przeciwporażeniową budowano inaczej niż dziś. Zamiast osobnego przewodu ochronnego PE stosowano przewód PEN, który łączył funkcję neutralną i ochronną. W praktyce oznaczało to, że styk ochronny gniazda był dołączany do tego samego przewodu, którym wracał prąd roboczy.
To właśnie dlatego o zerowaniu mówi się najczęściej w kontekście układu TN-C. Nie jest to pełnowartościowe uziemienie w dzisiejszym sensie, tylko historyczny sposób ochrony, spotykany jeszcze w wielu starszych mieszkaniach i domach. Gdy w instalacji pojawia się osobny przewód PE, logika działania zmienia się całkowicie.
| Przewód | Rola | Co to oznacza w praktyce |
|---|---|---|
| N | Neutralny, roboczy | Przewodzi prąd podczas normalnej pracy obwodu. |
| PE | Ochronny | Ma chronić obudowy urządzeń przed pojawieniem się niebezpiecznego napięcia. |
| PEN | Ochronno-neutralny | Łączy obie funkcje w jednym przewodzie, co dziś traktuje się jako rozwiązanie przejściowe lub stare. |
W praktyce najważniejsze jest to, że w nowych instalacjach nie projektuje się już ochrony opartej na jednym wspólnym przewodzie. Gdy to rozumiesz, łatwiej ocenić, dlaczego samo „zmostkowanie bolca” nie zawsze jest dobrym pomysłem.
Jak działa ochrona, gdy w obwodzie pojawia się zwarcie
Mechanizm jest prosty tylko na pierwszy rzut oka. Jeśli przewód fazowy dotknie metalowej obudowy urządzenia, prąd powinien popłynąć drogą o możliwie małej impedancji przez połączenie ochronne i przewód PEN, a następnie spowodować zadziałanie zabezpieczenia nadprądowego. Właśnie po to w starych gniazdach wykonywano mostek między stykiem ochronnym a zaciskiem roboczym.
Problem zaczyna się wtedy, gdy ciągłość PEN jest słaba albo przerwany jest któryś z zacisków. W takiej sytuacji obudowa urządzenia może znaleźć się pod napięciem, a użytkownik nie ma już tej ochrony, na którą liczył. To dlatego jakość połączeń, stan przewodów i wyniki pomiarów są ważniejsze niż sam fakt, że w gnieździe jest mostek.
- Jeśli zwarcie jest pewne i niskoimpedancyjne, zabezpieczenie zwykle odłączy zasilanie szybciej.
- Jeśli PEN ma słaby styk, ochrona może przestać działać dokładnie wtedy, gdy jest najbardziej potrzebna.
- Jeśli zaciski są luźne albo utlenione, rośnie ryzyko grzania się połączeń i uszkodzeń.
Dlatego w instalacjach starszego typu nie wystarczy spojrzeć na gniazdo i uznać, że „jest bolec, więc jest bezpiecznie”. Następny krok to sprawdzenie, w jakim układzie sieci w ogóle pracuje budynek.
W jakich układach sieci to ma sens, a w jakich jest błędem
Tu nie ma miejsca na domysły. To, czy taki sposób ochrony jest dopuszczalny, zależy od układu sieci i od tego, jak poprowadzono przewody w całym budynku. W praktyce najważniejsze są cztery warianty: TN-C, TN-C-S, TN-S i TT.
| Układ | Czy mostek w gnieździe ma sens | Co jest właściwym rozwiązaniem | Mój komentarz |
|---|---|---|---|
| TN-C | Tak, ale tylko w starym, poprawnie działającym obwodzie z PEN | Styk ochronny łączy się z PEN | To klasyczne środowisko dla starego zerowania, ale nadal wymaga bardzo dobrego stanu przewodów. |
| TN-C-S | Nie w gnieździe | PEN rozdziela się w rozdzielnicy głównej na PE i N | To już etap przejściowy do nowoczesnej instalacji, a nie miejsce na prowizorkę przy samym gnieździe. |
| TN-S | Nie | Osobny PE i osobny N w całym obwodzie | Tu mostkowanie jest po prostu błędem. |
| TT | Nie | Ochrona opiera się na uziemieniu i odpowiednich zabezpieczeniach, zwykle z udziałem RCD | W tym układzie gniazdo nie powinno być „zerowane”. |
To najważniejszy filtr decyzyjny. Jeśli nie masz pewności, jaki układ sieci masz w domu, nie da się uczciwie ocenić bezpieczeństwa po samej obecności bolca lub mostka. Właśnie dlatego kolejną rzeczą jest spokojne rozpoznanie instalacji, a nie zgadywanie.
Jak rozpoznać starą instalację i ocenić jej stan
Na pierwszy rzut oka można wyłapać kilka typowych sygnałów. Same nie przesądzają jeszcze o wszystkim, ale pomagają zorientować się, czy masz do czynienia z dawnym układem dwużyłowym, czy z nowszą instalacją z osobnym przewodem ochronnym.
Na co patrzę od razu
- Do gniazda dochodzą tylko dwa przewody albo widać wyraźny brak osobnego przewodu ochronnego.
- Instalacja jest aluminiowa i ma wyraźnie starszy osprzęt, często jeszcze z dawnymi bezpiecznikami topikowymi.
- Gniazda są wyposażone w mostek, ale w puszce nie ma pełnego, osobnego toru ochronnego.
- Widać przegrzane zaciski, przebarwienia albo luźno osadzony osprzęt.
- Kolory przewodów są niestandardowe albo nie zgadzają się z dzisiejszym oznaczeniem żył.
Jakich sprawdzeń nie robić „na oko”
- Nie zakładaj, że próbnik neonowy potwierdzi bezpieczeństwo całego obwodu.
- Nie oceniaj instalacji wyłącznie po tym, czy urządzenie działa.
- Nie myl poprawnego połączenia ochronnego z przypadkowym kontaktem z rurą, kaloryferem albo innym metalowym elementem.
Przeczytaj również: Kiedy ekogroszek w Tauronie? Sprawdź nowe godziny sprzedaży!
Jakie pomiary mają sens
- ciągłość przewodu ochronno-neutralnego lub ochronnego, zależnie od układu;
- impedancja pętli zwarcia, czyli sprawdzenie, czy zabezpieczenie ma szansę zadziałać szybko;
- rezystancja izolacji przewodów;
- sprawdzenie działania RCD, jeśli w instalacji w ogóle jest zastosowany.
W praktyce najwięcej błędów wynika z tego, że ktoś widzi stary mostek i uznaje sprawę za załatwioną. To właśnie wtedy pojawiają się najgroźniejsze pomyłki.
Najczęstsze błędy przy mostkowaniu gniazd
W starych mieszkaniach widzę kilka powtarzalnych schematów. Część z nich wynika z pośpiechu, część z niewiedzy, a część z przekonania, że „jak działa, to jest dobrze”. W instalacjach elektrycznych to myślenie bywa szczególnie zdradliwe.
- Mostkowanie w układzie, który nie jest TN-C - jeśli instalacja ma już osobny PE, taki zabieg może pogorszyć ochronę zamiast ją poprawić.
- Luźny zacisk mostka - po kilku miesiącach pojawia się grzanie, iskrzenie i realne ryzyko uszkodzenia gniazda.
- Stosowanie przypadkowego przewodu - zbyt cienki albo źle zakończony mostek nie zapewnia pewnego połączenia.
- Oparcie ochrony na rurach lub innych metalowych elementach - to nie jest poprawna ani przewidywalna droga ochronna.
- Wniosek z próbnika zamiast z pomiarów - świecąca kontrolka nie mówi nic o impedancji pętli zwarcia ani o jakości PEN.
- Pomijanie urządzeń o metalowej obudowie - przy pralce, bojlerze, kotle czy pompie obiegowej błąd ochrony jest znacznie bardziej dotkliwy niż przy lekkim sprzęcie biurowym.
Jeśli mam być szczery, to większość tych błędów nie wynika z samego „zerowania”, tylko z traktowania starej instalacji jak czegoś, co można poprawiać metodą prób i błędów. To właśnie dlatego sensowniejsza jest modernizacja niż kolejne prowizoryczne poprawki.
Jak bezpiecznie przejść z prowizorki do nowoczesnej ochrony
Jeżeli chcesz naprawdę poprawić bezpieczeństwo, warto patrzeć na instalację etapami. Nie wszystko da się zrobić od razu, ale da się ułożyć rozsądny plan, który ma sens techniczny i nie opiera się na przypadkowym mostku w jednym gnieździe.
| Działanie | Co daje | Kiedy ma sens | Ograniczenie |
|---|---|---|---|
| Przegląd i pomiary | Pokazuje rzeczywisty stan instalacji | Zawsze na początku | Nie poprawia sam z siebie ochrony, tylko pokazuje, co trzeba zrobić dalej. |
| Rozdział PEN w rozdzielnicy głównej | Umożliwia przejście do układu TN-C-S | Gdy warunki sieci i przekroje przewodów na to pozwalają | To praca dla elektryka, nie dla przypadkowego „złota rączka”. |
| Dołożenie osobnych obwodów z PE | Przywraca współczesny standard ochrony | Przy remoncie lub wymianie instalacji | Wymaga większej ingerencji, ale daje najlepszy efekt. |
| Wyłącznik różnicowoprądowy | Pomaga ograniczyć skutki uszkodzeń izolacji | W układach z poprawnie rozdzielonym PE i N | Nie zastępuje przewodu ochronnego ani poprawnych połączeń. |
| Połączenia wyrównawcze | Zmniejszają różnice potencjałów w domu | Zwłaszcza w łazience, kotłowni i przy instalacjach metalowych | To uzupełnienie ochrony, a nie zamiennik dla PE. |
Ja podchodzę do tego tak: stare zerowanie traktuję jako sygnał, że instalacja wymaga oceny, a nie dowód, że wszystko jest w porządku. Jeśli w domu pracują urządzenia z metalową obudową albo sprzęt związany z ogrzewaniem, porządny przegląd i modernizacja zwykle dają więcej niż kolejny mostek w gnieździe. W praktyce najlepiej zacząć od pomiarów, potem ustalić, czy wystarczy częściowa modernizacja, czy potrzebna jest pełna wymiana obwodów.
