Podłączenie podwójnego łącznika nie zaczyna się od wkręcania przewodów, tylko od zrozumienia, który żył jest zasilaniem, a które dwa sterują osobnymi sekcjami oświetlenia. Poniżej pokazuję praktyczny sposób pracy: jak rozpoznać układ świecznikowy, jak podłączyć klawisze bez zgadywania i co sprawdzić po montażu, żeby uniknąć zwarcia, braku światła albo niepotrzebnych poprawek.
Zanim zaczniesz, sprawdź trzy rzeczy
- W klasycznym łączniku świecznikowym trzy żyły oznaczają zwykle jedną fazę wspólną i dwa wyjścia na dwie sekcje lampy.
- Przewód neutralny i ochronny nie przechodzą przez klawisze, tylko są łączone osobno w puszce albo w oprawie.
- Przed pracą zawsze wyłączam obwód i sprawdzam brak napięcia testerem dwubiegunowym.
- Jeśli oznaczenia zacisków różnią się od typowych, trzymam się schematu producenta, a nie samych kolorów izolacji.
- Po montażu testuję każdy klawisz osobno i razem, bo to najszybciej pokazuje pomyłki w podłączeniu.
Co naprawdę oznacza układ z trzema przewodami
W praktyce chodzi o jeden przewód fazowy zasilający i dwa przewody wyjściowe, które idą do dwóch sekcji lampy albo do dwóch oddzielnych opraw. To właśnie dlatego podwójny łącznik nazywa się świecznikowym: pozwala rozdzielić jedno zasilanie na dwa niezależne obwody światła.
Najważniejsze jest to, że w takim układzie łącznik nie służy do rozłączania neutralnego ani ochronnego. Jeśli ktoś próbuje prowadzić przez klawisz przewód N albo PE, zwykle oznacza to błąd w rozpoznaniu instalacji. Ja zawsze rozdzielam dwie sprawy: co zasila łącznik i co z niego wychodzi na lampy. To proste rozróżnienie oszczędza najwięcej czasu, bo od razu widać, czy instalacja jest przygotowana pod łącznik świecznikowy, czy wymaga przeróbki. Dalej przejdę do identyfikacji żył, bo bez tego nawet dobry mechanizm nic nie da.

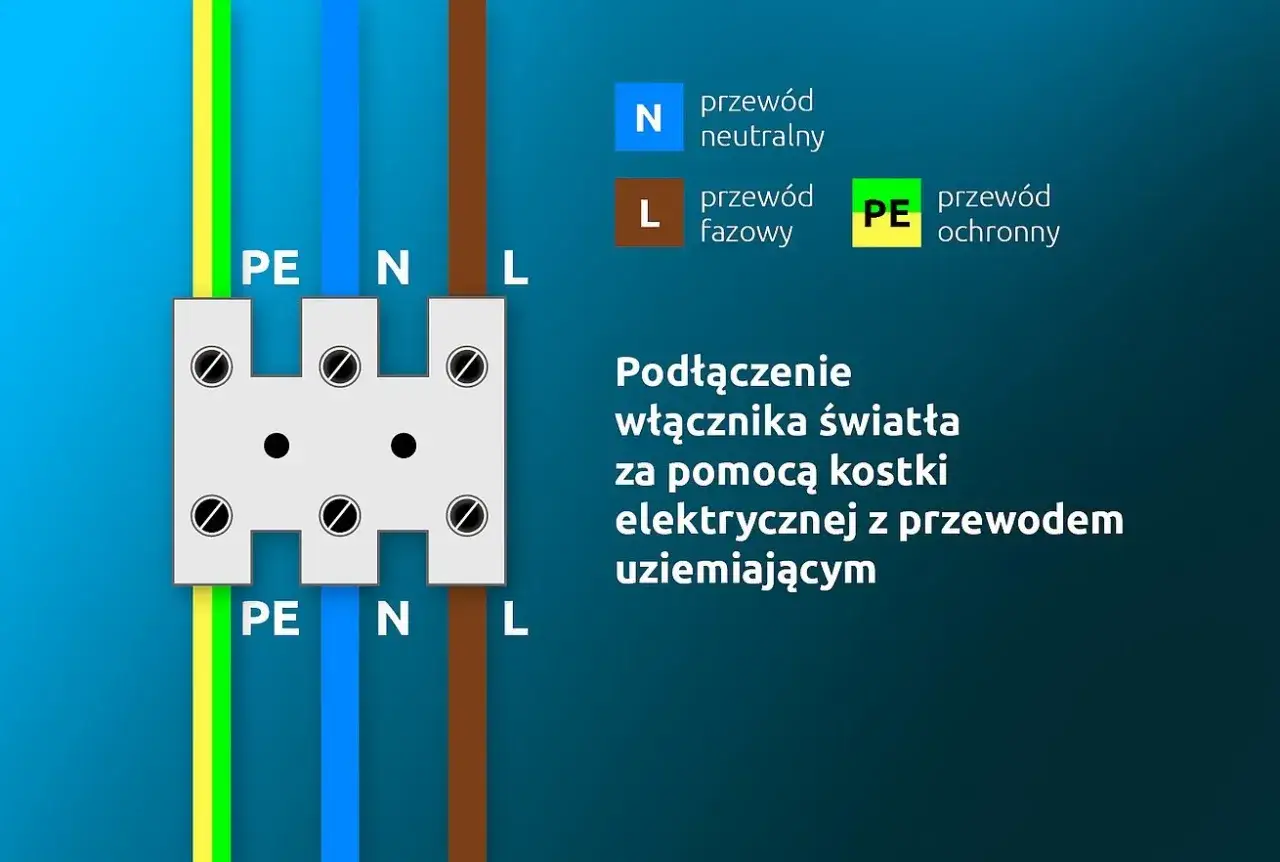

Jak rozpoznać przewody, zanim cokolwiek podłączysz
Ja nie ufam samym kolorom, zwłaszcza w starszych instalacjach. Brązowy, czarny i szary zwykle oznaczają żyły fazowe, niebieski kojarzy się z neutralnym, a żółto-zielony z ochronnym, ale w remontowanych mieszkaniach zdarzają się wyjątki. Dlatego najpierw sprawdzam układ pomiarem, a dopiero potem podłączam osprzęt.
| Oznaczenie | Typowa rola | Co z nim robię przy montażu |
|---|---|---|
| L | Faza zasilająca | Podłączam do wspólnego zacisku wejściowego łącznika |
| 1 / L1 | Pierwsze wyjście na lampę | Łączę z pierwszą sekcją oświetlenia |
| 2 / L2 | Drugie wyjście na lampę | Łączę z drugą sekcją oświetlenia |
| N | Neutralny | Nie prowadzę przez klawisz, tylko łączę w puszce lub w oprawie |
| PE | Ochronny | Łączę przelotowo, bez wpinania do mechanizmu, chyba że producent przewidział inaczej |
Jeśli w puszce widzę żyłę niebieską, nie zakładam automatycznie, że to neutralny, dopóki nie sprawdzę układu. W instalacjach modernizowanych bywa ona użyta inaczej, ale powinna być wtedy odpowiednio oznaczona. To właśnie tutaj najłatwiej o pomyłkę, więc zanim przejdę do montażu, lubię zrobić zdjęcie starego układu i oznaczyć żyły taśmą. Dzięki temu później nie zgaduję, który przewód był który. Teraz można przejść do samego podłączenia.
Jak podłączyć łącznik świecznikowy krok po kroku
Przy takim montażu liczy się kolejność. Ja działam zawsze tak samo, bo wtedy ryzyko pomyłki spada do minimum.
- Wyłączam obwód w rozdzielnicy i sprawdzam brak napięcia testerem dwubiegunowym. Sam próbnik neonowy to za mało, bo potrafi wprowadzić w błąd.
- Zdejmuję ramkę i mechanizm, po czym robię zdjęcie istniejących połączeń. Jeśli coś jest nieczytelne, oznaczam przewody taśmą.
- Wspólną fazę podłączam do zacisku L albo do zacisku oznaczonego jako wejście wspólne w instrukcji producenta.
- Dwa przewody prowadzące do lamp podłączam do wyjść 1 i 2 lub L1 i L2, zależnie od modelu łącznika.
- Neutralny i ochronny zostawiam poza mechanizmem. Łączę je w puszce w osobnych złączkach, jeśli w ogóle występują w tym punkcie instalacji.
- Sprawdzam, czy miedź nie wystaje poza zacisk i czy izolacja nie jest przyciśnięta przez ramkę albo mechanizm.
- Zakładam osprzęt, włączam zasilanie i testuję każdy klawisz osobno, a potem oba razem.
Jeśli po teście okazuje się, że lewy klawisz steruje prawą sekcją lampy, nie jest to błąd techniczny, tylko zamiana wyjść. Wystarczy wtedy zamienić przewody na zaciskach 1 i 2. Jeśli nie działa nic, zwykle problemem jest źle rozpoznany wspólny przewód L albo brak ciągłości w połączeniach przy lampie. To prowadzi prosto do najczęstszych pomyłek, które widuję przy takich montażach.
Najczęstsze błędy przy takim montażu
- Podłączenie neutralnego do klawisza - łącznik świecznikowy ma rozłączać fazę, nie przewód N.
- Mylenie łącznika świecznikowego ze schodowym - oba mogą wyglądać podobnie, ale działają w innych układach i mają inne zaciski.
- Zgadywanie po kolorach - w starszych instalacjach kolory bywają niezgodne z obecnym standardem, dlatego pomiar ma pierwszeństwo przed domysłem.
- Brak osobnych połączeń dla N i PE - przewody neutralne i ochronne powinny być połączone w sposób uporządkowany, najlepiej w złączkach, a nie skręcane na szybko.
- Luźne zaciski - słaby styk to grzanie, migotanie światła i czasem wybijanie zabezpieczenia.
- Zbyt mało miejsca w puszce - gdy przewody są naprężone, mechanizm nie siada prawidłowo i izolacja może zostać uszkodzona.
Najbardziej zdradliwy jest błąd pierwszy i drugi, bo instalacja „prawie działa”, ale zachowuje się nielogicznie. Jeśli po załączeniu zabezpieczenia wybija różnicówka albo jeden klawisz zapala obie sekcje, nie naciskam na siłę osprzętu, tylko wracam do schematu. Tam zwykle widać, że problem nie leży w samym łączniku, ale w tym, jak ktoś wcześniej rozprowadził przewody. I właśnie dlatego nie każda puszka nadaje się do prostego podłączenia bez dodatkowych zmian.
Kiedy trzeba przerobić instalację zamiast tylko podłączać łącznik
Nie każda sytuacja pozwala na prosty montaż świecznikowy. Czasem w puszce są przewody, ale nie ma układu, który da się sensownie wykorzystać bez przeróbki. Wtedy lepiej od razu to nazwać niż udawać, że wystarczy „jakoś podpiąć” dwa kabelki.
| Sytuacja | Co to zwykle oznacza | Co robię |
|---|---|---|
| W puszce mam tylko fazę, neutralny i ochronny | Brakuje dwóch oddzielnych wyjść na sekcje lampy | Sprawdzam, czy da się dołożyć odpowiednie żyły albo zmienić punkt sterowania |
| Chcę włączać światło z dwóch miejsc | To nie jest układ świecznikowy, tylko schodowy | Stosuję inne łączniki i inny schemat połączeń |
| Łącznik ma podświetlenie lub elektronikę | Może wymagać neutralnego | Sprawdzam instrukcję producenta przed montażem |
| Instalacja jest stara albo aluminiowa | Rośnie ryzyko przegrzewania i słabego styku | Nie idę na skróty, tylko dobieram odpowiednie złączki i oceniam stan przewodów |
W takich przypadkach siłowe podłączanie nie rozwiązuje problemu, tylko go maskuje. Jeśli mechanizm ma działać długo i bez awarii, instalacja musi dawać realnie dwa niezależne tory wyjściowe. Gdy ich nie ma, lepiej przerobić obwód niż później wracać do ściany po kolejne kucie. Po tej ocenie zostaje jeszcze jedna rzecz, którą zawsze robię przed uznaniem pracy za zakończoną: sprawdzenie całego układu w praktyce.
Jak sprawdzić, czy wszystko działa tak, jak powinno
Po montażu nie ograniczam się do krótkiego „świeci albo nie świeci”. Testuję układ dokładniej, bo to pokazuje problemy, których na pierwszy rzut oka nie widać.
- Sprawdzam, czy każdy klawisz steruje tylko swoją sekcją.
- Włączam oba klawisze naraz i patrzę, czy świecą wszystkie przewidziane źródła światła.
- Obserwuję, czy nie ma migotania, brzęczenia albo charakterystycznego trzaskania przy przełączaniu.
- Po 10-15 minutach pracy dotykam ostrożnie obudowy i ramki, żeby sprawdzić, czy mechanizm nie grzeje się wyraźnie.
- Jeśli LED-y lekko żarzą się po wyłączeniu, sprawdzam podświetlenie łącznika i zgodność zasilaczy w oprawie.
Gdy coś nie gra, nie zaczynam od wymiany całego osprzętu. Najpierw wracam do połączeń, potem do identyfikacji przewodu wspólnego, a dopiero na końcu do samego mechanizmu. To zwykle wystarcza, żeby znaleźć błąd bez dodatkowych kosztów. Zostaje jeszcze jedna praktyczna rzecz, o której rzadko się pamięta, a która bardzo pomaga przy przyszłych naprawach lub modernizacjach.
Co warto zapamiętać przed zamknięciem puszki
Ja lubię zostawiać w puszce małą notatkę albo zdjęcie układu, szczególnie wtedy, gdy instalacja była poprawiana kilka razy. Przy następnym remoncie oszczędza to czas i zmniejsza ryzyko, że ktoś ponownie zacznie od zera. Dobrą praktyką jest też delikatne ułożenie przewodów, tak żeby mechanizm wchodził swobodnie i nic nie było ściśnięte na siłę.
- Opisuję sobie przewód wspólny i dwa wyjścia, nawet jeśli teraz wszystko jest jasne.
- Nie zostawiam skrętek bez złączek i nie liczę na to, że „trzymają się same”.
- Sprawdzam, czy osprzęt ma odpowiedni prąd znamionowy, najczęściej 10AX/250V~ dla oświetlenia domowego.
- W starszych albo aluminiowych instalacjach nie traktuję montażu jako prostego zadania na pięć minut.
Jeśli układ jest czytelny, przewody są dobrze rozpoznane, a połączenia są pewne, taki montaż nie sprawia problemu. Jeśli natomiast cokolwiek budzi wątpliwości, zatrzymuję się i weryfikuję instalację jeszcze raz, bo przy prądzie poprawka po błędzie bywa droższa niż spokojna decyzja o wezwaniu elektryka.
