Układ TN-C to jeden z prostszych sposobów prowadzenia ochrony w sieciach niskiego napięcia, ale jego prostota ma swoją cenę. W tym tekście wyjaśniam, jak działa przewód PEN, gdzie ten układ nadal bywa spotykany, czym różni się od TN-S i TN-C-S oraz kiedy modernizacja przestaje być opcją, a staje się rozsądną koniecznością. Dorzucam też praktyczne wskazówki dla instalacji, które zasilają automatykę grzewczą, pompy i inne wrażliwe odbiorniki.
Najważniejsze informacje o układzie TN-C
- W TN-C funkcję ochronną i neutralną pełni wspólny przewód PEN.
- To rozwiązanie jest proste, ale ogranicza stosowanie wyłączników różnicowoprądowych i zwiększa skutki awarii przewodu wspólnego.
- W nowych instalacjach odbiorczych częściej dąży się do TN-S albo TN-C-S z rozdziałem PEN.
- Po rozdziale PEN na PE i N łatwiej zapewnić skuteczną ochronę i stabilną pracę elektroniki.
- W praktyce kluczowe są ciągłość PEN, właściwy przekrój i poprawne uziemienie punktu rozdziału.

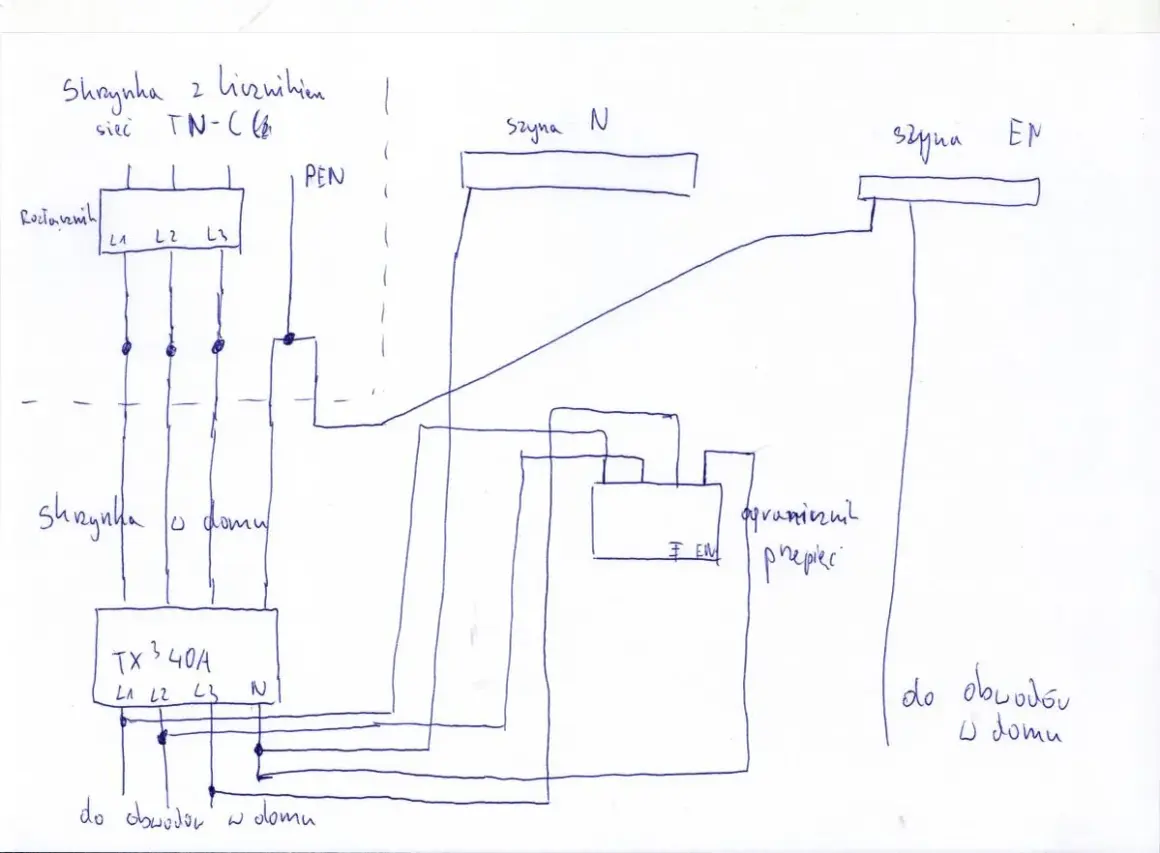

Jak działa układ TN-C i co oznacza przewód PEN
W tym układzie punkt neutralny źródła jest uziemiony, a części przewodzące dostępne urządzeń są połączone z tym punktem za pomocą jednego przewodu PEN. Ten sam przewód prowadzi prąd roboczy i pełni funkcję ochronną, więc nie ma osobnych żył PE i N. To właśnie odróżnia TN-C od bardziej współczesnych rozwiązań.
Ja traktuję to rozwiązanie jako prostsze konstrukcyjnie, ale mniej elastyczne eksploatacyjnie. Kiedy PEN jest ciągły, instalacja działa poprawnie, lecz przy jego uszkodzeniu albo złym połączeniu ryzyko rośnie gwałtownie.
- PEN musi mieć odpowiedni przekrój i być prowadzony w sposób zapewniający ciągłość funkcji ochronnej.
- Nie powinno się go przerywać ani rozłączać w sposób, który rozcina tor ochronny.
- W praktyce TN-C spotyka się głównie w starszych odcinkach zasilania i w częściach sieci, które nie zostały jeszcze zmodernizowane.
Kiedy już widać, jak działa PEN, łatwiej zrozumieć, dlaczego ten układ ma sens tylko w określonych miejscach instalacji. To prowadzi wprost do pytania, gdzie jeszcze można go spotkać w realnych obiektach.
Gdzie ten układ nadal ma sens, a gdzie już nie
W Polsce TN-C najczęściej spotyka się w starszych częściach sieci, w dawnych budynkach i na odcinkach, które nie były przebudowane przy okazji remontów. Z punktu widzenia praktyki to zwykle układ „historyczny”, a nie docelowy. W nowych instalacjach odbiorczych ja nie traktuję go jako najlepszego wyboru, zwłaszcza tam, gdzie pojawia się elektronika, automatyka lub większa liczba odbiorników o wrażliwej pracy.
To ważne szczególnie w budynkach z ogrzewaniem opartym na sterownikach, pompach obiegowych, siłownikach czy pompach ciepła. Takie urządzenia źle znoszą niestabilne warunki zasilania i błędy w ochronie, a awaria przewodu wspólnego potrafi odbić się nie tylko na bezpieczeństwie, ale też na działaniu całego układu sterowania.
- Ma sens tam, gdzie mówimy o istniejącym odcinku sieci i nie ma jeszcze pełnej modernizacji do rozdziału PE i N.
- Bywa spotykany jako część starszego układu zasilania przed punktem rozdziału.
- Nie jest dobrym rozwiązaniem dla nowych obwodów końcowych, łazienek, obwodów zewnętrznych i instalacji z dużą ilością elektroniki.
- W obiektach modernizowanych lepiej myśleć o nim jako o etapie przejściowym, a nie o standardzie docelowym.
Skoro wiadomo już, gdzie TN-C występuje, najważniejsze staje się porównanie go z układami, które dziś dają większy margines bezpieczeństwa. Tu różnice są naprawdę praktyczne, a nie tylko „na papierze”.
Czym różni się od TN-S i TN-C-S w praktyce
Tu zwykle rozstrzyga się większość decyzji projektowych. TN-S prowadzi osobne PE i N od źródła, TN-C-S zaczyna wspólnym PEN i dopiero w jednym punkcie rozdziela go na PE oraz N, a TN-C utrzymuje wspólny przewód na całej długości odcinka, na którym ten układ obowiązuje.
| Cecha | TN-C | TN-S | TN-C-S |
|---|---|---|---|
| Przewód ochronny i neutralny | Wspólny PEN | Osobne PE i N | PEN do punktu rozdziału, potem PE i N osobno |
| Stosowanie RCD | Nie stosuje się | Można stosować | Można stosować po rozdziale PEN |
| Ryzyko przy przerwie przewodu wspólnego | Wysokie | Niższe | Istotne przed rozdziałem, mniejsze za nim |
| Typowe zastosowanie | Starsze sieci i instalacje | Nowe instalacje odbiorcze | Częsty kompromis w budynkach zasilanych z sieci publicznej |
Właśnie dlatego w budynkach mieszkalnych i użytkowych rozdział PEN robi taką różnicę. Po nim można sensownie projektować ochronę różnicowoprądową, szczególnie tam, gdzie pracują delikatne odbiorniki i automatyka grzewcza. Sama klasyfikacja jeszcze nie mówi wszystkiego, więc trzeba też spojrzeć na bezpieczeństwo od strony awarii.
Dlaczego ogranicza bezpieczeństwo
Największy problem jest prosty: w TN-C prąd roboczy i ochrona płyną tym samym przewodem. Jeśli ten przewód zostanie przerwany, poluzowany albo źle połączony, potencjał metalowych obudów może niebezpiecznie wzrosnąć względem ziemi. To nie jest teoria z podręcznika, tylko jedna z najpoważniejszych awarii, z jakimi można się spotkać w starszej instalacji.
Druga sprawa jest równie ważna. Norma PN-HD 60364-4-41 nie dopuszcza stosowania wyłączników różnicowoprądowych w układzie TN-C, więc odpada jeden z najskuteczniejszych środków ochrony uzupełniającej. Ja zawsze powtarzam, że samo dołożenie uziomu nie „naprawia” TN-C. Bez poprawnego rozdziału PEN i bez właściwej koordynacji zabezpieczeń nadal zostaje sporo ryzyka.
- Przerwa PEN może uaktywnić napięcie na obudowach urządzeń.
- RCD nie powinien pracować w czystym TN-C.
- Wspólny przewód przenosi zarówno prąd roboczy, jak i funkcję ochronną, więc każdy błąd ma większy zasięg.
- W instalacjach z automatyką grzewczą skutkiem bywa nie tylko zagrożenie porażeniowe, ale też niestabilna praca sterowników i elektroniki.
Jeżeli ktoś chce zostawić starą instalację bez zmian, najpierw powinien wiedzieć, co faktycznie da się w niej ocenić, a co wymaga już pomiarów i decyzji fachowca. W praktyce to właśnie etap modernizacji najczęściej przesądza, czy układ zostaje, czy trzeba go przebudować.
Jak ocenić starą instalację przed modernizacją
Jeżeli instalacja ma jeszcze cechy TN-C, nie zaczynam od pytania, czy da się dołożyć RCD, tylko od oceny, czy i gdzie można bezpiecznie rozdzielić PEN. Najpierw liczą się ciągłość przewodu, jego przekrój, jakość połączeń i miejsce wprowadzenia zasilania do rozdzielnicy głównej.
Co zwykle da się sprawdzić bez rozkuwania ścian
Już sama rozdzielnica dużo mówi o stanie układu. Widoczny wspólny przewód, mostkowania, brak osobnego PE, stare zaciski albo ślady przegrzewania to sygnały, że instalacja wymaga dokładniejszego oglądu. Widać też często, czy obiekt był kiedykolwiek modernizowany etapami, czy jedynie „łatał” kolejne awarie.
Co powinien ocenić elektryk
Tu wchodzą rzeczy, których nie warto zgadywać. Trzeba sprawdzić, czy przewód PEN ma wymagany przekrój, czy nie jest narażony na przypadkowe przerwanie, gdzie najlepiej wykonać rozdział na PE i N oraz jak zaplanować główne połączenia wyrównawcze. Dobrze wykonany punkt rozdziału powinien być uziemiony, bo to stabilizuje potencjały w całej instalacji.
- Weryfikuje się przekrój i ciągłość przewodu wspólnego.
- Wyznacza się punkt rozdziału PEN na PE i N.
- Sprawdza się główne połączenia wyrównawcze, czyli połączenie instalacji z elementami przewodzącymi w budynku.
- Dopiero potem dobiera się zabezpieczenia nadprądowe i ewentualne RCD dla oddzielonych obwodów.
- Na końcu wykonuje się pomiary, między innymi impedancji pętli zwarcia i ciągłości przewodów ochronnych.
Przeczytaj również: Kocioł Stalmark JUHAS 10 kW - Dlaczego nie ma klasy energetycznej?
Kiedy modernizacja jest pilna
Na zwłokę nie ma miejsca, jeśli pojawiają się objawy niestabilnego zasilania: miganie oświetlenia, samoczynne restarty sterowników, niepokojące grzanie zacisków albo ślady nadpaleń w rozdzielnicy. W instalacjach grzewczych szczególnie uważnie patrzę na pompy, sterowniki strefowe, automatykę kotła i elektronikę pompy ciepła, bo to właśnie tam skutki błędów potrafią ujawnić się najszybciej.
Kiedy instalacja przejdzie taki test, wychodzą też błędy eksploatacyjne, które w TN-C długo pozostają ukryte. I właśnie o nich warto powiedzieć wprost, bo są częste i zwykle wynikają z pośpiechu albo z prób „ulepszania” instalacji bez projektu.
Na co zwrócić uwagę przy eksploatacji i przeglądach
Najgorszy błąd, jaki widzę w starych instalacjach, to doraźne przeróbki robione bez zrozumienia układu sieci. Mostki w gniazdach, przypadkowe łączenie przewodu neutralnego z ochronnym, dokładanie wyłączników różnicowoprądowych do obwodów TN-C bez rozdziału PEN albo luźne zaciski w rozdzielnicy potrafią stworzyć pozór poprawy, a w rzeczywistości pogorszyć bezpieczeństwo.
Nie mniej ważne są objawy, które użytkownik może zauważyć bez specjalistycznej aparatury. Jeśli instalacja nagle zaczyna zachowywać się inaczej niż zwykle, to dla mnie jest sygnał, że nie wolno tego ignorować.
- miganie lamp przy włączaniu większego odbiornika;
- dziwne zachowanie sterowników ogrzewania lub częste resetowanie elektroniki;
- wyczuwalne grzanie przewodów, zacisków albo elementów rozdzielnicy;
- pojawianie się napięcia na metalowych obudowach lub wyraźnie „inne” odczucie przy dotyku urządzeń;
- ślady korozji, przebarwienia izolacji i poluzowane połączenia w miejscach, gdzie powinien być porządek.
W takich sytuacjach nie chodzi o kosmetykę, tylko o realną diagnostykę. Im wcześniej ktoś sprawdzi stan połączeń, punkt rozdziału i skuteczność ochrony, tym mniejsze ryzyko kosztownej awarii. To prowadzi do najprostszej zasady, którą zostawiam sobie na koniec.
Co zapamiętać, zanim zostawisz instalację bez zmian
TN-C nie jest „zły” sam w sobie. Jest po prostu układem o wyraźnych ograniczeniach, który najlepiej zostawić tam, gdzie rzeczywiście ma uzasadnienie techniczne albo gdzie przebudowa jest jeszcze przed Tobą. W nowych obwodach końcowych ja stawiałbym raczej na rozdział PEN i przejście do TN-C-S lub TN-S, bo to daje większy margines bezpieczeństwa i łatwiejszą współpracę z nowoczesnymi zabezpieczeniami.
- Nie zakładaj, że dołożenie uziomu rozwiąże problem starej instalacji.
- Nie traktuj mostków i doraźnych przeróbek jako zamiennika dla poprawnego rozdziału przewodów.
- Nie instaluj ochrony różnicowoprądowej „na skróty” w obwodzie, który nadal pracuje jako TN-C.
- Jeśli instalacja zasila ogrzewanie, automatykę lub elektronikę, sprawdź ją szybciej niż później.
Jeżeli w domu pracuje kocioł, pompa ciepła albo rozbudowana automatyka grzewcza, ja nie odkładałbym audytu instalacji. W takich układach jakość rozdziału PEN, poprawne połączenia wyrównawcze i skuteczna ochrona przeciwporażeniowa wpływają nie tylko na bezpieczeństwo, ale też na stabilność całego sterowania.
