Przy domofonie najwięcej problemów nie robi sam sprzęt, tylko błędne założenie, że kolor przewodu mówi wszystko. W tym artykule rozkładam na części schemat podłączenia, znaczenie barw żył, różnice między instalacją analogową i cyfrową oraz to, jak bezpiecznie dojść do poprawnego podłączenia bez zgadywania. Dorzucam też praktyczne błędy, po których od razu widać, że coś trafiło na zły zacisk.
Najpierw sprawdź typ instalacji, a dopiero potem kolory przewodów
- Kolor izolacji nie jest uniwersalnym standardem. W domofonach liczą się przede wszystkim zaciski i typ systemu.
- Analog, cyfrowy i wideodomofon podłącza się inaczej, nawet jeśli przewody wyglądają podobnie.
- Najbezpieczniej zacząć od zdjęcia starego połączenia i opisania każdej żyły przed rozpięciem instalacji.
- Multimetr oszczędza czas. Pozwala potwierdzić ciągłość przewodu i wykryć zwarcie, zanim podasz zasilanie.
- Brak dzwonka, brak otwierania i trzaski zwykle oznaczają pomyłkę na konkretnym zacisku, a nie „zły kolor kabla”.
Dlaczego kolor kabla nie wystarcza do identyfikacji przewodu
W domofonie kolor żyły jest tylko podpowiedzią, a nie pewnikiem. W praktyce widziałem instalacje, w których ten sam czerwony przewód był raz mikrofonem, raz zasilaniem, a raz linią wspólną. To dlatego, że producenci stosują własne oznaczenia zacisków, a nie jeden obowiązujący dla wszystkich schemat kolorów.
Najważniejsze są trzy rzeczy: typ systemu, opis zacisków i funkcja przewodu. Zacisk to punkt przyłączenia przewodu na urządzeniu, magistrala to wspólna linia komunikacyjna w systemie cyfrowym, a elektrozaczep to zamek w furtce lub drzwiach, który otwiera się po podaniu sygnału. Jeśli te pojęcia są jasne, od razu łatwiej czytać instrukcję bez patrzenia wyłącznie na barwy izolacji.
W instrukcjach producentów widać też inną ważną rzecz: w jednych systemach wideodomofonowych stosuje się skrętkę komputerową, w innych wystarcza kilka żył audio, a w cyfrowych instalacjach cała komunikacja może iść po dwóch przewodach. Dopiero po rozpoznaniu systemu ma sens przypisywanie kolorów do funkcji. Dzięki temu nie próbujesz na siłę dopasować „gotowego koloru z internetu” do urządzenia, które działa zupełnie inaczej.
To prowadzi wprost do najważniejszego kroku: najpierw trzeba ustalić, jaki dokładnie typ instalacji masz w ścianie.
Najpierw ustal, z jakim systemem masz do czynienia
Wymiana unifonu w bloku, montaż domofonu w domu jednorodzinnym i podłączenie wideodomofonu to trzy różne historie. Z zewnątrz mogą wyglądać podobnie, ale liczba żył, sposób sterowania i wymagane napięcia bywają zupełnie inne. Ja zawsze zaczynam od rozpoznania systemu, bo to oszczędza więcej czasu niż późniejsze poprawki.
| Typ instalacji | Ile żył zwykle ma | Jak działa | Na co uważać |
|---|---|---|---|
| Analogowy 4-przewodowy | 4, czasem z dodatkową parą do otwierania | Osobne tory dla audio, wywołania i sterowania zaczepem | Łatwo pomylić przewód wspólny z linią mikrofonu albo głośnika |
| Analogowy 5- lub 6-przewodowy | 5-6 | Daje więcej niezależnych funkcji i zwykle wygodniej obsługuje otwieranie | Ważna jest zgodność z konkretnym modelem unifonu i zasilacza |
| Cyfrowy 2-żyłowy | 2 | Jedna para przenosi komunikację i zasilanie w magistrali | Nie wolno traktować go jak analogowego, bo pomyłka zwykle kończy się brakiem działania całego systemu |
| Wideodomofon na skrętce | Najczęściej skrętka UTP, zwykle kat. 5e lub wyżej | Przenosi audio, obraz, zasilanie i sterowanie zależnie od systemu | Trzeba pilnować par, ciągłości żył i zgodności z instrukcją producenta |
Praktyczny wniosek jest prosty: jeśli widzisz dwa przewody, myślisz o systemie cyfrowym. Jeśli masz kilka żył i osobny elektrozaczep, częściej będzie to analog. Jeśli pojawia się skrętka komputerowa, wchodzisz już w świat wideodomofonu albo nowocześniejszej magistrali. To rozróżnienie ustawia całą resztę pracy i pozwala przejść do kolorów bez przypadkowego strzelania.
Gdy znam typ instalacji, dopiero wtedy sensownie patrzę na barwy żył i ich przypisanie do funkcji.
Jak czytać kolory żył bez zgadywania
W domofonie kolor może sugerować funkcję, ale nie daje gwarancji. W praktyce czerwony bywa zasilaniem albo mikrofonem, biały często trafia na audio, niebieski pojawia się przy wywołaniu, zielony przy otwieraniu, a żółty w niektórych wideodomofonach odpowiada za obraz lub funkcję pomocniczą. To są jednak tylko najczęstsze skojarzenia, a nie reguła obowiązująca wszystkich producentów.
Najlepsza zasada brzmi: nie przypisuj funkcji na podstawie koloru, jeśli nie potwierdza jej zacisk lub instrukcja. Stary kabel mógł być już kiedyś przerabiany, kolory mogły wyblaknąć, a poprzedni instalator mógł użyć własnej logiki. Wtedy nawet pozornie oczywisty układ potrafi wprowadzić w błąd.
| Kolor żyły | Najczęściej spotykana rola | Co sprawdzić przed podłączeniem |
|---|---|---|
| Czerwony | Zasilanie, mikrofon albo linia wspólna | Oznaczenie zacisku i napięcie na przewodzie |
| Biały | Głośnik lub tor audio | Ciągłość przewodu i zgodność z opisem na unifonie |
| Niebieski | Wywołanie, masa albo funkcja pomocnicza | Czy przewód reaguje na przycisk dzwonienia |
| Zielony | Otwieranie, elektrozaczep lub dodatkowa funkcja | Czy idzie do toru sterowania zamkiem, a nie do audio |
| Żółty | Obraz lub sygnał pomocniczy w wideodomofonie | Zgodność z instrukcją konkretnego modelu |
Jeżeli masz więcej niż cztery żyły, rozpisz sobie je ręcznie na kartce albo w telefonie, zanim cokolwiek odepniesz. To drobny ruch, ale robi ogromną różnicę, bo pozwala wrócić do punktu wyjścia nawet wtedy, gdy trzeba przerwać pracę. Kiedy przewody są już opisane, można przejść do samego podłączenia krok po kroku.
Podłączenie krok po kroku, gdy wymieniasz unifon

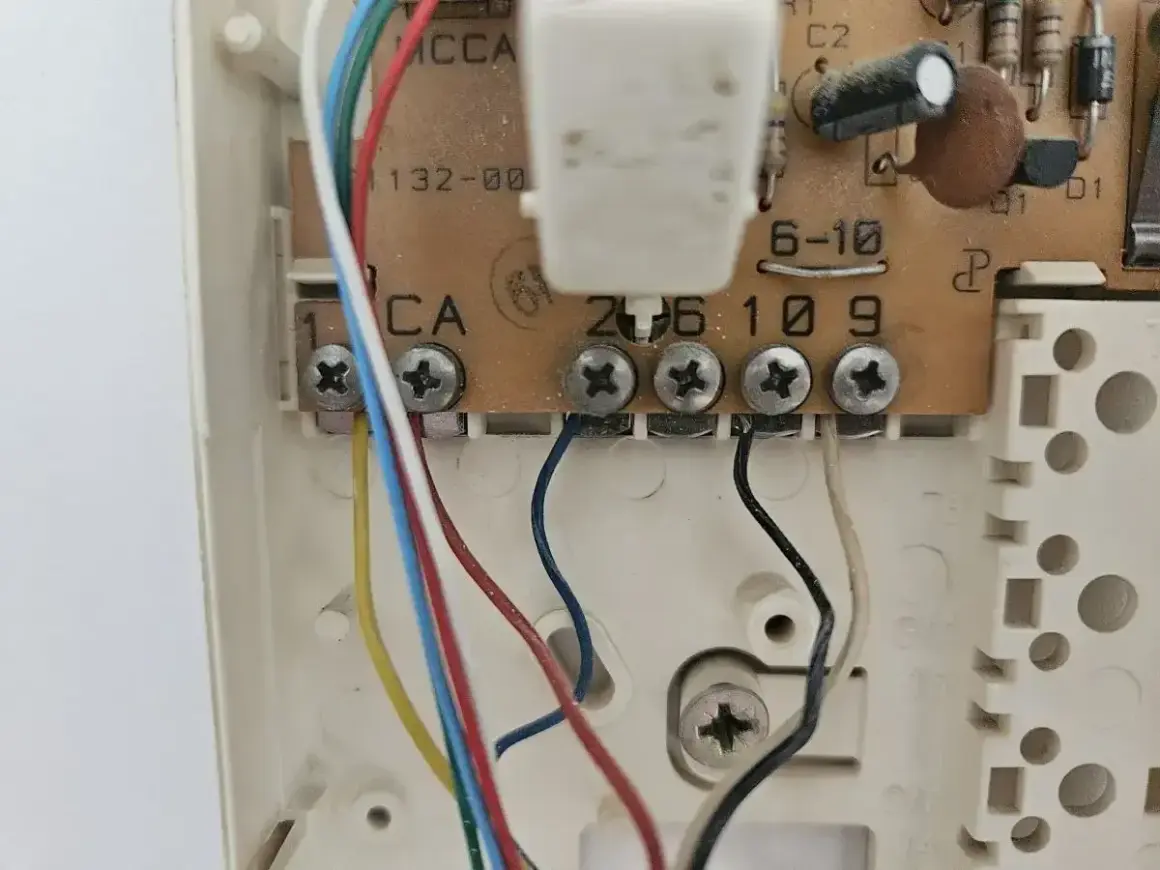

Wymiana unifonu to najczęstszy przypadek, w którym schemat i kolory przewodów pomagają, ale nie załatwiają sprawy same. Zwykle pracuję według prostego porządku: najpierw bezpieczeństwo, potem dokumentacja, a dopiero później przepinanie żył. Dzięki temu ryzyko zwarcia albo pomyłki spada niemal do zera.
- Odłącz zasilanie instalacji, jeśli masz do niego dostęp. W wielu domofonach napięcie nie jest wysokie, ale nadal wystarczy, by uszkodzić elektronikę przy przypadkowym zwarciu.
- Zrób zdjęcie starego podłączenia. To najtańsze ubezpieczenie przed błędem, zwłaszcza gdy przewody nie mają opisów.
- Oznacz każdą żyłę. Taśma malarska i prosty opis typu „1”, „2”, „MIC”, „SPK” lub „LOCK” często ratują całą pracę.
- Przenieś przewody jeden po drugim na nowy unifon, zgodnie z opisem zacisków, a nie wyłącznie z kolorem izolacji.
- Sprawdź biegunowość, jeśli producent tego wymaga. W części systemów pomyłka w tym miejscu blokuje rozmowę albo otwieranie furtki.
- Wykonaj test końcowy: dzwonek, rozmowa, odsłuch i otwieranie drzwi. Każdą funkcję sprawdzaj osobno, nie „na skróty”.
Jeżeli w instrukcji danego systemu pojawia się zalecenie lutowania, traktuję je dosłownie. Skręcanie żył „na szybko” bywa wygodne tylko do pierwszego problemu z trzaskami, zanikiem dźwięku albo niestabilnym otwieraniem. Dobrze wykonane połączenie jest po prostu trwałe, a to ma znaczenie szczególnie wtedy, gdy instalacja pracuje codziennie przez lata.
Gdy podłączenie nie działa od razu, objaw zwykle zdradza, gdzie leży błąd.
Najczęstsze błędy i ich objawy
Przy domofonach błędy są zazwyczaj bardzo charakterystyczne. Nie trzeba od razu rozbierać całej instalacji, bo sam objaw często wskazuje, która żyła została podłączona źle albo gdzie powstało zwarcie. W praktyce właśnie tu oszczędza się najwięcej czasu, jeśli wcześniej zrobiło się zdjęcia i opisy przewodów.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Nie dzwoni unifon | Źle podłączona żyła wywołania albo przerwa w przewodzie | Sprawdź zacisk dzwonka, ciągłość przewodu i połączenie z panelem zewnętrznym |
| Jest rozmowa, ale nie ma otwierania | Brak zasilania elektrozaczepu, pomylony przewód lub uszkodzony tor sterowania | Skontroluj osobno tor zamka, przycisk otwierania i zasilacz |
| Słychać buczenie, trzaski albo przerywanie | Słaby styk, utleniona żyła albo niepewne połączenie pod izolacją | Dokręć zaciski, popraw połączenie i skróć nadmiar przewodu, jeśli jest zbyt naprężony |
| Jest obraz, ale nie ma dźwięku | Zamienione przewody audio lub niezgodność z typem systemu | Porównaj układ z instrukcją i sprawdź, czy instalacja nie jest cyfrowa zamiast analogowej |
| System zgłasza zwarcie albo nie startuje | Dotknięte żyły, błędna para w systemie cyfrowym albo uszkodzona izolacja | Odłącz zasilanie, rozdziel przewody i sprawdź miernikiem, gdzie powstało zwarcie |
W niektórych systemach producent wprost wymaga lutowania wszystkich połączeń, a w innych nacisk kładzie na poprawne zarobienie wtyków albo zachowanie odpowiedniego typu przewodu. To ważne, bo ten sam objaw może mieć inną przyczynę w analogowym i cyfrowym domofonie. Dlatego zanim zaczniesz wymieniać moduły, lepiej najpierw ustalić, czy problem jest w kablu, czy w samym urządzeniu.
Kiedy wiesz już, co najczęściej idzie źle, zostaje ostatni etap: sprawdzić, kiedy warto zakończyć pracę samodzielnie, a kiedy lepiej nie ryzykować.
Ostatni przegląd przed zamknięciem puszki
Przed skręceniem obudowy robię zawsze krótki przegląd końcowy, bo to moment, w którym najłatwiej jeszcze coś poprawić bez ponownego rozbierania instalacji. Sprawdzam, czy przewody mają zapas długości, czy żaden zacisk nie jest „na słowo honoru” i czy każde połączenie jest zgodne z dokumentacją konkretnego modelu. W domofonie nie ma miejsca na zgadywanie, bo nawet drobna pomyłka potrafi wyłączyć całą funkcję otwierania.
- Porównuję układ połączeń z instrukcją urządzenia, a nie z przypadkowym schematem z internetu.
- Sprawdzam, czy przewody nie są nadmiernie napięte i czy izolacja nie została uszkodzona przy zacisku.
- Testuję wywołanie, rozmowę i elektrozaczep jeszcze przed zamknięciem obudowy.
- Zostawiam kilka centymetrów zapasu na przyszły serwis, bo to ułatwia ewentualną wymianę unifonu.
- Robię finalne zdjęcie podłączenia, żeby następna wymiana była prostsza niż obecna.
Jeżeli mam sprowadzić cały temat do jednego zdania, to w domofonie najbezpieczniej działa zasada: najpierw typ systemu i zaciski, potem kolory, a dopiero na końcu estetyka montażu. Dzięki temu unikniesz błędów, które kończą się brakiem dzwonka, brakiem otwierania albo spalonym modułem.
